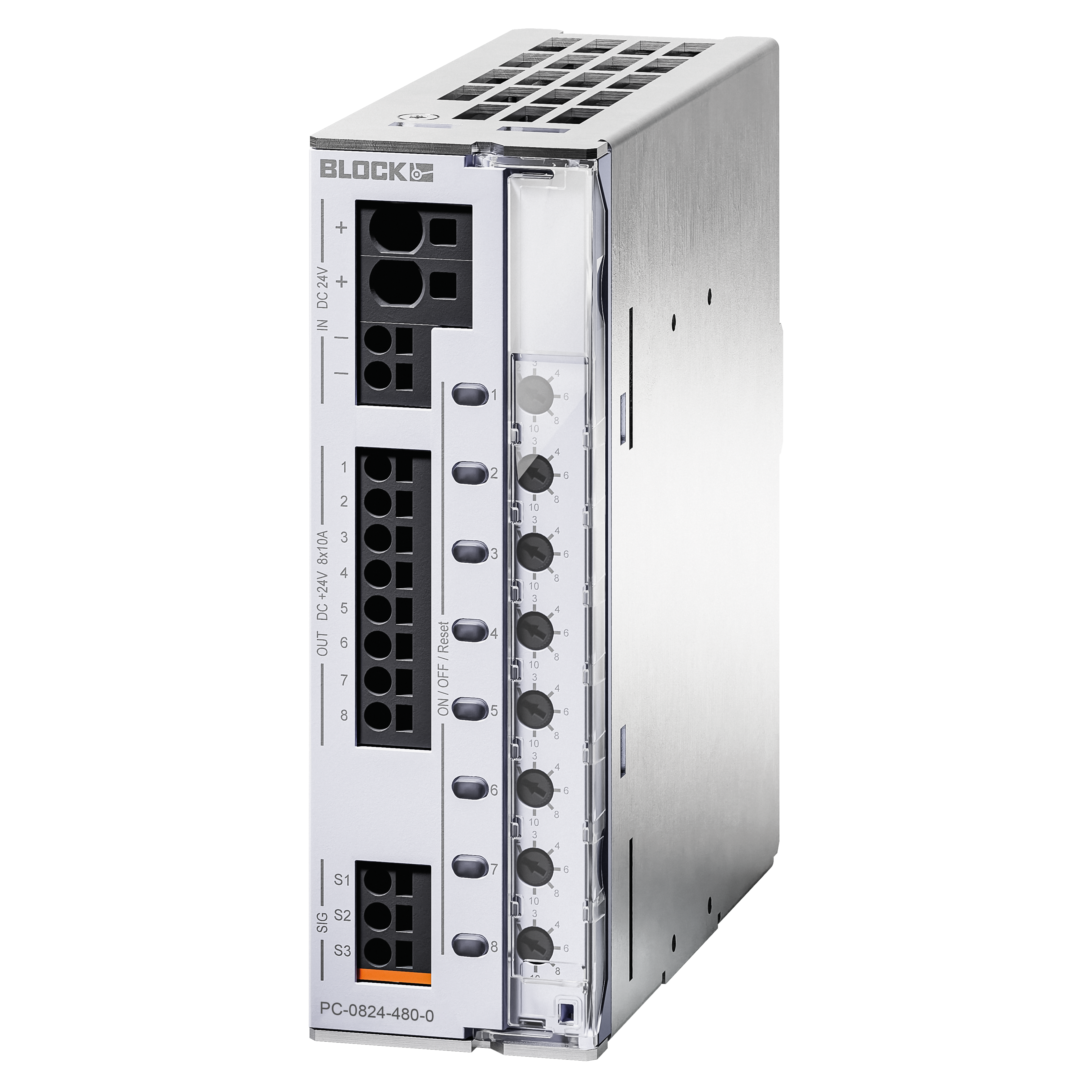

8-通道式断路器
PC-0824-480-0
特性
优势
› 可设置的各通道额定电流
› 出现临界供给电压时关断故障电路
› 按顺序和负荷接通通道
› 全面的单通道诊断并通过双线接口实现输出端的远程接通
› 输入电压和输出电流的扩展诊断
› 累积故障报告
› 3年保修
| 产品 | 8-通道式断路器 |
| 订货号 | PC-0824-480-0 |
| 系列 | BASIC SMART |
输入
| 输入额定电压 | 24 Vdc |
| 输入电压范围 | 18 Vdc 至 30 Vdc |
| 模块的最大连续电流 | 48 A |
| 最大连续电流馈电端子（+） | 40 A |
| 过压保护 | Suppressordioden |
| 馈电输入电压的最大纹波 | 3 % |
| 开关阈值 | 20.00 V |
输出
| 输出额定电压 | 24 Vdc |
| 输出额定电流 | 6 A |
| 输出额定电流可调 | 0.5,1,2,3,4,6 |
| 每个输出通道的输出额定电流 | 6 A |
| 输出电压范围 | 24 Vdc |
| 输出通道数量 | 8 |
| 关闭阈值 | 18 V |
| 输入和输出之间的最大电压降 | 155 mV |
| 最大功率损失 | 8.,6 W @ 8 x 6 A |
| 过载后切断输出后的最大等待时间（热松弛） | 20 s |
| 空载电流 @ 24 V | 48 mA |
| 最大反馈阻力 | 35 Vdc |
| 空载功耗 @ 24 V | 1.15 W |
| 输出并联连接 | 未许可 |
| 输出串联连接 | 未许可 |
| 释放特性 | 主动电流限制 |
信号装置
| 信号输出S2 | 24 Vdc, 最大 25 mA (输出状态监测) |
| 信号输出S3 | 24 Vdc, 最大 25 mA 累计报告输出 |
| 状态显示 | 绿色、黄色、红色 LED |
环境
| 根据EN 60721的气候等级 | 3K3 |
| 环境温度 | -25 °C 至 70 °C / -13 °F 至 158 °F |
| 储存温度 | -25 °C 至 85 °C / -13 °F 至 185 °F |
| 不结露的湿度 | 5 % 至 96 % |
| 冷却类型 | 自然对流 |
| 需要的最小距离（侧面） | 0 mm |
| 需要的最小距离（上/下） | 40 mm |
保护与安全
| 根据EN 50178 / 62103的污染等级 | 2 |
| 根据EN 61140的保护级别 | III, 无PE连接 |
| 安全额低电压（SELV/PELV） | IEC 60364-4-41 (DIN VDE 0100-410) |
尺寸和重量
| 宽度 | 42 mm / 1.65 in |
| 高度 | 127 mm / 5 in |
| 深度 | 116.5 mm / 4.59 in |
| 深度包括 DIN TH35 | 124 mm / 4.88 in |
| 重量 | 0.49 kg / 1.08 lbs |
