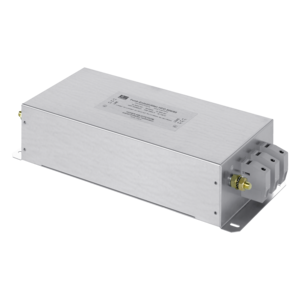

Funk-Entstörfilter, dreiphasig
HFD 500/16
Eigenschaften
Vorteile
› Für allgemeine Anforderungen
› Einstufiges Filterkonzept
› Effiziente Filterwirkung gegen leitungsgeführte Störemissionen
› Störfestigkeitserhöhung der angeschlossenen Verbraucher
| Produkt | Funk-Entstörfilter, dreiphasig |
| Bestellnummer | HFD 500/16 |
| Baureihe | HFD 500 |
| Induktivität | 3x 7,3 mH |
| Bemessungsstrom | 3x 16 Aac |
| Spannungsbereich | 0 V bis 520 V |
| Bemessungsspannung | 480 V |
| Phasen | 3 |
| Frequenzbereich | 50 Hz bis 60 Hz |
| EN Isolierstoffklasse | A (105°C) |
| Einschaltdauer | 100 % |
| Leitermaterial | Kupfer |
Allgemein
| Einschaltdauer | 100 % |
| Kühlungsart | AN |
Umgebung
| Umgebungstemperatur | -25 °C bis 40 °C / -13 °F bis 104 °F |
| Max. Aufstellhöhe | 1.000 m / 3.281 ft |
Schutz und Sicherheit
| Schutzart | IP 20 |
| Schutzklasse (vorbereitet) | I |
| Verschmutzungsgrad | 2 |
Anschlussinformationen
| Anschluss Eingang | Schraubklemme |
| Anschluss Ausgang | Schraubklemme |
| Anschluss PE | Bolzenanschluss |
Maße und Gewichte
| Breite | 150 mm / 5,91 in |
| Höhe | 65 mm / 2,56 in |
| Tiefe | 239 mm / 9,41 in |
| Gewicht | 3,1 kg / 6,834 lbs |
| RoHS konform | EN IEC 63000 |
