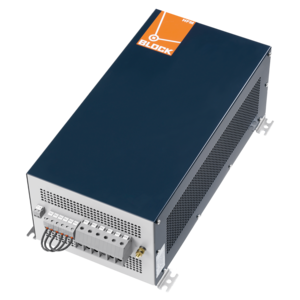

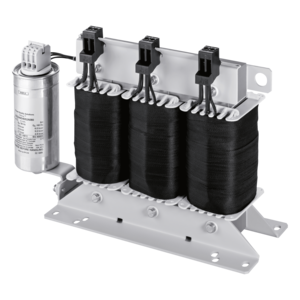

Harmonic Filter, dreiphasig
HF1K 24-400
Eigenschaften
Vorteile
› Sinusförmige Stromaufnahme aus dem Netz bei Geräten mit ungesteuerten B6U Diodengleichrichtern
› Einhaltung EN 61000-3-2, EN 61000-3-12
› Unterstützung bei der Einhaltung IEEE 519, D-A-CH-CZ
› Cos(phi) 0,95 bei Nennstrom
› Gegenüber einer 4 % uK Netzdrossel kaum Zwischenkreisspannungsabfall
› Harmonic Filter mit minimaler kapazitiver Leerlaufblindleistung
› Sehr guter Korrosionsschutz und geringe Geräuschentwicklung durch Vakuumimprägnierung
› Betrieb bei 50 - 60 Hz möglich
› Einsatz des HF1K als zentrales Summenfilter für mehrere Umrichter möglich
| Produkt | Harmonic Filter, dreiphasig |
| Bestellnummer | HF1K 24-400 |
| Baureihe | HF1K |
| Induktivität | 3x 6,9 mH |
| Bemessungsstrom | 3x 35 Aac |
| Linearitätsstrom | 3x 52,5 Aac |
| Spannungsbereich | 360 V bis 440 V |
| Bemessungsspannung | 400 V |
| Phasen | 3 |
| Frequenzbereich | 50 Hz bis 60 Hz |
| Motor- bzw. Umrichterleistung | 20 kW / 26,82 HP |
| EN Isolierstoffklasse | H (180°C) |
| UL Isolierstoffklasse | class 180 |
| Einschaltdauer | 100 % |
| Verlustleistung | 230,00 W |
| Leitermaterial | Kupfer |
Allgemein
| Einschaltdauer | 100 % |
| Schaltgruppe | III0 |
Umgebung
| Umgebungstemperatur | -10 °C bis 45 °C / 14 °F bis 113 °F |
| Max. Aufstellhöhe | 1.000 m / 3.281 ft |
Schutz und Sicherheit
| Schutzart | IP 00 |
| Schutzklasse (vorbereitet) | I |
| Verschmutzungsgrad | 2 |
Anschlussinformationen
| Anschluss Eingang | Schraubklemme |
| Anschluss Ausgang | Schraubklemme |
| Anschluss PE | Bolzenanschluss |
Maße und Gewichte
| Breite | 485 mm / 19,09 in |
| Höhe | 308 mm / 12,13 in |
| Tiefe | 163 mm / 6,42 in |
| Gewicht | 39 kg / 85,98 lbs |
| Niederspannungsrichtlinie | EN 61558-2-20 |
| RoHS konform | EN IEC 63000 |
| Zulassung cURus - Recognized | UL 508; CSA 22.2 |
