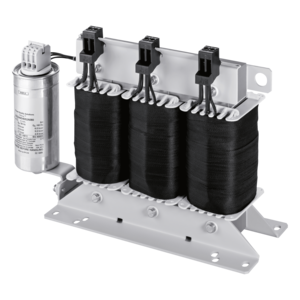

Funk-Entstörfilter, dreiphasig
HLD 110-500/75
Eigenschaften
Vorteile
› Für erhöhte Anforderungen
› Einstufiges Filterkonzept
› Effiziente Filterwirkung gegen leitungsgeführte Störemissionen
› Störfestigkeitserhöhung der angeschlossenen Verbraucher
| Produkt | Funk-Entstörfilter, dreiphasig |
| Bestellnummer | HLD 110-500/75 |
| Baureihe | HLD 110 |
| Induktivität | 3x 1,3 mH |
| Bemessungsstrom | 3x 75 Aac |
| Spannungsbereich | 0 V bis 520 V |
| Bemessungsspannung | 480 V |
| Phasen | 3 |
| Frequenzbereich | 50 Hz bis 60 Hz |
| Motor- bzw. Umrichterleistung | 30 kW / 40,23 HP |
| EN Isolierstoffklasse | A (105°C) |
| UL Isolierstoffklasse | class 105 |
| Einschaltdauer | 100 % |
| Verlustleistung | 35,00 W |
| Leitermaterial | Kupfer |
Allgemein
| Einschaltdauer | 100 % |
| Kühlungsart | AN |
| Schaltgruppe | III0 |
Umgebung
| Umgebungstemperatur | -25 °C bis 50 °C / -13 °F bis 122 °F |
| Max. Aufstellhöhe | 1.000 m / 3.281 ft |
Schutz und Sicherheit
| Schutzart | IP 20 |
| Schutzklasse (vorbereitet) | I |
| Verschmutzungsgrad | 2 |
Anschlussinformationen
| Anschluss Eingang | Schraubklemme |
| Anschluss Ausgang | Schraubklemme |
| Anschluss PE | Bolzenanschluss |
Maße und Gewichte
| Breite | 85 mm / 3,35 in |
| Höhe | 135 mm / 5,31 in |
| Tiefe | 310 mm / 12,2 in |
| Gewicht | 3,8 kg / 8,378 lbs |
| RoHS konform | EN IEC 63000 |
| Zulassung cURus - Recognized | UL 1283; CSA 22.2 |
