FAIL-SAFE-Transformator, Steuer- und Sicherheitstransformator
FST 160/24 - Abgekündigte Artikel - nicht mehr lieferbar
Eigenschaften
Allgemeine Daten
<TEXT><P>Steuertransformatoren der Baureihe FST verfügen über eine integrierte FAIL-SAFE-Schutzeinrichtung und sorgen für eine sichere galvanische Trennung des Primärstromkreises vom Sekundärstromkreis. Das einzigartige Vakuumimprägnierverfahren BLOCK IMPEX schützt die Transformatoren bestens gegen äußere Einflüsse bei verringerter Geräuschentwicklung.</P></TEXT>
Vorteile
› Steuer- und Sicherheitstransformator nach EN (IEC) 61558-2-2 und EN (IEC) 61558-2-6
› Hohe Leistungsdichte durch ein kompaktes Konstruktionskonzept
› Sehr gutes Einschaltverhalten durch verringerte Einschaltströme
› Betrieb bei 50 - 60 Hz möglich
› Primärseitig für Eingangsspannung 230 Vac und 400 Vac
› Befestigung durch integrierte Tragschienenmontage nach DIN 50022 möglich
| Produkt | FAIL-SAFE-Transformator, Steuer- und Sicherheitstransformator |
| Bestellnummer | FST 160/24 |
| Baureihe | FST |
| Leistung | 160 VA |
| Eingang | 230 V / 400 V |
| Ausgang | 24 V • 6,67 Aac |
| Phasen | 1 |
| Frequenzbereich | 50 Hz bis 60 Hz |
| Kurzschlussverluste | 14,9 W |
| Leerlaufverluste | 5,6 W |
| Kurzzeitleistung | 320 VA |
| Kurzschlussspannung uk | 8,6 % |
| EN Isolierstoffklasse | B (130°C) |
| Einschaltdauer | 100 % |
| Leitermaterial | Kupfer |
| Wirkungsgrad | 88,6 % |
Allgemein
| Kurzschlussfestigkeit | bedingt kurzschlussfest |
| Schaltgruppe | Ii0 |
| Kühlungsart | AN |
Umgebung
| Umgebungstemperatur | -20 °C bis 40 °C / -4 °F bis 104 °F |
| Max. Aufstellhöhe | 2.000 m / 6.562 ft |
Schutz und Sicherheit
| Schutzart | IP 00 |
| Schutzklasse (vorbereitet) | I |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 2 |
Anschlussinformationen
| Anschluss Eingang | Schraubklemme |
| Anschluss Ausgang | Schraubklemme |
| Anschluss PE | Flachsteckanschluss |

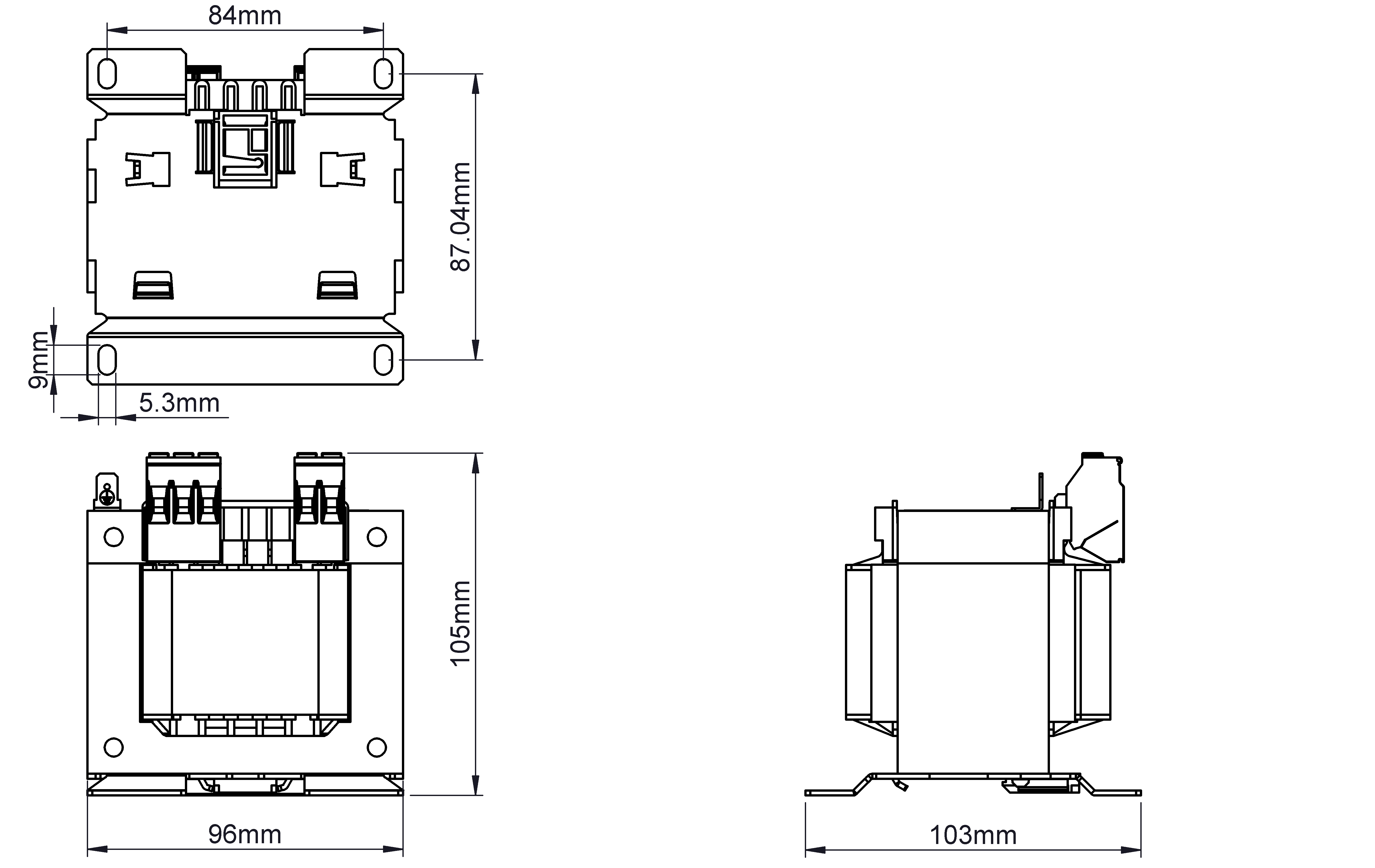

Maße und Gewichte
| Breite | 96 mm / 3,78 in |
| Höhe | 102 mm / 4,02 in |
| Tiefe | 102 mm / 4,02 in |
| Gewicht | 2,9 kg / 6,393 lbs |
Allgemein
| TS35 Schienenmontage möglich | Ja |
| Niederspannungsrichtlinie |
EN 61558-2-2 EN 61558-2-6 |
| VDE Zulassung |
VDE 0570-2-x (DIN EN 61558-2-x) |
