FAIL-SAFE-Transformator, Steuer- und Sicherheitstransformator
FST 250/24 - Abgekündigte Artikel - nicht mehr lieferbar
Eigenschaften
Vorteile
› Mit integrierter FAIL-SAFE-Schutzeinrichtung
› Hohe Leistungsdichte durch ein kompaktes Konstruktionskonzept
› Sehr gutes Einschaltverhalten durch verringerte Einschaltströme
› Betrieb bei 50 - 60 Hz möglich
› Sehr guter Korrosionsschutz und geringe Geräuschentwicklung durch BLOCK IMPEX Vakuumimprägnierung
› Primärseitig für Eingangsspannung 230 Vac und 400 Vac
› 100 VA und 160 VA Variante zur Befestigung zusätzlicher mit integrierter Tragschienenmontage nach DIN 50022
| Produkt | FAIL-SAFE-Transformator, Steuer- und Sicherheitstransformator |
| Bestellnummer | FST 250/24 |
| Baureihe | FST |
| Leistung | 250 VA |
| Eingang | 230 V / 400 V |
| Ausgang | 24 V • 10,41 Aac |
| Phasen | 1 |
| Frequenzbereich | 50 Hz bis 60 Hz |
| Kurzschlussverluste | 17,9 W |
| Leerlaufverluste | 7,6 W |
| Kurzschlussspannung uk | 9,3 % |
| EN Isolierstoffklasse | B (130°C) |
| Einschaltdauer | 100 % |
| Leitermaterial | Kupfer |
| Wirkungsgrad | 90,7 % |
Allgemein
| Kurzschlussfestigkeit | bedingt kurzschlussfest |
| Schaltgruppe | Ii0 |
| Kühlungsart | AN |
Umgebung
| Umgebungstemperatur | -20 °C bis 40 °C / -4 °F bis 104 °F |
| Max. Aufstellhöhe | 2.000 m / 6.562 ft |
Schutz und Sicherheit
| Schutzart | IP 00 |
| Schutzklasse (vorbereitet) | I |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 2 |
Anschlussinformationen
| Anschluss Eingang | Schraubklemme |
| Anschluss Ausgang | Schraubklemme |
| Anschluss PE | Flachsteckanschluss |

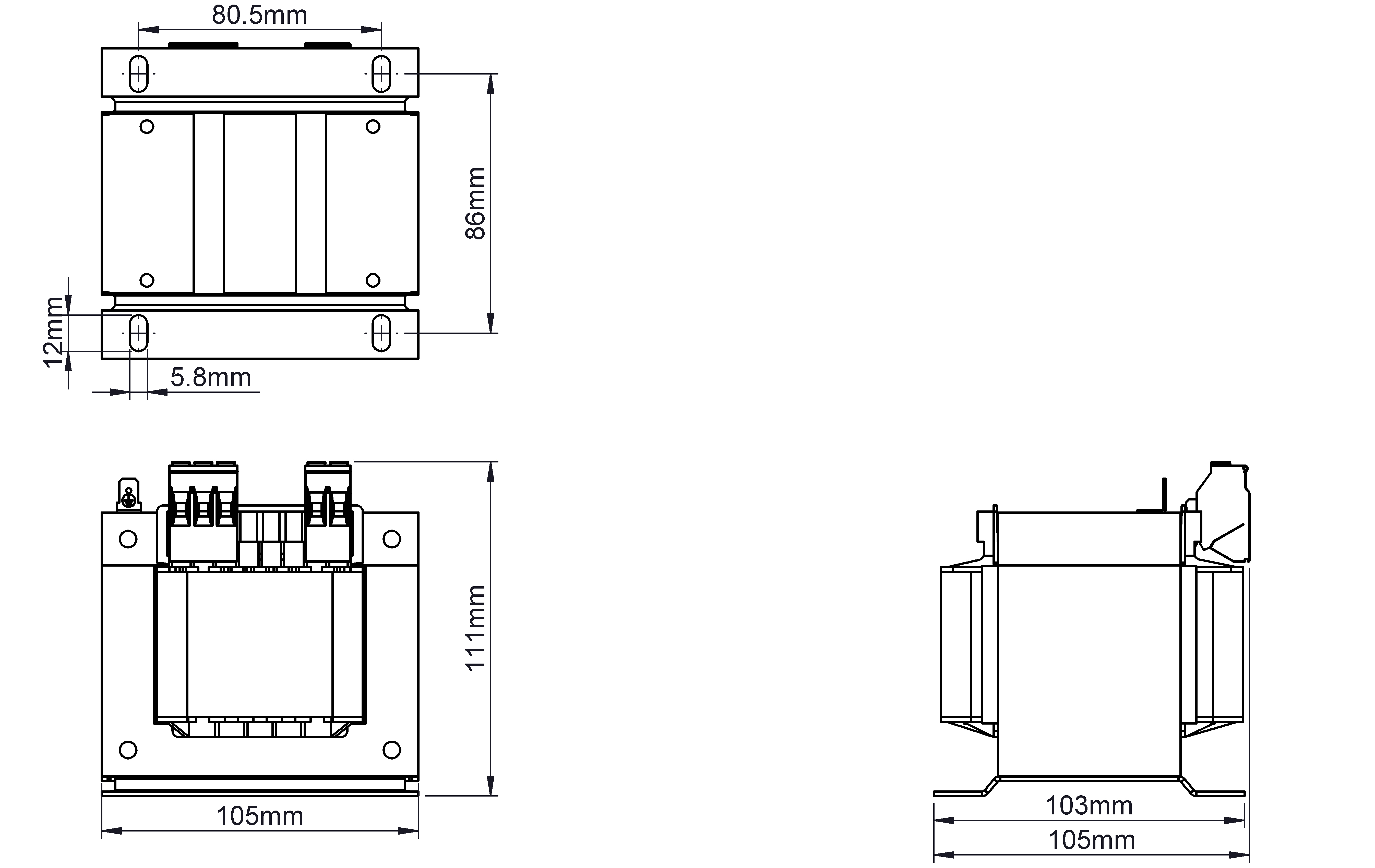

Maße und Gewichte
| Breite | 105 mm / 4,13 in |
| Höhe | 112 mm / 4,41 in |
| Tiefe | 106 mm / 4,17 in |
| Gewicht | 4,3 kg / 9,48 lbs |
| Niederspannungsrichtlinie |
EN 61558-2-2 EN 61558-2-6 |
| VDE Zulassung |
VDE 0570-2-x (DIN EN 61558-2-x) |
