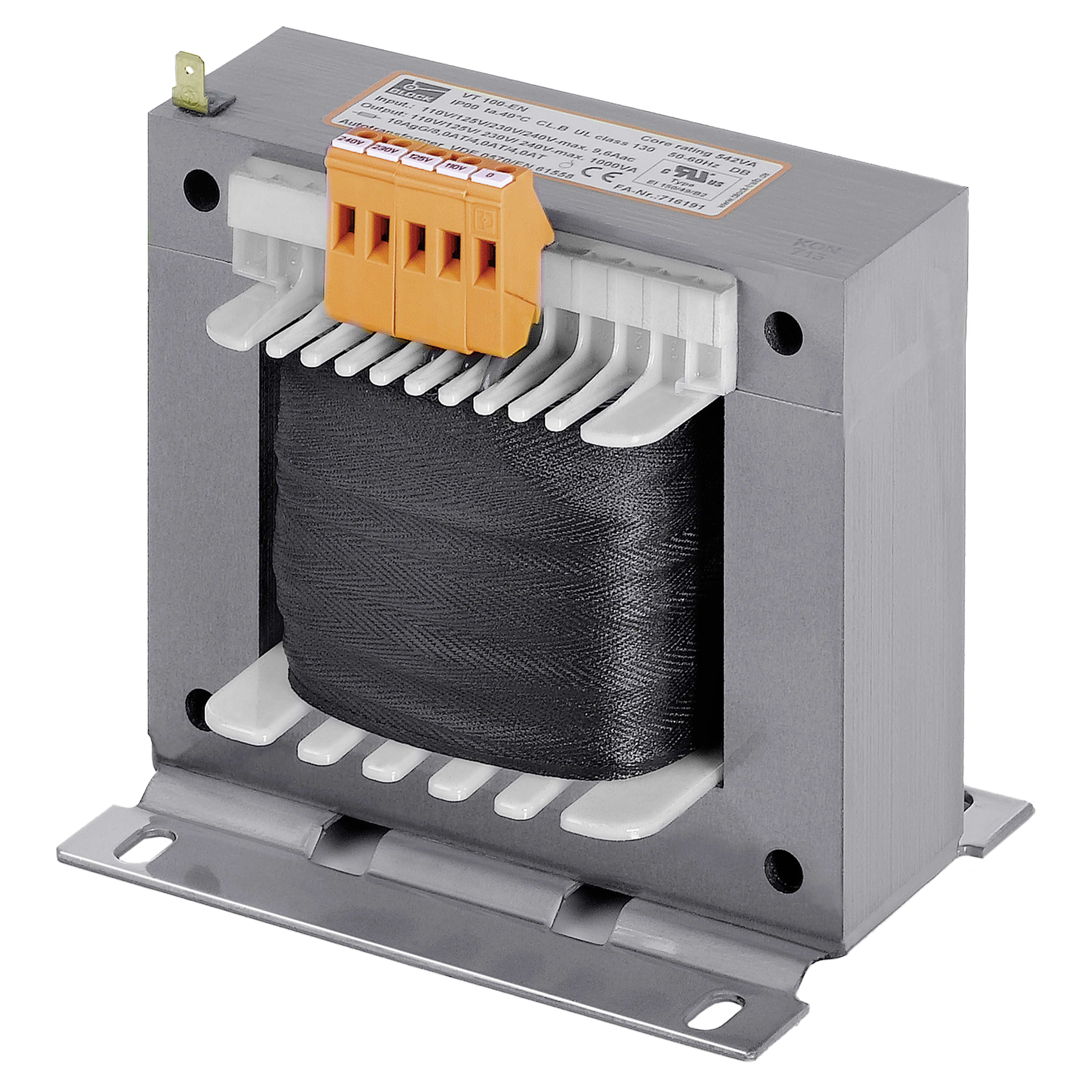

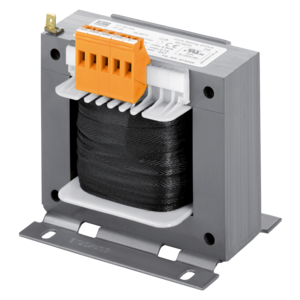

自耦变压器
VT 100-EN
特性
常规数据
VT-EN 系列的自耦变压器用于电压调整，无需电气隔离。与其他具有独立绕组的变压器类型相比，这些变压器重量更轻，体积更小，并可通过带有长孔的坚固金属底座支架轻松安装。
优势
› 符合 EN (IEC) 61558-2-13 标准的自耦变压器
› 非常高的效率
› 通过 BLOCK IMPEX 真空浸渍实现出色的防潮性能和低噪音
› 根据 UVV BGV A3 标准，接线端子具备防触摸保护
| 产品 | 自耦变压器 |
| 订货号 | VT 100-EN |

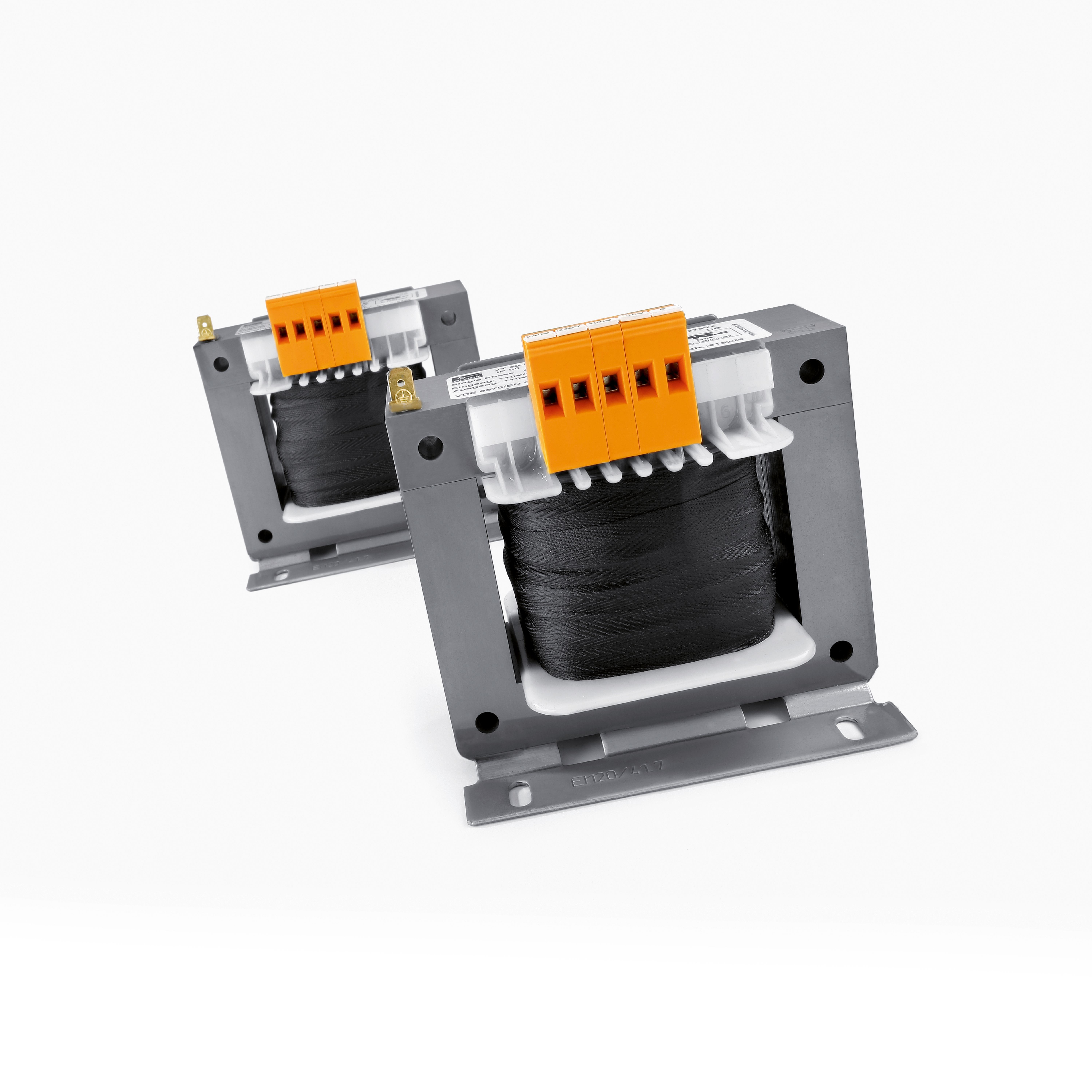

| 系列 | VT-EN |
| 功率 | 1,000 VA |
| 输入 | 110 V / 125 V / 230 V / 240 V |
| 输出 |
110 V • 9.1 Aac oder 125 V • 8 Aac oder 230 V • 4.35 Aac oder 240 V • 4.17 Aac |
| 相 | 1 |
| 频率范围 | 50 Hz 至 60 Hz |
| 短路损耗 | 26.4 W |
| 空载损耗 | 13.7 W |
| EN 绝缘等级 | B (130°C) |
| UL 绝缘等级 | class 130 |
| 接通时间 | 100 % |
| 导体材料 | 铜 |
| 效率 | 96.1 % |
一般
| 短路强度 | 无短路保护 |
| 切换组 | Ia0 |
| 冷却类型 | AN |
环境
| 环境温度 | -20 °C 至 40 °C / -4 °F 至 104 °F |
| 最大安装高度 | 2,000 m / 6,562 ft |
保护与安全
| 保护类型 | IP 00 |
| 保护等级 （预备） | I |
| 污染等级 | 2 |
电气连接信息
| 输入连接 | 螺丝端子 |
| 输出连接 | 螺丝端子 |
| PE连接 | 扁平插头连接 |
尺寸和重量
| 宽度 | 104 mm / 4.09 in |
| 高度 | 140 mm / 5.51 in |
| 深度 | 150 mm / 5.91 in |
| 重量 | 7.8 kg / 17.196 lbs |
| 低压指令 | EN 61558-2-13 |
| 认证 cURus - Recognized | UL 5085-1/-2; CSA 22.2 |
