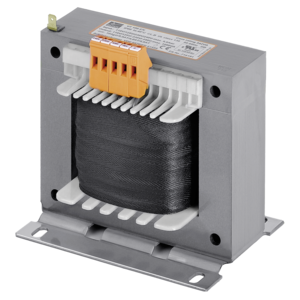

自耦变压器
AIM 3,2/1,6
特性
常规数据
AIM 系列的自耦变压器用于电压调整，无需电气隔离。这些变压器根据 EN (IEC) 61558-2-13 标准制造，与其他具有独立绕组的变压器类型相比，重量更轻，体积更小。
优势
› 集成短路和过载保护
› 非常高的效率
› 通过 XtraDenseFill 树脂全封装实现出色的防潮性能和低噪音
› 带有应力消除功能的盖下螺钉接线端子
| 产品 | 自耦变压器 |
| 订货号 | AIM 3,2/1,6 |
| 系列 | AIM |
| 功率 | 770 VA |
| 输入 | 115 V / 220 V / 230 V / 240 V |
| 输出 |
115 V • 3.2 Aac oder 220 V • 3.2 Aac oder 230 V • 3.2 Aac oder 240 V • 3.2 Aac |
| 相 | 1 |
| 频率范围 | 50 Hz 至 60 Hz |
| 空载损耗 | 6.7 W |
| EN 绝缘等级 | A (105°C) |
| 接通时间 | 100 % |
| 导体材料 | 铜 |
一般
| 短路强度 | 条件下的短路保护 |
| 切换组 | Ia0 |
| 冷却类型 | AN |
环境
| 环境温度 | -20 °C 至 40 °C / -4 °F 至 104 °F |
| 最大安装高度 | 2,000 m / 6,562 ft |
保护与安全
| 保护类型 | IP 20 |
| 保护等级 （预备） | I |
| 污染等级 | 2 |
电气连接信息
| 输入连接 | 螺丝端子 |
| 输出连接 | 螺丝端子 |
尺寸和重量
| 宽度 | 117 mm / 4.61 in |
| 高度 | 97 mm / 3.82 in |
| 深度 | 223 mm / 8.78 in |
| 重量 | 3.593 kg / 7.921 lbs |
| 低压指令 | EN 61558-2-13 |
