电机电抗器

MDB 400/91

下载数据表
...的插图 BLOCK 商品: MDB 400/91 ...的插图 BLOCK 商品: MDB 400/91

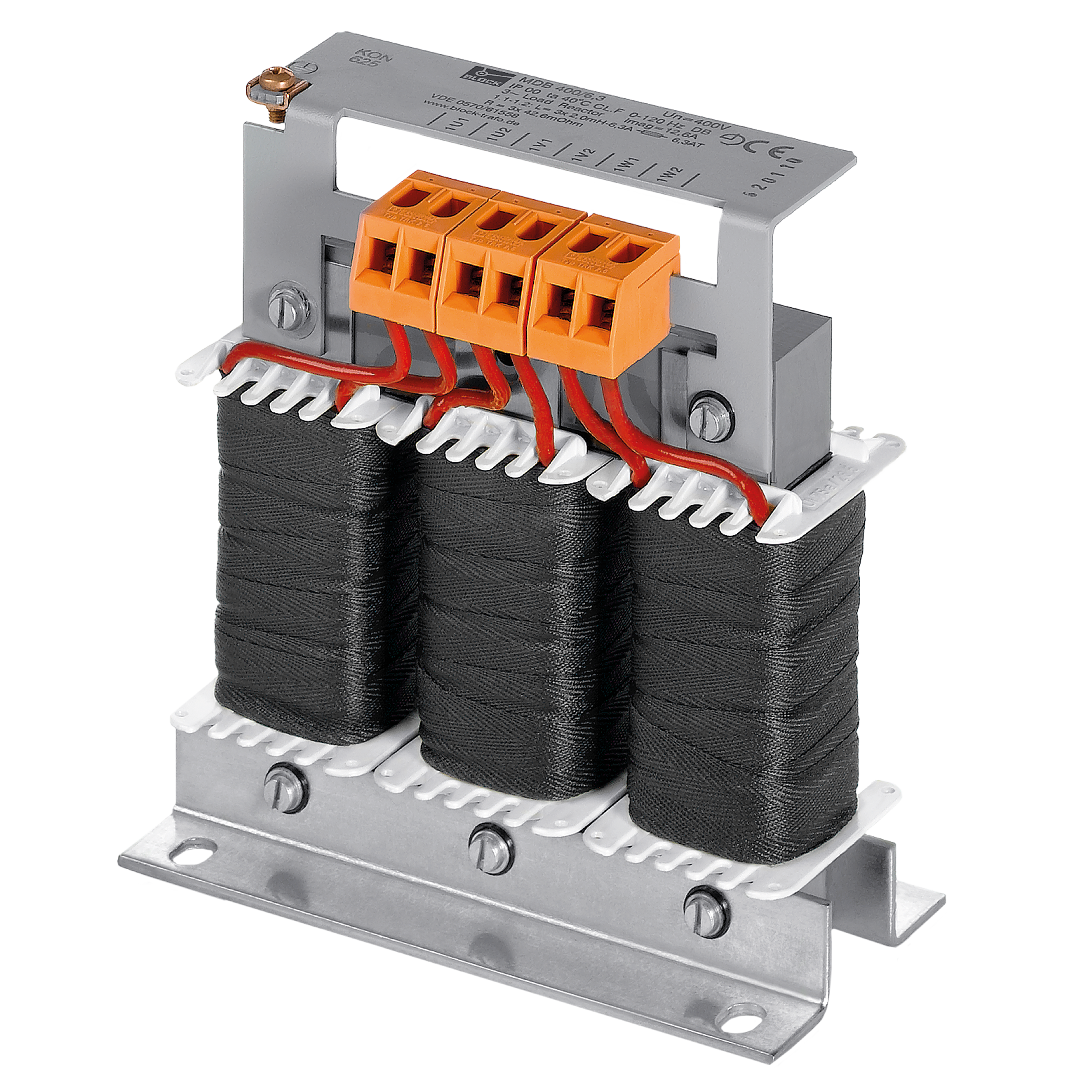

图片显示 MDB 400/6,3
Picture Objective

特性

优势

› 较高的边缘陡度阻尼

› 较高的 FU 时钟信号阻尼

› 在结构紧凑情况下减少泄散电流

› 带绝缘层的长电机供给线

› 较高有效度

› 良好的防腐蚀和通过真空浸透 确保较小的噪声

产品 电机电抗器
订货号 MDB 400/91
系列 MDB
电感 3x 0.05 mH
额定电流 3x 91 Aac
线性电流 3x 182 Aac
电压范围 0 V 至 690 V
额定电压 400 V
相 3
频率范围 至 120 Hz
电机或变频器功率 55 kW / 73.76 HP
EN 绝缘等级 F (155°C)
UL 绝缘等级 class 155
接通时间 100 %
导体材料 铜
一般
接通时间 100 %
冷却类型 AN
切换组 III0
环境
环境温度 -10 °C 至 40 °C / 14 °F 至 104 °F
最大安装高度 1,000 m / 3,281 ft
保护与安全
保护类型 IP 00
保护等级 （预备） I
过载因数 150.00
污染等级 2
电气连接信息
输入连接 扁平铜连接
输出连接 扁平铜连接
PE连接 螺栓连接
尺寸和重量
宽度 210 mm / 8.27 in
高度 182 mm / 7.17 in
深度 120 mm / 4.72 in
重量 10.3 kg / 22.708 lbs
低压指令 EN 61558-2-20
RoHS compliant EN IEC 63000
认证 cURus - Recognized UL 5085-1/-2; CSA 22.2
