进线电抗器，三相

LR3 40-4/4

下载数据表

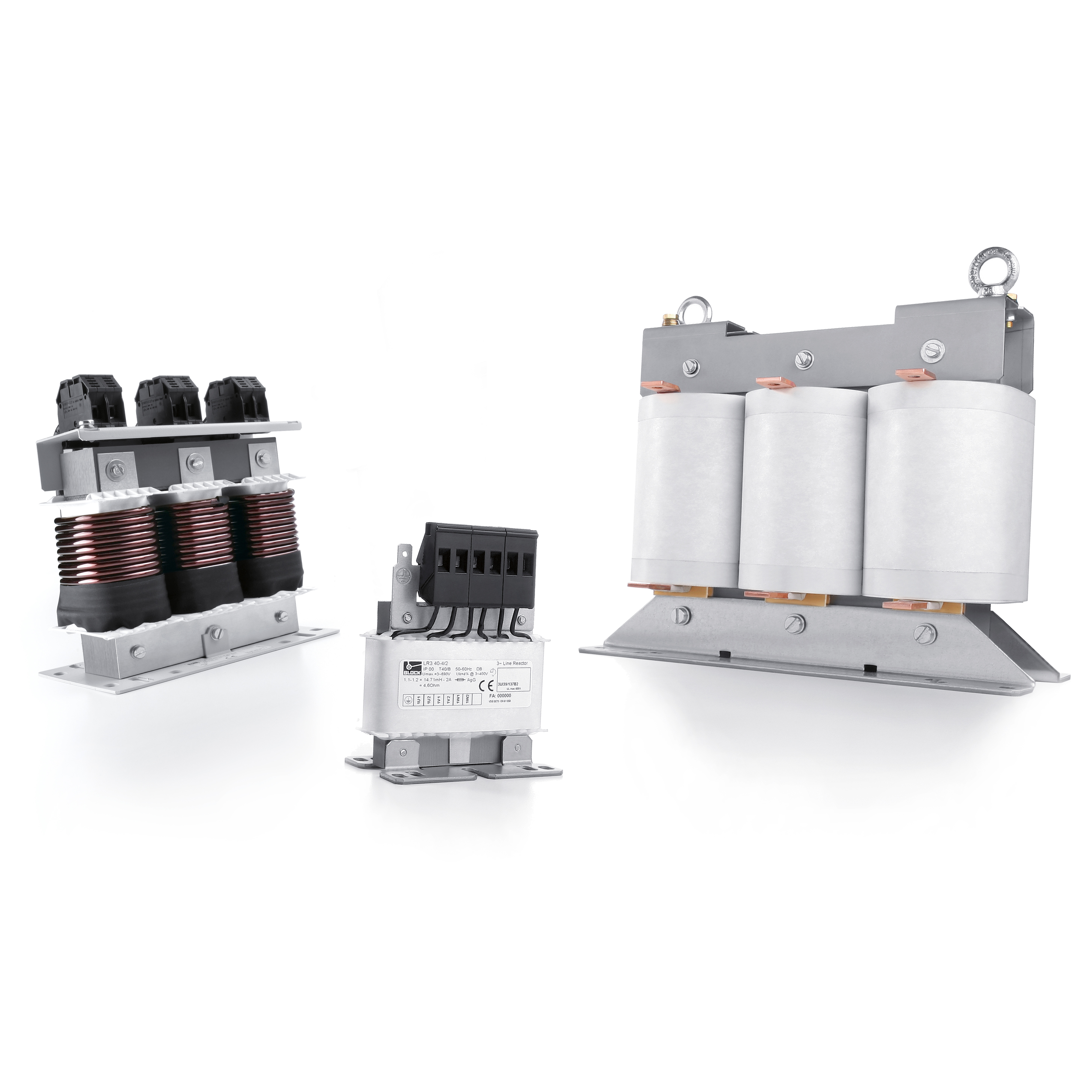

...的插图 BLOCK 商品: LR3 40-4/4 ...的插图 BLOCK 商品: LR3 40-4/4
图片显示 LR3 40-4/63
Picture Objective

特性

优势

› 确保短路电压 3 - 5 % 至电源

› 电力谐波阻尼

› 启动电流限制

› 延长用户产品的使用寿命

› 波度小

› 电源干扰桥接

› 峰值电流限制

› 内置吊运装置

› 内置提升辅件

› 作为电源扼流圈、整流扼流圈或 PFC 扼流圈使用

› 通过真空浸透达到绝佳的防腐与低噪性能

产品 进线电抗器，三相
订货号 LR3 40-4/4
系列 LR3
电感 3x 7.35 mH
额定电流 3x 4 Aac
线性电流 3x 6 Aac
电压范围 0 V 至 690 V
额定电压 400 V
相 3
频率范围 50 Hz 至 60 Hz
短路电压 4% @ 400 V
电机或变频器功率 2.2 kW / 2.95 HP
EN 绝缘等级 B (130°C)
UL 绝缘等级 class 130
接通时间 100 %
损耗功率 11.50 W
导体材料 铜
一般
接通时间 100 %
冷却类型 AN
切换组 III0
环境
环境温度 -10 °C 至 40 °C / 14 °F 至 104 °F
最大安装高度 1,000 m / 3,281 ft
保护与安全
保护类型 IP 00
保护等级 （预备） I
污染等级 2
电气连接信息
输入连接 螺丝端子
输出连接 螺丝端子
PE连接 扁平插头连接
尺寸和重量
宽度 80 mm / 3.15 in
高度 116 mm / 4.57 in
深度 60 mm / 2.36 in
重量 1.31 kg / 2.888 lbs
低压指令 EN 61558-2-20
RoHS compliant EN IEC 63000
认证 cURus - Recognized UL 5085-1/-2; CSA 22.2
Symbol
Symbol
Symbol
Symbol
