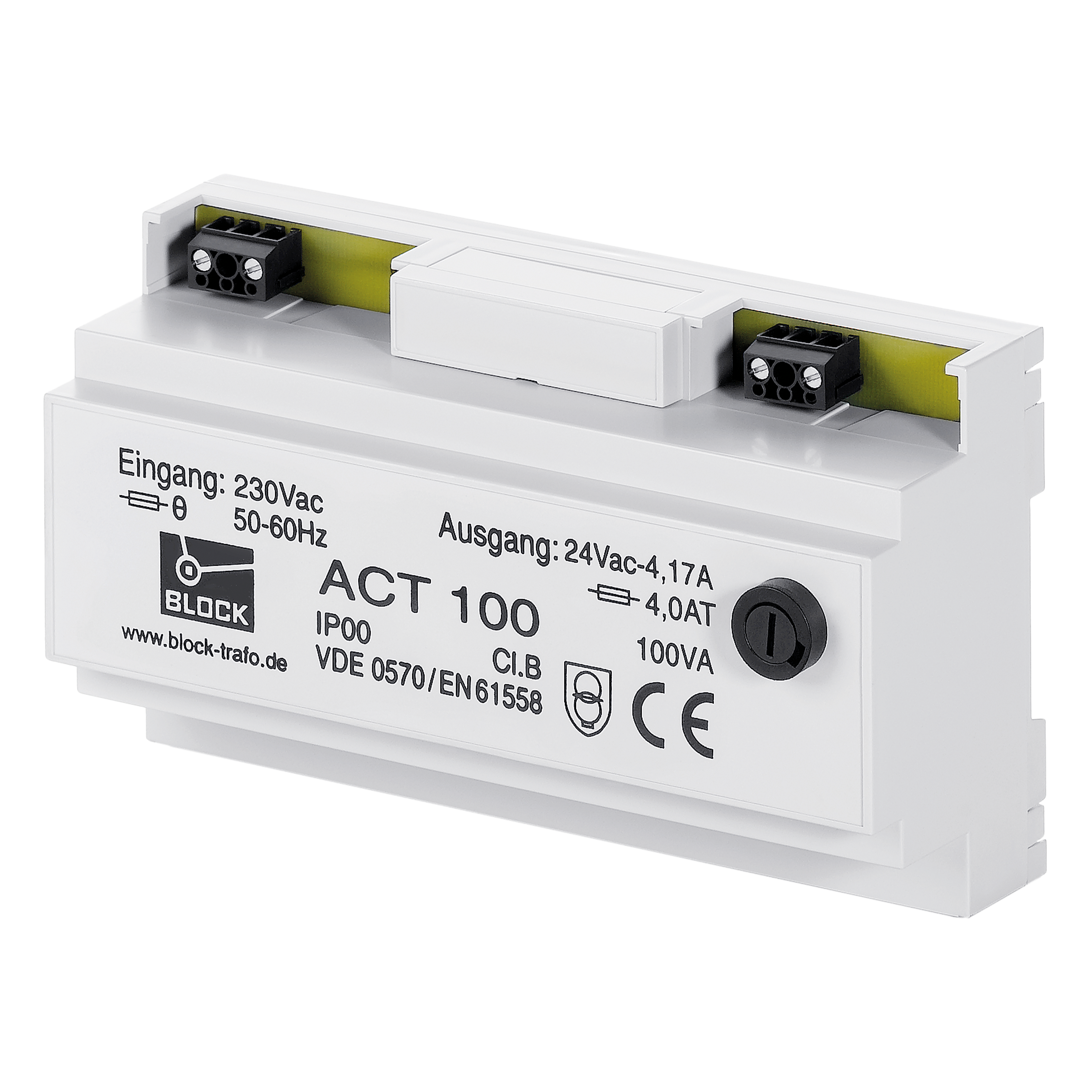

安全隔离变压器
ACT 100
特性
常规数据
ACT 系列的安全变压器确保初级电路与次级电路的安全电气隔离，并根据 EN (IEC) 61558-2-6 标准制造。通过限制输出电压，这些变压器适用于构建 SELV 和 PELV 电路。变压器具有坚固的塑料外壳，设计用于导轨安装。
优势
› 通过输入端的热熔断器和输出端的熔断器提供集成的短路和过载保护
› 持久的耐腐蚀保护、高绝缘值以及使用 XtraDenseFill 树脂全封装提供的最高电气可靠性
› 非常适合用于支撑轨安装，例如小型配电箱或仪表板
| 产品 | 安全隔离变压器 |
| 订货号 | ACT 100 |
| 系列 | ACT |
| 功率 | 100 VA |
| 输入 | 230 V |
| 输出 | 24 V • 4.17 Aac |
| 相 | 1 |
| 频率范围 | 50 Hz 至 60 Hz |
| 短路损耗 | 7.06 W |
| 空载损耗 | 1.48 W |
| 短路电压 uk | 12 % |
| EN 绝缘等级 | B (130°C) |
| 接通时间 | 100 % |
| 导体材料 | 铜 |
| 效率 | 92.1 % |
一般
| 短路强度 | 条件下的短路保护 |
| 切换组 | Ii0 |
| 冷却类型 | AN |
环境
| 环境温度 | -20 °C 至 25 °C / -4 °F 至 77 °F |
| 最大安装高度 | 2,000 m / 6,562 ft |
保护与安全
| 保护类型 | IP 00 |
| 保护等级 （预备） | II |
| 过压类别 | III |
| 污染等级 | 2 |
电气连接信息
| 输入连接 | 螺丝端子 |
| 输出连接 | 螺丝端子 |

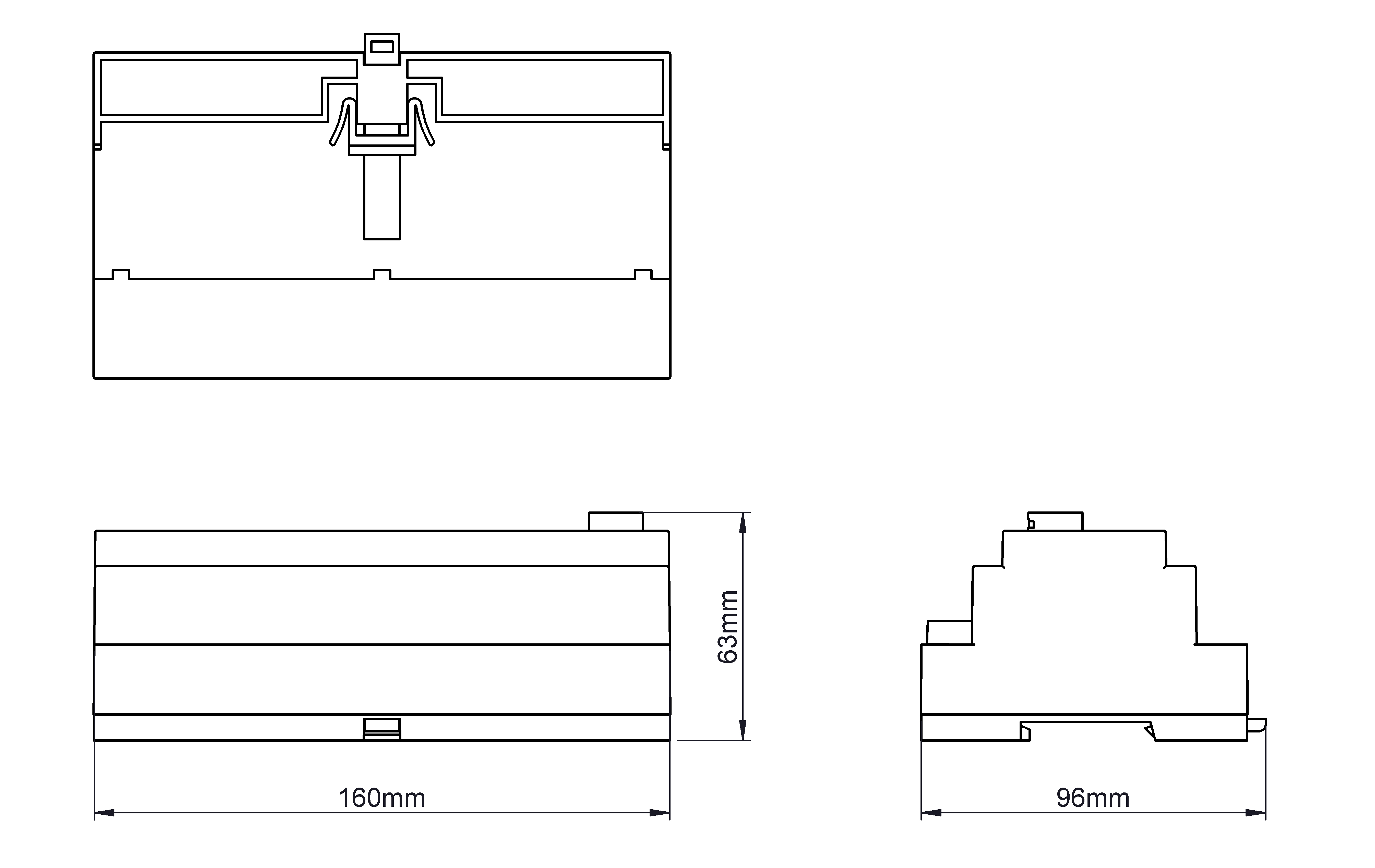

尺寸和重量
| 宽度 | 94 mm / 3.7 in |
| 高度 | 63 mm / 2.48 in |
| 深度 | 159 mm / 6.26 in |
| 重量 | 1.792 kg / 3.951 lbs |
| 低压指令 | EN 61558-2-6 |
