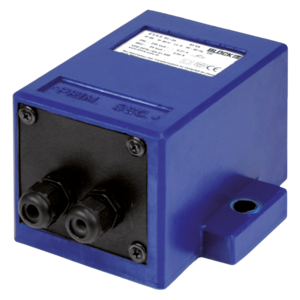

Transformateur de sécurité
ACT 100
Propriétés
Données générales
Les transformateurs de sécurité de la série ACT assurent une isolation galvanique sûre du circuit primaire par rapport au circuit secondaire et sont fabriqués conformément à la norme EN (IEC) 61558-2-6. En limitant la tension de sortie, les transformateurs sont adaptés à la construction de circuits SELV et PELV. Les transformateurs disposent d'un boîtier en plastique robuste et sont conçus pour un montage sur rail DIN.
Avantages
› Protection intégrée contre les courts-circuits et les surcharges grâce au protecteur thermique en entrée et au coupe-circuit à fusible en sortie
› Protection durable contre la corrosion, valeur d’isolation élevée et fiabilité électrique maximale par encapsulation intégrale avec notre résine XtraDenseFill
› Idéal pour un montage sur rail DIN, par exemple dans les petits coffrets de distribution ou tableaux de comptage
| Produit | Transformateur de sécurité |
| Numéro de commande | ACT 100 |
| Série | ACT |
| Puissance | 100 VA |
| Entrée | 230 V |
| Sortie | 24 V • 4,17 Aac |
| Phases | 1 |
| Plage de Fréquence | 50 Hz jusqu'à 60 Hz |
| Pertes en Court-Circuit | 7,06 W |
| Pertes à Vide | 1,48 W |
| Tension de court-circuit uk | 12 % |
| Classe d'Isolation EN | B (130°C) |
| Durée d'Enclenchement | 100 % |
| Matériau du Conducteur | Cuivre |
| Efficacité | 92,1 % |
Général
| Résistance aux Courts-Circuits | protégé contre les courts-circuits |
| Groupe de Couplage | Ii0 |
| Type de Refroidissement | AN |
Environnement
| Température Ambiante | -20 °C jusqu'à 25 °C / -4 °F jusqu'à 77 °F |
| Hauteur d'Installation Max. | 2 000 m / 6 562 ft |
Protection et sécurité
| Indice de Protection | IP 00 |
| Classe de Protection (préparée) | II |
| Catégorie de Surtension | III |
| Degré de Pollution | 2 |
Informations de connexion électrique
| Connexion d'Entrée | Borne à vis |
| Connexion de Sortie | Borne à vis |
Dimensions et poids
| Largeur | 94 mm / 3,7 in |
| Hauteur | 63 mm / 2,48 in |
| Profondeur | 159 mm / 6,26 in |
| Poids | 1,792 kg / 3,951 lbs |
| Directive Basse Tension | EN 61558-2-6 |
