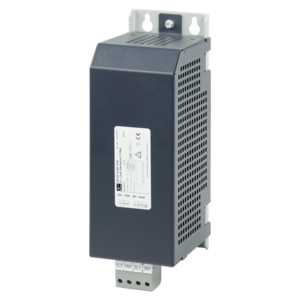

Filtre anti-harmonique
HF1P 1,01-230
Propriétés
Avantages
› Courant absorbé de forme sinusoïdale du réseau pour des appareils avec redresseurs à diodes B2U non contrôlés
› Respect des normes EN 61000-3-2, EN 61000-3-12
› Assistance pour le respect des normes IEEE 519, D-A-CH-CZ
› Facteur de puissance élevé 0,95 au niveau du courant nominal
› Fonctionnement possible à 50 Hz
› Utilisation possible du HF1P comme filtre central pour plusieurs convertisseurs
| Produit | Filtre anti-harmonique |
| Numéro de commande | HF1P 1,01-230 |
| Série | HF1P |
| Inductance | 42 mH |
| Courant nominal | 4,4 Aac |
| Courant de linéarité | 6,6 Aac |
| Plage de Tension Nominale | 207 V jusqu'à 253 V |
| Tension Nominale | 230 V |
| Phases | 1 |
| Plage de Fréquence | 50 Hz |
| Puissance du Moteur ou du Convertisseur | 0,75 kW / 1,01 HP |
| Classe d'Isolation EN | H (180°C) |
| Classe d'Isolation UL | class 180 |
| Durée d'Enclenchement | 100 % |
| Perte de Puissance | 55,00 W |
| Matériau du Conducteur | Cuivre |
Général
| Durée d'Enclenchement | 100 % |
| Type de Refroidissement | AN |
| Groupe de Couplage | Ia0 |
Environnement
| Température Ambiante | -10 °C jusqu'à 40 °C / 14 °F jusqu'à 104 °F |
| Hauteur d'Installation Max. | 1 000 m / 3 281 ft |
Protection et sécurité
| Indice de Protection | IP 20 |
| Classe de Protection (préparée) | I |
| Degré de Pollution | 2 |
Informations de connexion électrique
| Connexion d'Entrée | Borne à vis |
| Connexion de Sortie | Borne à vis |
| Connexion PE | Connexion par boulon |
Dimensions et poids
| Largeur | 109 mm / 4,29 in |
| Hauteur | 138 mm / 5,43 in |
| Profondeur | 300 mm / 11,81 in |
| Poids | 5,6 kg / 12,346 lbs |
| Directive Basse Tension | EN 61558-2-20 |
| RoHS compliant | EN IEC 63000 |
