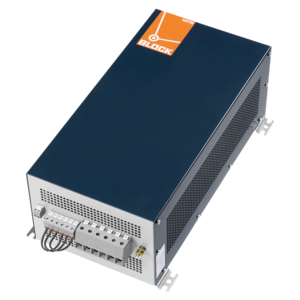

Filtre anti-harmonique, triphasée
HF1K 18-400
Propriétés
Avantages
› Courant absorbé de forme sinusoïdale du réseau pour des appareils avec redresseurs à diodes B6U non contrôlés
› Respect des normes EN 61000-3-2, EN 61000-3-12
› Assistance pour le respect des normes IEEE 519, D-A-CH-CZ
› Cos(phi) 0,95 au niveau du courant nominal
› Face à une bobine de réactance à courant de réseau de 4 % uk, les chutes de tension de circuit intermédiaire sont négligeables
› Filtre anti-harmonique avec une puissance réactive à vide minimale capacitative
› Très bonne protection contre la corrosion et faible développement du bruit grâce à l'imprégnation sous vide
› Fonctionnement possible à 50 - 60 Hz
› Utilisation possible du HF1K comme filtre central pour plusieurs convertisseurs
| Produit | Filtre anti-harmonique, triphasée |
| Numéro de commande | HF1K 18-400 |
| Série | HF1K |
| Inductance | 3x 10 mH |
| Courant nominal | 3x 26 Aac |
| Courant de linéarité | 3x 39 Aac |
| Plage de Tension Nominale | 360 V jusqu'à 440 V |
| Tension Nominale | 400 V |
| Phases | 3 |
| Plage de Fréquence | 50 Hz jusqu'à 60 Hz |
| Puissance du Moteur ou du Convertisseur | 15 kW / 20,12 HP |
| Classe d'Isolation EN | H (180°C) |
| Classe d'Isolation UL | class 180 |
| Durée d'Enclenchement | 100 % |
| Perte de Puissance | 180,00 W |
| Matériau du Conducteur | Cuivre |
Général
| Durée d'Enclenchement | 100 % |
| Type de Refroidissement | AN |
| Groupe de Couplage | III0 |
Environnement
| Température Ambiante | -10 °C jusqu'à 45 °C / 14 °F jusqu'à 113 °F |
| Hauteur d'Installation Max. | 1 000 m / 3 281 ft |
Protection et sécurité
| Indice de Protection | IP 00 |
| Classe de Protection (préparée) | I |
| Degré de Pollution | 2 |
Informations de connexion électrique
| Connexion d'Entrée | Borne à vis |
| Connexion de Sortie | Borne à vis |
| Connexion PE | Connexion par boulon |
Dimensions et poids
| Largeur | 440 mm / 17,32 in |
| Hauteur | 275 mm / 10,83 in |
| Profondeur | 171 mm / 6,73 in |
| Poids | 31 kg / 68,343 lbs |
| Directive Basse Tension | EN 61558-2-20 |
| RoHS compliant | EN IEC 63000 |
| Homologation cURus - Recognized | UL 508; CSA 22.2 |
