Trenntransformator, dreiphasig
TT3-A200-4040-0
Eigenschaften
Allgemeine Daten
<TEXT><P>Trenntransformatoren der Baureihe TT3-A sorgen für eine sichere galvanische Trennung der Primärstromkreise von den Sekundärstromkreisen. Dabei schützt unser einzigartiges Vakuumimprägnierverfahren BLOCK IMPEX die Transformatoren bestens gegen äußere Einflüsse bei verringerter Geräuschentwicklung. Die Transformatoren überzeugen durch hohe Leistungsbereiche und geringe Kernverluste.</P></TEXT>
Vorteile
› Trenntransformator nach EN (IEC) 61558-2-4
› Sehr gute Abfuhr der Wärmeverluste durch optimal angeordnete Kühlkanäle innerhalb der Wicklungen
› Integrierte Kranösen
› Leicht zugängliche Anschlüsse für einfachen Einbau in elektrische Anlagen
› Auf Wunsch können die Transformatoren mit individuellen Spannungen realisiert werden
| Produkt | Trenntransformator, dreiphasig |
| Bestellnummer | TT3-A200-4040-0 |
| Baureihe | TT3-A |
| Leistung | 200.000 VA |
| Eingang | 3 x 400 V |
| Ausgang | 3 x 400 V • 289 Aac |
| Phasen | 3 |
| Frequenzbereich | 50 Hz bis 60 Hz |
| Kurzschlussverluste | 4020 W |
| Leerlaufverluste | 760 W |
| Kurzschlussspannung uk | 4 % |
| EN Isolierstoffklasse | F (155°C) |
| UL Isolierstoffklasse | class 180 |
| Einschaltdauer | 100 % |
| Leitermaterial | Aluminimum |
| Wirkungsgrad | 97,7 % |
Allgemein
| Kurzschlussfestigkeit | nicht kurzschlussfest |
| Schaltgruppe | Dyn5 |
| Kühlungsart | AN |
Umgebung
| Umgebungstemperatur | -20 °C bis 40 °C / -4 °F bis 104 °F |
| Max. Aufstellhöhe | 2.000 m / 6.562 ft |
Schutz und Sicherheit
| Schutzart | IP 00 |
| Schutzklasse (vorbereitet) | I |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 2 |
Anschlussinformationen
| Anschluss Eingang | Schraubklemme |
| Anschluss Ausgang | Schraubklemme |
| Anschluss PE | Schraubklemme |

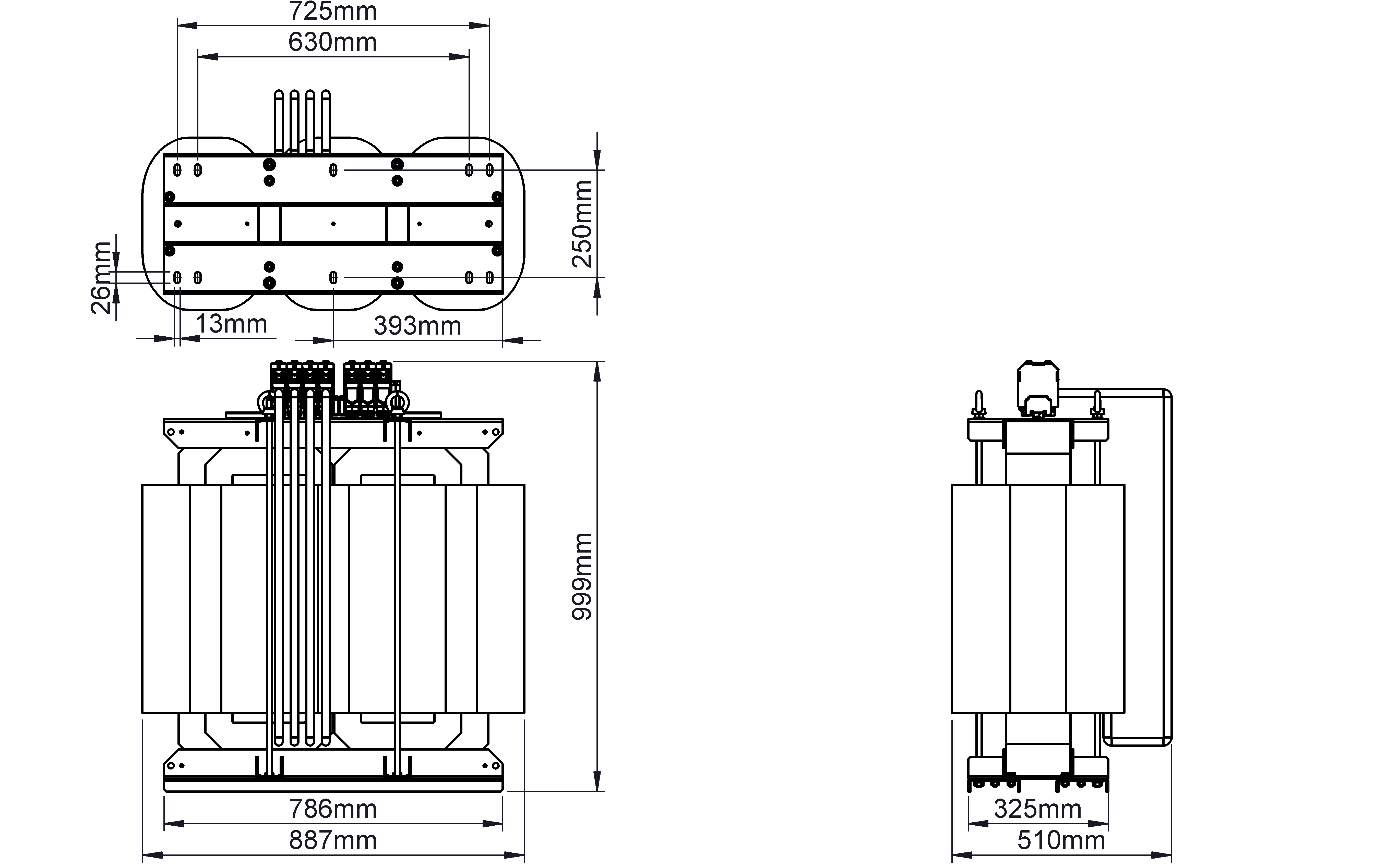

Maße und Gewichte
| Breite | 900 mm / 35,43 in |
| Höhe | 1000 mm / 39,37 in |
| Tiefe | 400 mm / 15,75 in |
| Gewicht | 575 kg / 1267,657 lbs |
| Niederspannungsrichtlinie | EN 61558-2-4 |
| Zulassung cURus - Recognized | UL 1561; CSA 22.2 |
