Trenntransformator, dreiphasig
TT3-A100-4040-0
Eigenschaften
Vorteile
› Sichere galvanische Trennung
› Sehr guter Korrosionsschutz und geringe Geräuschentwicklung durch BLOCK IMPEX Vakuumimprägnierung
› Sehr gute Abfuhr der Wärmeverluste durch optimal angeordnete Kühlkanäle innerhalb der Wicklungen
› Integrierte Kranösen
› Auf Wunsch können die Transformatoren mit individuellen Spannungen realisiert werden
| Produkt | Trenntransformator, dreiphasig |
| Bestellnummer | TT3-A100-4040-0 |
| Baureihe | TT3-A |
| Leistung | 100.000 VA |
| Eingang | 3 x 400 V |
| Ausgang | 3 x 400 V • 144,3 Aac |
| Phasen | 3 |
| Frequenzbereich | 50 Hz bis 60 Hz |
| Kurzschlussverluste | 2980 W |
| Leerlaufverluste | 446 W |
| Kurzschlussspannung uk | 3,6 % |
| EN Isolierstoffklasse | F (155°C) |
| UL Isolierstoffklasse | class 180 |
| Einschaltdauer | 100 % |
| Leitermaterial | Aluminimum |
| Wirkungsgrad | 96,7 % |
Allgemein
| Kurzschlussfestigkeit | nicht kurzschlussfest |
| Schaltgruppe | Dyn5 |
| Kühlungsart | AN |
Umgebung
| Umgebungstemperatur | -20 °C bis 40 °C / -4 °F bis 104 °F |
| Max. Aufstellhöhe | 2.000 m / 6.562 ft |
Schutz und Sicherheit
| Schutzart | IP 00 |
| Schutzklasse (vorbereitet) | I |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 2 |
Anschlussinformationen
| Anschluss Eingang | Schraubklemme |
| Anschluss Ausgang | Schraubklemme |
| Anschluss PE | Schraubklemme |

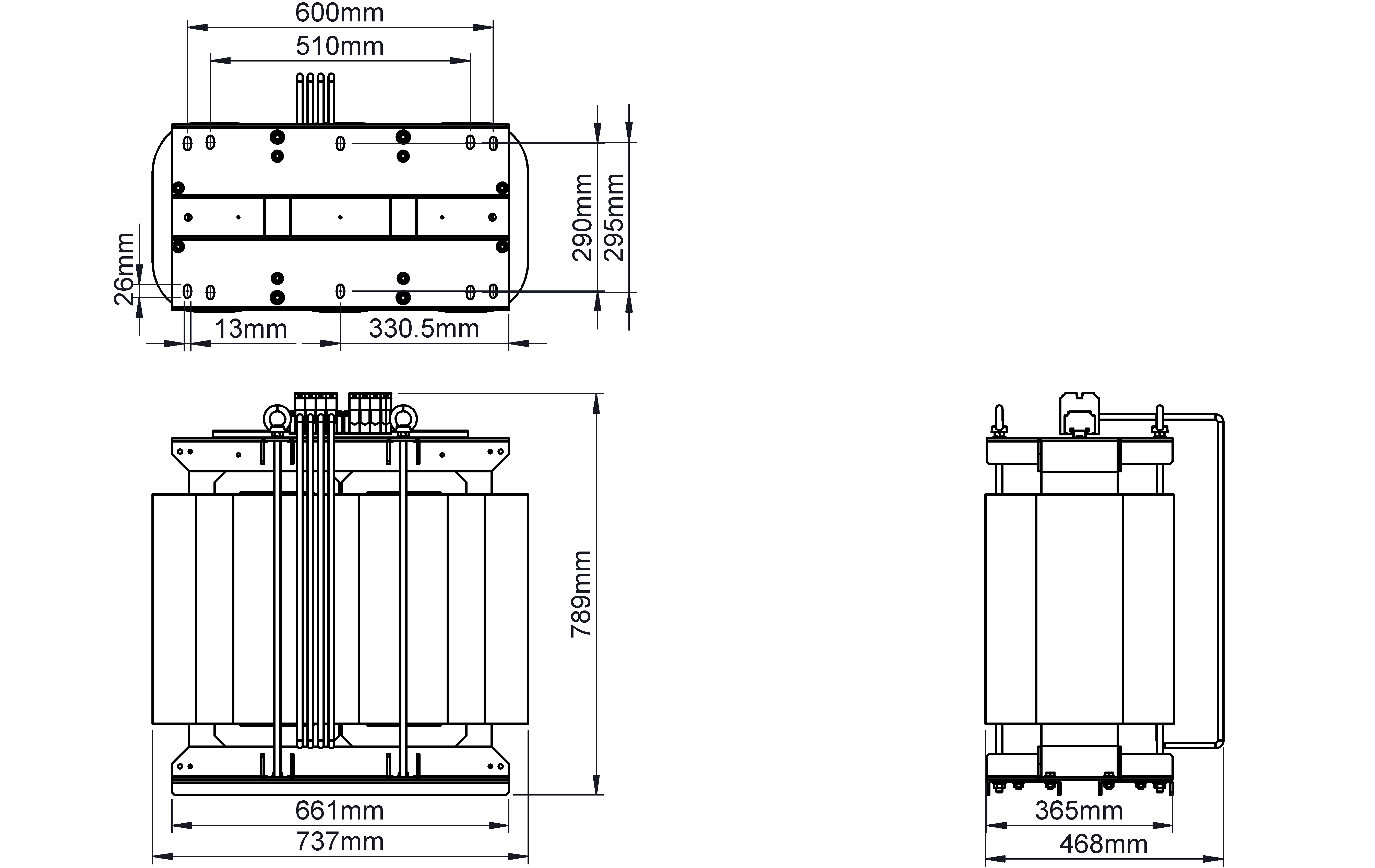

Maße und Gewichte
| Breite | 740 mm / 29,13 in |
| Höhe | 790 mm / 31,1 in |
| Tiefe | 370 mm / 14,57 in |
| Gewicht | 359 kg / 791,459 lbs |
| Niederspannungsrichtlinie | EN 61558-2-4 |
| Zulassung cURus - Recognized | UL 1561; CSA 22.2 |
