Trenntransformator, dreiphasig
TT3 16-5-4
Eigenschaften
Vorteile
› Sichere galvanische Trennung
› Patentierte Montagetechnik zur Verringerung von Wärmeverlusten
› Sehr guter Korrosionsschutz und geringe Geräuschentwicklung durch BLOCK IMPEX Vakuumimprägnierung
› Sekundärseitig ±5 % Anzapfungen zur Spannungsanpassung
› Fixierte, berührungsgeschützte Schraubanschlussklemmen nach UVV BGV A3
› Multifunktionale Fußwinkel mit insgesamt 12 Langlöchern
› Verbreiterter Fußwinkel für einfache Montage von oben
› Integrierte Kranösen
| Produkt | Trenntransformator, dreiphasig |
| Bestellnummer | TT3 16-5-4 |
| Baureihe | TT3 |
| Leistung | 16.000 VA |
| Eingang | 3 x 500 V |
| Ausgang |
3 x 380 V • 24,4 Aac oder 400 V • 23,1 Aac oder 420 V • 22 Aac |
| Phasen | 3 |
| Frequenzbereich | 50 Hz bis 60 Hz |
| Kurzschlussverluste | 231,42 W |
| Leerlaufverluste | 271,26 W |
| Kurzschlussspannung uk | 1,6 % |
| EN Isolierstoffklasse | F (155°C) |
| UL Isolierstoffklasse | class 155 |
| Einschaltdauer | 100 % |
| Leitermaterial | Kupfer |
| Wirkungsgrad | 97 % |
Allgemein
| Kurzschlussfestigkeit | nicht kurzschlussfest |
| Schaltgruppe | Dyn5 |
| Kühlungsart | AN |
Umgebung
| Umgebungstemperatur | -20 °C bis 50 °C / -4 °F bis 122 °F |
| Max. Aufstellhöhe | 2.000 m / 6.562 ft |
Schutz und Sicherheit
| Schutzart | IP 00 |
| Schutzklasse (vorbereitet) | I |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 2 |
Anschlussinformationen
| Anschluss Eingang | Schraubklemme |
| Anschluss Ausgang | Schraubklemme |
| Anschluss PE | Schraubklemme |

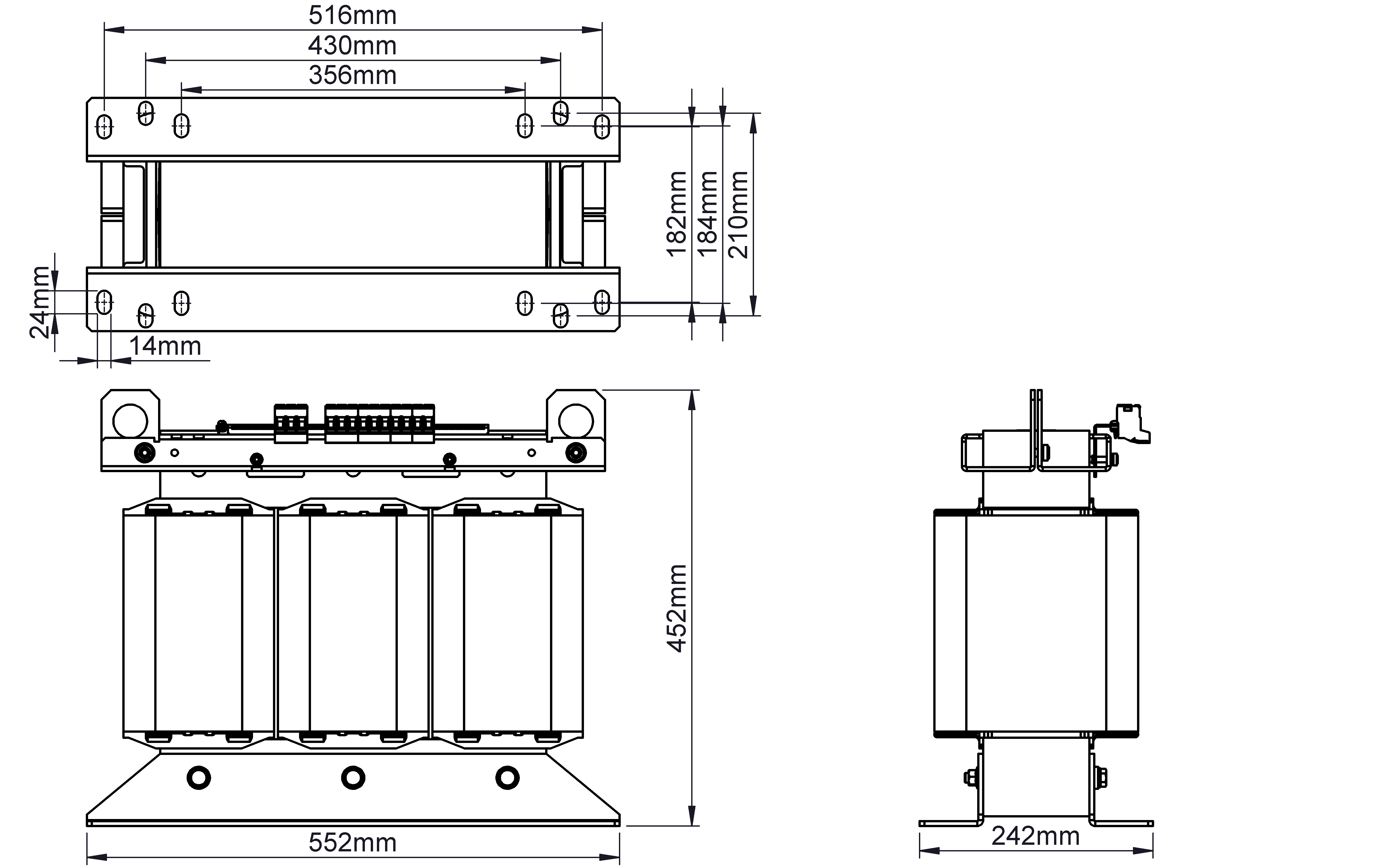

Maße und Gewichte
| Gewicht | 160 kg / 352,739 lbs |
| Niederspannungsrichtlinie | EN 61558-2-4 |
| Zulassung cURus - Recognized | UL 1561; CSA 22.2 |
