Trenntransformator, dreiphasig

TT3 16-4-4

Eigenschaften

Vorteile

 Sichere galvanische Trennung

 Patentierte Montagetechnik zur Verringerung von Wärmeverlusten

 Sehr guter Korrosionsschutz und geringe Geräuschentwicklung durch BLOCK IMPEX Vakuumimprägnierung

 Sekundärseitig ±5 % Anzapfungen zur Spannungsanpassung

 Fixierte, berührungsgeschützte Schraubanschlussklemmen nach UVV BGV A3

 Multifunktionale Fußwinkel mit insgesamt 12 Langlöchern

 Verbreiterter Fußwinkel für einfache Montage von oben

 Integrierte Kranösen

Produktsuche
Produkt Trenntransformator, dreiphasig
Bestellnummer TT3 16-4-4
Baureihe TT3
Leistung 16.000 VA
Eingang 3 x 400 V
Ausgang 3 x 380 V • 24,4 Aac
oder 400 V • 23,1 Aac
oder 420 V • 22 Aac
Phasen 3
Frequenzbereich 50 Hz bis 60 Hz
Kurzschlussverluste 235 W
Leerlaufverluste 270,3 W
Kurzschlussspannung uk 1,5 %
EN Isolierstoffklasse F (155°C)
UL Isolierstoffklasse class 155
Einschaltdauer 100 %
Leitermaterial Kupfer
Wirkungsgrad 96,9 %
Allgemein
Kurzschlussfestigkeit nicht kurzschlussfest
Schaltgruppe Dyn5
Schieflast 100,00 %
Kühlungsart AN
Umgebung
Umgebungstemperatur -20 °C bis 50 °C / -4 °F bis 122 °F
Max. Aufstellhöhe 2.000 m / 6.562 ft
Schutz und Sicherheit
Schutzart IP 00
Schutzklasse (vorbereitet) I
Überspannungskategorie II
Verschmutzungsgrad 2
Anschlussinformationen
Anschluss Eingang Schraubklemme
Anschluss Ausgang Schraubklemme
Anschluss PE Schraub-Steckanschluss

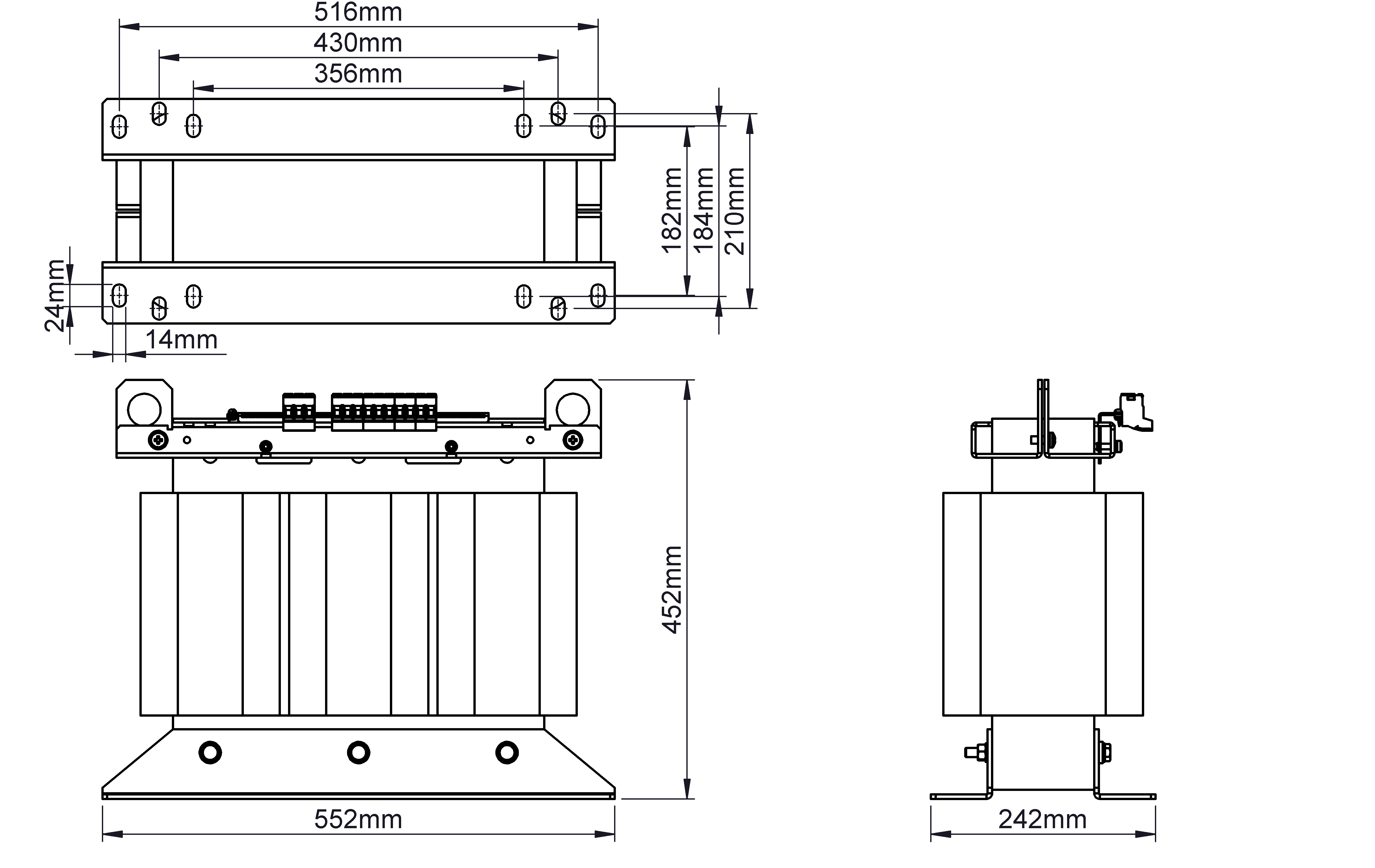

Maße und Gewichte
Breite 550 mm / 21,65 in
Höhe 510 mm / 20,08 in
Tiefe 267 mm / 10,51 in
Gewicht 154 kg / 339,511 lbs
Niederspannungsrichtlinie EN 61558-2-4
