Steuer- und Trenntransformator

STSU 2000/23

Eigenschaften

Allgemeine Daten

Transformatoren der Baureihe STSU sorgen für eine sichere galvanische Trennung des Primärstromkreises vom Sekundärstromkreis. Dabei schützt das einzigartige Vakuumimprägnierverfahren BLOCK IMPEX die Transformatoren bestens gegen äußere Einflüsse bei verringerter Geräuschentwicklung. Die robuste Metallfußplatte mit Langlöchern sorgt für eine einfache und sichere Befestigung.

Vorteile

 Steuer- und Trenntransformator nach EN (IEC) 61558-2-2 und EN (IEC) 61558-2-4

 Doppeleingangsspannung 230 und 400 Vac

 Sehr gutes Einschaltverhalten durch verringerte Einschaltströme

 Primärseitig ±15 V Anzapfungen zur Spannungsanpassung

 Berührungsgeschützte Anschlussklemmen nach UVV BGV A3

Produkt Steuer- und Trenntransformator
Bestellnummer STSU 2000/23
Baureihe STSU
Leistung 2.000 VA
Eingang 230 V / 400 V ± 15 V
Ausgang 2 x 115 V • 8,7 Aac
Phasen 1
Frequenzbereich 50 Hz bis 60 Hz
Kurzschlussverluste 47 W
Leerlaufverluste 60 W
Kurzzeitleistung 10.900 VA
EN Isolierstoffklasse B (130°C)
UL Isolierstoffklasse class 130
Einschaltdauer 100 %
Leitermaterial Kupfer
Wirkungsgrad 94,9 %
Allgemein
Kurzschlussfestigkeit nicht kurzschlussfest
Schaltgruppe Iii0
Schirmwicklung Ja
Kühlungsart AN
Umgebung
Umgebungstemperatur -20 °C bis 40 °C / -4 °F bis 104 °F
Max. Aufstellhöhe 2.000 m / 6.562 ft
Schutz und Sicherheit
Schutzart IP 00
Schutzklasse (vorbereitet) I
Überspannungskategorie III
Verschmutzungsgrad 1
Anschlussinformationen
Anschluss Eingang Schraubklemme
Anschluss Ausgang Schraubklemme
Anschluss PE Schraubklemme

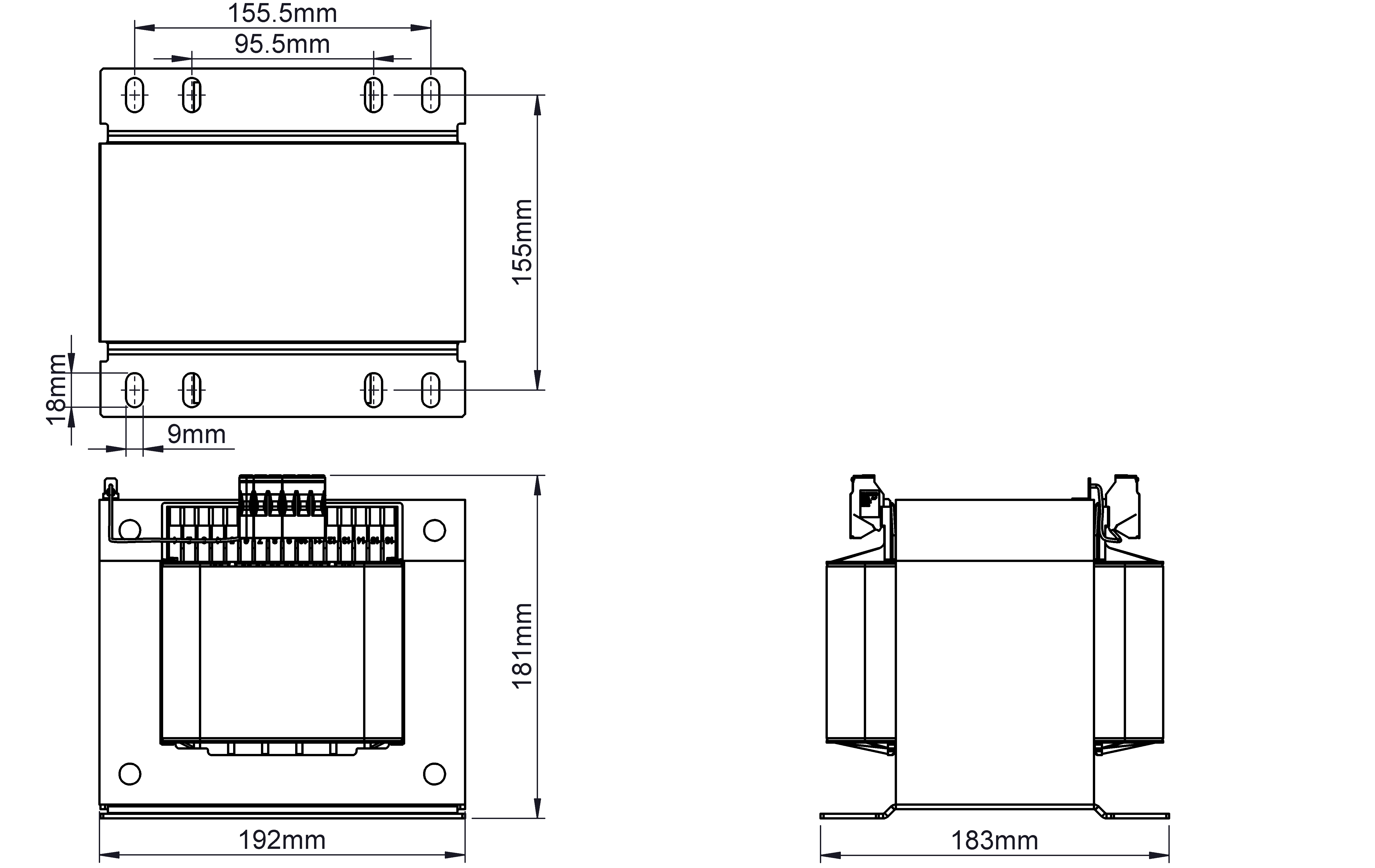

Maße und Gewichte
Breite 192 mm / 7,56 in
Höhe 185 mm / 7,28 in
Tiefe 183 mm / 7,2 in
Gewicht 26 kg / 57,32 lbs
Niederspannungsrichtlinie EN 61558-2-2
EN 61558-2-4
Zulassung cURus - Recognized UL 5085-1/-2; CSA 22.2
