Steuer- und Trenntransformator
STSU 100/23
Eigenschaften
Allgemeine Daten
Transformatoren der Baureihe STSU sorgen für eine sichere galvanische Trennung des Primärstromkreises vom Sekundärstromkreis. Dabei schützt das einzigartige Vakuumimprägnierverfahren BLOCK IMPEX die Transformatoren bestens gegen äußere Einflüsse bei verringerter Geräuschentwicklung. Die robuste Metallfußplatte mit Langlöchern sorgt für eine einfache und sichere Befestigung.
Vorteile
› Steuer- und Trenntransformator nach EN (IEC) 61558-2-2 und EN (IEC) 61558-2-4
› Doppeleingangsspannung 230 und 400 Vac
› Sehr gutes Einschaltverhalten durch verringerte Einschaltströme
› Primärseitig ±15 V Anzapfungen zur Spannungsanpassung
› Berührungsgeschützte Anschlussklemmen nach UVV BGV A3
› Mit Kombifußplatte für Schraub- und Tragschienenmontage
| Produkt | Steuer- und Trenntransformator |
| Bestellnummer | STSU 100/23 |
| Baureihe | STSU |
| Leistung | 100 VA |
| Eingang | 230 V / 400 V ± 15 V |
| Ausgang | 2 x 115 V • 0,434 Aac |
| Phasen | 1 |
| Frequenzbereich | 50 Hz bis 60 Hz |
| Kurzschlussverluste | 12,13 W |
| Leerlaufverluste | 6,95 W |
| Kurzzeitleistung | 310 VA |
| Kurzschlussspannung uk | 9,7 % |
| EN Isolierstoffklasse | B (130°C) |
| UL Isolierstoffklasse | class 130 |
| Einschaltdauer | 100 % |
| Leitermaterial | Kupfer |
| Wirkungsgrad | 84 % |
Allgemein
| Kurzschlussfestigkeit | nicht kurzschlussfest |
| Schaltgruppe | Iii0 |
| Schirmwicklung | Ja |
| Kühlungsart | AN |
Umgebung
| Umgebungstemperatur | -20 °C bis 40 °C / -4 °F bis 104 °F |
| Max. Aufstellhöhe | 2.000 m / 6.562 ft |
Schutz und Sicherheit
| Schutzart | IP 00 |
| Schutzklasse (vorbereitet) | I |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 1 |
Anschlussinformationen
| Anschluss Eingang | Schraubklemme |
| Anschluss Ausgang | Schraubklemme |
| Anschluss PE | Schraubklemme |

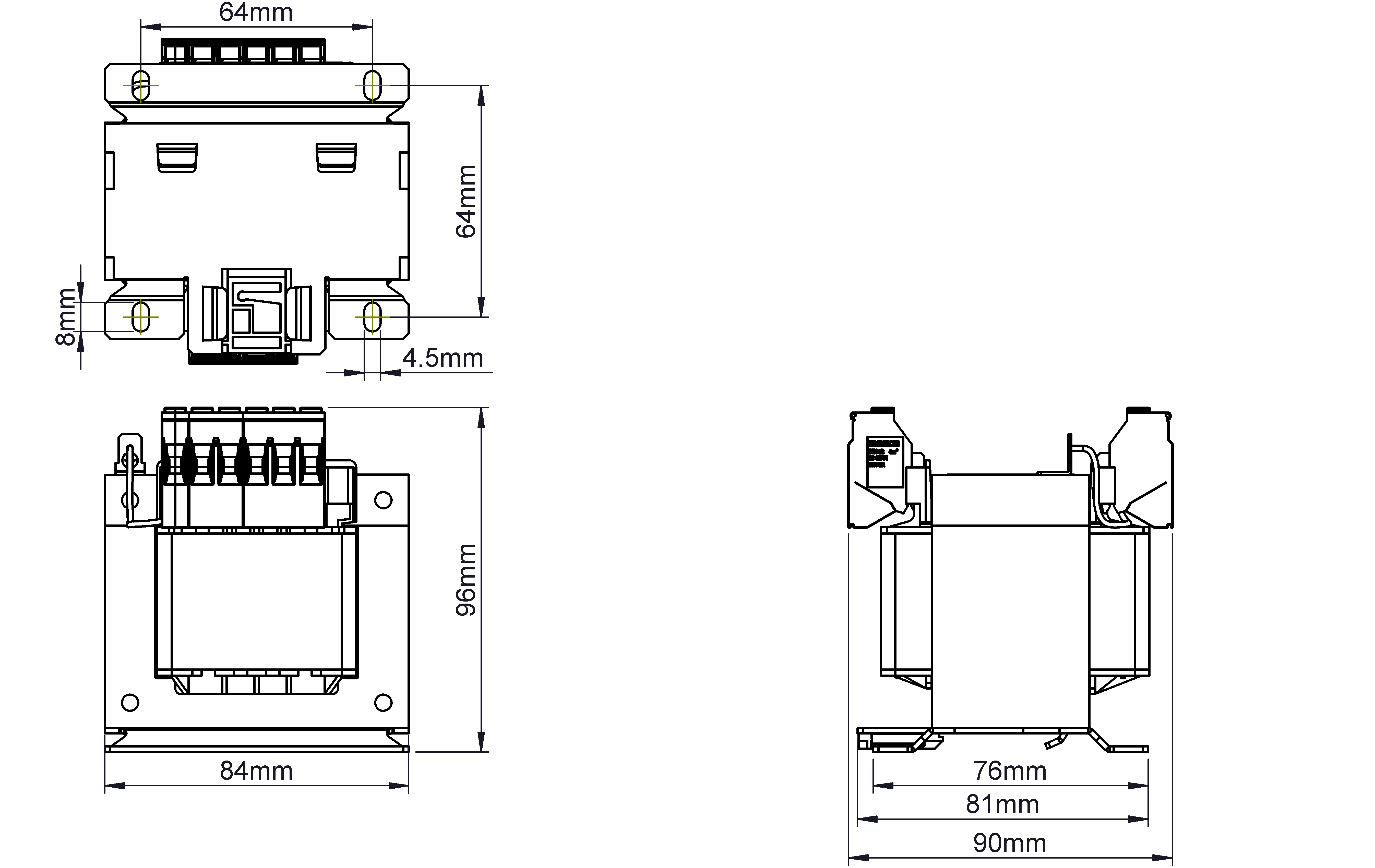

Maße und Gewichte
| Breite | 84 mm / 3,31 in |
| Höhe | 96 mm / 3,78 in |
| Tiefe | 97 mm / 3,82 in |
| Gewicht | 2,05 kg / 4,519 lbs |
Allgemein
| TS35 Schienenmontage möglich | Ja |
| Niederspannungsrichtlinie |
EN 61558-2-2 EN 61558-2-4 |
| Zulassung cURus - Recognized | UL 5085-1/-2; CSA 22.2 |
