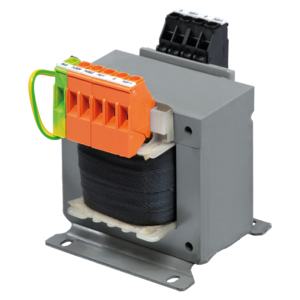

Steuer- und Trenntransformator

STEU 320/48

Eigenschaften

Allgemeine Daten

Transformatoren der Baureihe STEU sorgen für eine sichere galvanische Trennung des Primärstromkreises vom Sekundärstromkreis. Dabei schützt das einzigartige Vakuumimprägnierverfahren BLOCK IMPEX die Transformatoren bestens gegen äußere Einflüsse bei verringerter Geräuschentwicklung. Die Installation erfolgt mittels der innovativen Push-in-Klemmen-Technologie einfach und schnell.

Vorteile

 Steuer- und Trenntransformator nach EN (IEC) 61558-2-2 und EN (IEC) 61558-2-4

 Doppeleingangsspannung 230 und 400 Vac

 Sehr gutes Einschaltverhalten durch verringerte Einschaltströme

 Hohe Leistungsdichte durch ein kompaktes Konstruktionskonzept

 Primärseitig ±15 V Anzapfungen zur Spannungsanpassung

 Berührungsgeschützte Anschlussklemmen nach UVV BGV A3

Produkt Steuer- und Trenntransformator
Bestellnummer STEU 320/48
Baureihe STEU
Leistung 320 VA
Eingang 230 V / 400 V ± 15 V
Ausgang 2 x 24 V • 6,67 Aac
Phasen 1
Frequenzbereich 50 Hz bis 60 Hz
Kurzschlussverluste 24,26 W
Leerlaufverluste 10,07 W
Kurzzeitleistung 1.120 VA
Kurzschlussspannung uk 5,01 %
EN Isolierstoffklasse B (130°C)
UL Isolierstoffklasse class 130
Einschaltdauer 100 %
Leitermaterial Kupfer
Wirkungsgrad 90,3 %
Allgemein
Kurzschlussfestigkeit nicht kurzschlussfest
Schaltgruppe Iii0
Kühlungsart AN
Umgebung
Umgebungstemperatur -20 °C bis 40 °C / -4 °F bis 104 °F
Max. Aufstellhöhe 2.000 m / 6.562 ft
Schutz und Sicherheit
Schutzart IP 00
Schutzklasse (vorbereitet) I
Überspannungskategorie III
Verschmutzungsgrad 1
Anschlussinformationen
Anschluss Eingang Push-In Klemme
Anschluss Ausgang Push-In Klemme
Anschluss PE Flachsteckanschluss

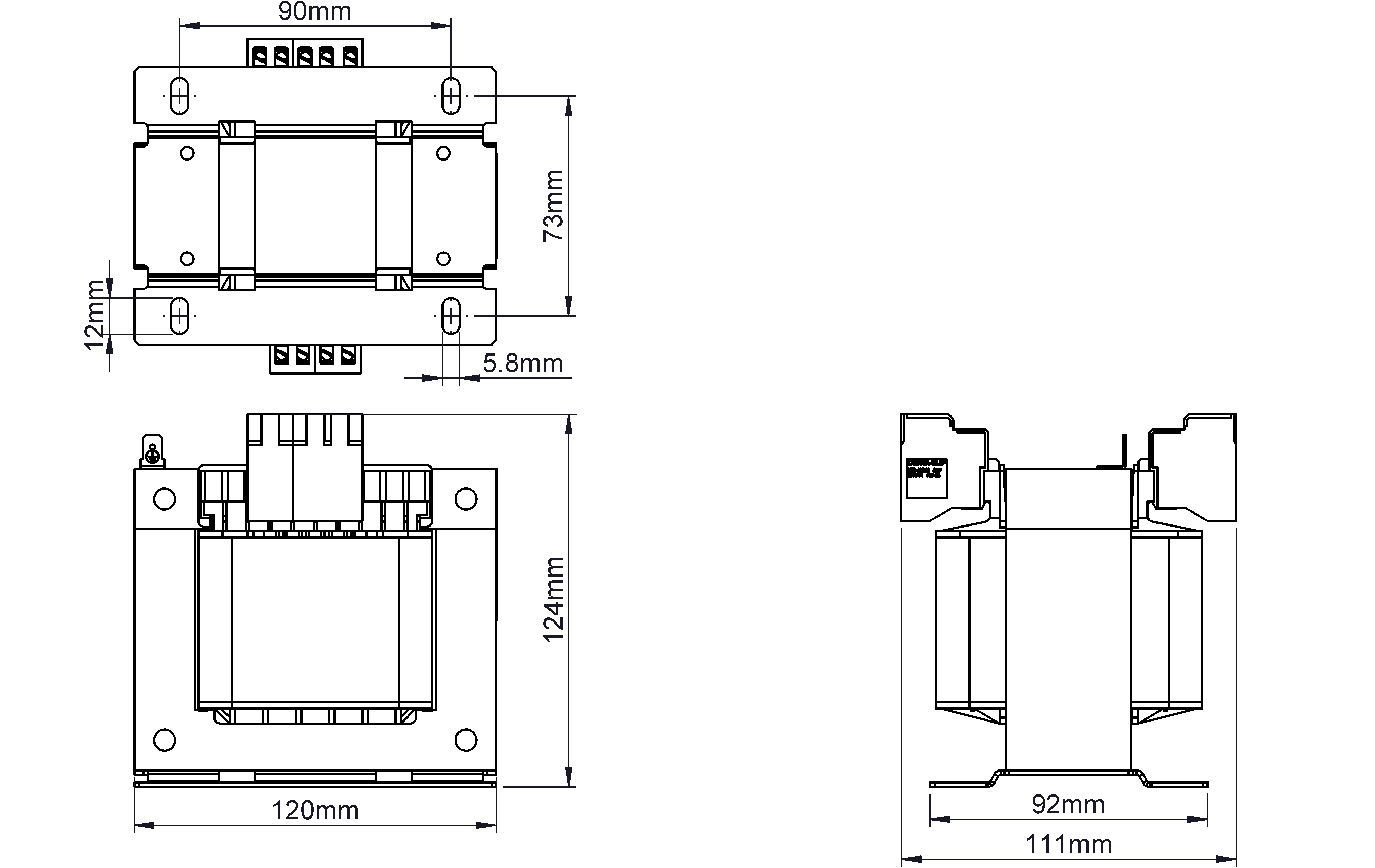

Maße und Gewichte
Breite 120 mm / 4,72 in
Höhe 124 mm / 4,88 in
Tiefe 111 mm / 4,37 in
Gewicht 4,3 kg / 9,48 lbs
Niederspannungsrichtlinie EN 61558-2-2
EN 61558-2-4
Zulassung cURus - Recognized UL 5085-1/-2; CSA 22.2
