Steuer- und Trenntransformator

STEU 250/48

Eigenschaften

Allgemeine Daten

Transformatoren der Baureihe STEU sorgen für eine sichere galvanische Trennung des Primärstromkreises vom Sekundärstromkreis. Dabei schützt das einzigartige Vakuumimprägnierverfahren BLOCK IMPEX die Transformatoren bestens gegen äußere Einflüsse bei verringerter Geräuschentwicklung. Die Installation erfolgt mittels der innovativen Push-in-Klemmen-Technologie einfach und schnell.

Vorteile

 Steuer- und Trenntransformator nach EN (IEC) 61558-2-2 und EN (IEC) 61558-2-4

 Doppeleingangsspannung 230 und 400 Vac

 Sehr gutes Einschaltverhalten durch verringerte Einschaltströme

 Hohe Leistungsdichte durch ein kompaktes Konstruktionskonzept

 Primärseitig ±15 V Anzapfungen zur Spannungsanpassung

 Berührungsgeschützte Anschlussklemmen nach UVV BGV A3

 Mit Kombifußplatte für Schraub- und Tragschienenmontage

Produkt Steuer- und Trenntransformator
Bestellnummer STEU 250/48
Baureihe STEU
Leistung 250 VA
Eingang 230 V / 400 V ± 15 V
Ausgang 2 x 24 V • 5,21 Aac
Phasen 1
Frequenzbereich 50 Hz bis 60 Hz
Kurzschlussverluste 20,91 W
Leerlaufverluste 10,09 W
Kurzzeitleistung 850 VA
Kurzschlussspannung uk 5,43 %
EN Isolierstoffklasse B (130°C)
UL Isolierstoffklasse class 130
Einschaltdauer 100 %
Leitermaterial Kupfer
Wirkungsgrad 89 %
Allgemein
Kurzschlussfestigkeit nicht kurzschlussfest
Schaltgruppe Iii0
Kühlungsart AN
Umgebung
Umgebungstemperatur -20 °C bis 40 °C / -4 °F bis 104 °F
Max. Aufstellhöhe 2.000 m / 6.562 ft
Schutz und Sicherheit
Schutzart IP 00
Schutzklasse (vorbereitet) I
Überspannungskategorie III
Verschmutzungsgrad 1
Anschlussinformationen
Anschluss Eingang Push-In Klemme
Anschluss Ausgang Push-In Klemme
Anschluss PE Flachsteckanschluss

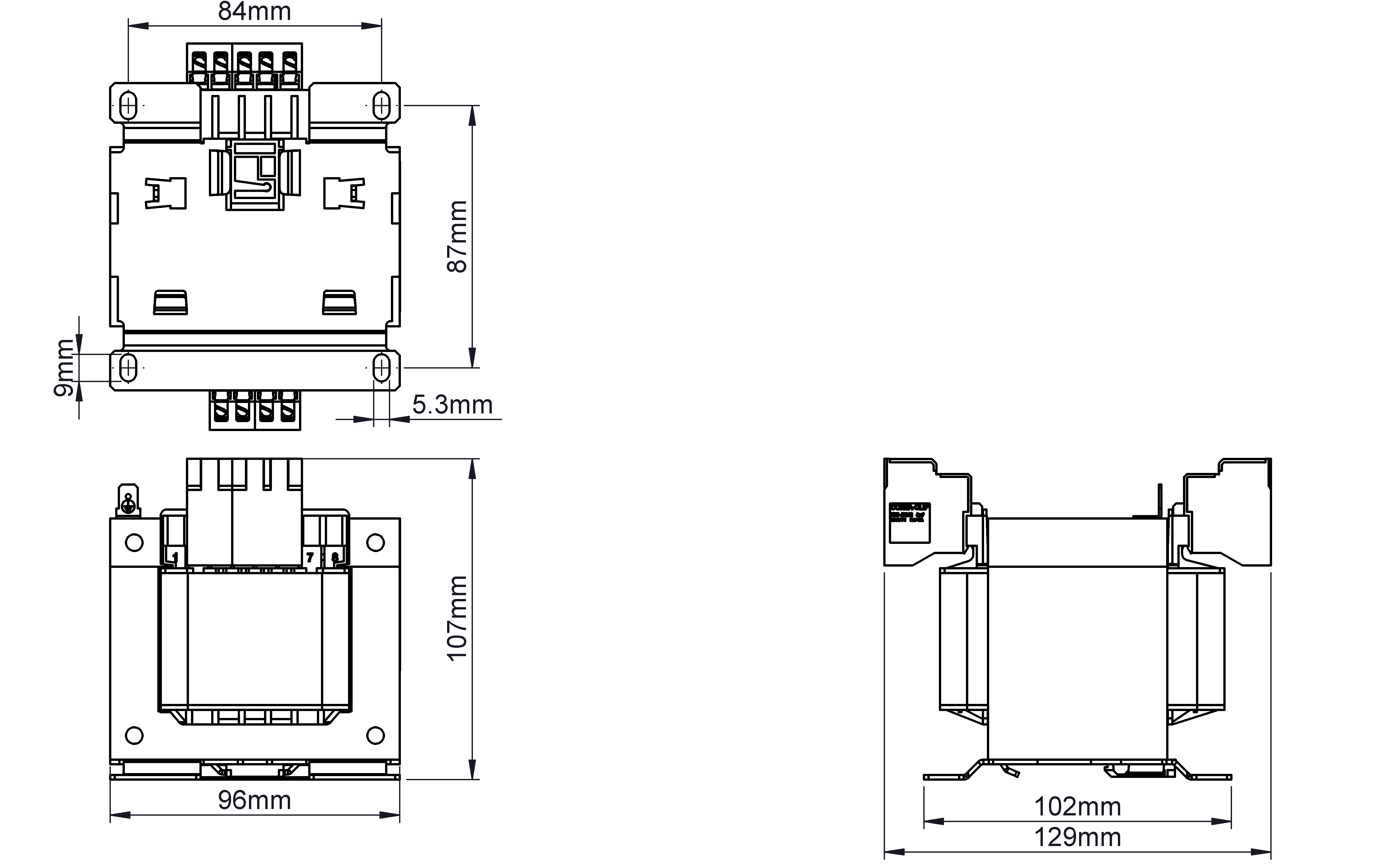

Maße und Gewichte
Breite 96 mm / 3,78 in
Höhe 107 mm / 4,21 in
Tiefe 129 mm / 5,08 in
Gewicht 3,6 kg / 7,937 lbs
Allgemein
TS35 Schienenmontage möglich Ja
Niederspannungsrichtlinie EN 61558-2-2
EN 61558-2-4
Zulassung cULus - Listed UL 5085-1/-2; CSA 22.2
