Steuer- und Sicherheitstransformator
STEU 1000/24
Eigenschaften
Allgemeine Daten
Transformatoren der Baureihe STEU sorgen für eine sichere galvanische Trennung des Primärstromkreises vom Sekundärstromkreis. Dabei schützt das einzigartige Vakuumimprägnierverfahren BLOCK IMPEX die Transformatoren bestens gegen äußere Einflüsse bei verringerter Geräuschentwicklung. Die Installation erfolgt mittels der innovativen Push-in-Klemmen-Technologie einfach und schnell.
Vorteile
› Steuer- und Sicherheitstransformator nach EN (IEC) 61558-2-2 und EN (IEC) 61558-2-6
› Doppeleingangsspannung 230 und 400 Vac
› Sehr gutes Einschaltverhalten durch verringerte Einschaltströme
› Hohe Leistungsdichte durch ein kompaktes Konstruktionskonzept
› Primärseitig ±15 V Anzapfungen zur Spannungsanpassung
› Berührungsgeschützte Anschlussklemmen nach UVV BGV A3
| Produkt | Steuer- und Sicherheitstransformator |
| Bestellnummer | STEU 1000/24 |
| Baureihe | STEU |
| Leistung | 1.000 VA |
| Eingang | 230 V / 400 V ± 15 V |
| Ausgang | 2 x 12 V • 41,7 Aac |
| Phasen | 1 |
| Frequenzbereich | 50 Hz bis 60 Hz |
| Kurzschlussverluste | 43,15 W |
| Leerlaufverluste | 28,33 W |
| Kurzzeitleistung | 5.000 VA |
| Kurzschlussspannung uk | 2,9 % |
| EN Isolierstoffklasse | B (130°C) |
| UL Isolierstoffklasse | class 130 |
| Einschaltdauer | 100 % |
| Leitermaterial | Kupfer |
| Wirkungsgrad | 93,3 % |
Allgemein
| Kurzschlussfestigkeit | nicht kurzschlussfest |
| Schaltgruppe | Iii0 |
| Kühlungsart | AN |
Umgebung
| Umgebungstemperatur | -20 °C bis 40 °C / -4 °F bis 104 °F |
| Max. Aufstellhöhe | 2.000 m / 6.562 ft |
Schutz und Sicherheit
| Schutzart | IP 00 |
| Schutzklasse (vorbereitet) | I |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 1 |
Anschlussinformationen
| Anschluss Eingang | Push-In Klemme |
| Anschluss Ausgang | Federzugklemme |
| Anschluss PE | Flachsteckanschluss |

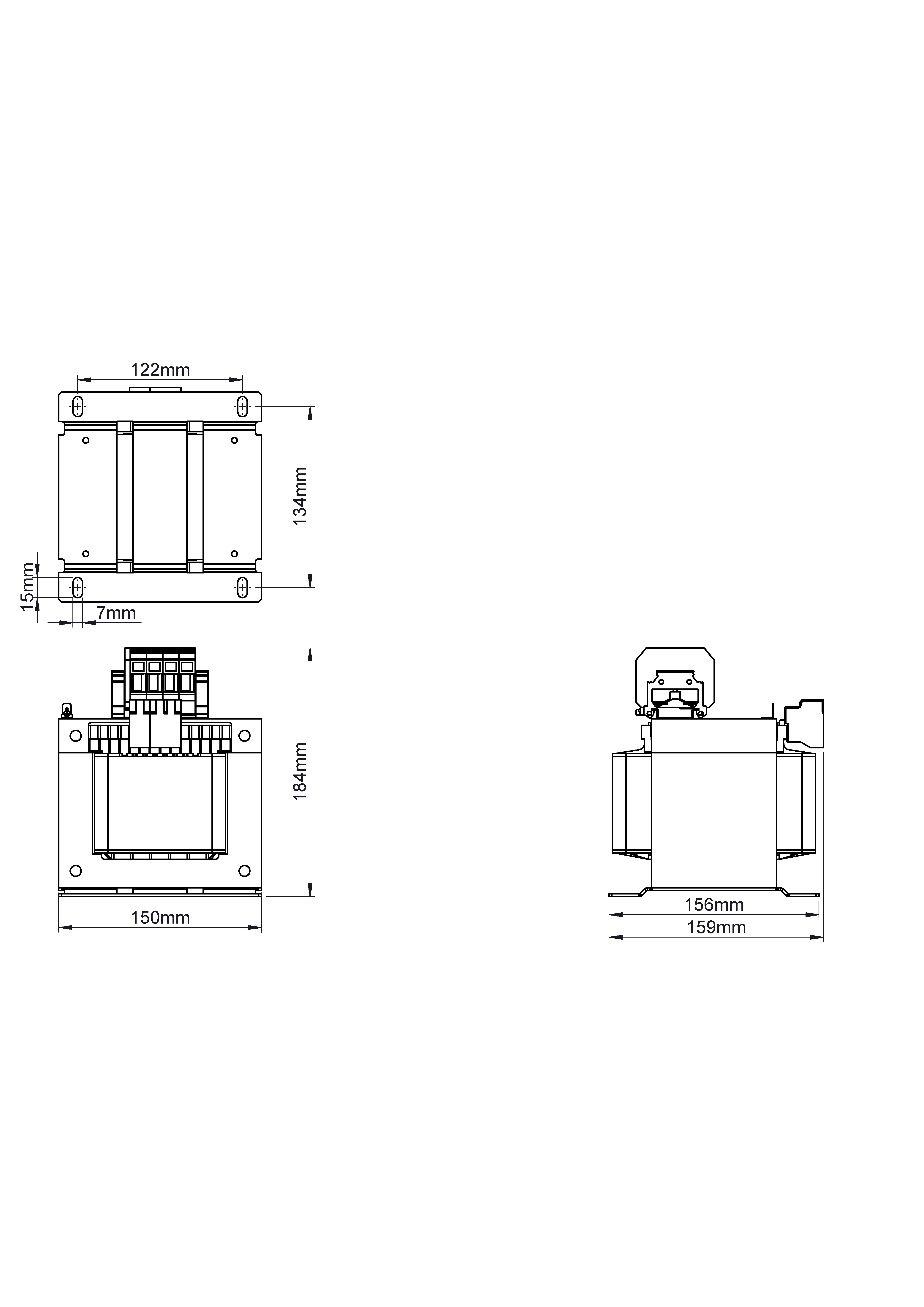

Maße und Gewichte
| Breite | 150 mm / 5,91 in |
| Höhe | 146 mm / 5,75 in |
| Tiefe | 162 mm / 6,38 in |
| Gewicht | 13,3 kg / 29,321 lbs |
| Niederspannungsrichtlinie |
EN 61558-2-2 EN 61558-2-6 |
| Zulassung cURus - Recognized | UL 5085-1/-2; CSA 22.2 |
