Steuer- und Sicherheitstransformator

STEU 630/24

Eigenschaften

Allgemeine Daten

Transformatoren der Baureihe STEU sorgen für eine sichere galvanische Trennung des Primärstromkreises vom Sekundärstromkreis. Dabei schützt das einzigartige Vakuumimprägnierverfahren BLOCK IMPEX die Transformatoren bestens gegen äußere Einflüsse bei verringerter Geräuschentwicklung. Die Installation erfolgt mittels der innovativen Push-in-Klemmen-Technologie einfach und schnell.

Vorteile

 Steuer- und Sicherheitstransformator nach EN (IEC) 61558-2-2 und EN (IEC) 61558-2-6

 Doppeleingangsspannung 230 und 400 Vac

 Sehr gutes Einschaltverhalten durch verringerte Einschaltströme

 Hohe Leistungsdichte durch ein kompaktes Konstruktionskonzept

 Primärseitig ±15 V Anzapfungen zur Spannungsanpassung

 Berührungsgeschützte Anschlussklemmen nach UVV BGV A3

Produkt Steuer- und Sicherheitstransformator
Bestellnummer STEU 630/24
Baureihe STEU
Leistung 630 VA
Eingang 230 V / 400 V ± 15 V
Ausgang 2 x 12 V • 26,3 Aac
Phasen 1
Frequenzbereich 50 Hz bis 60 Hz
Kurzschlussverluste 31,61 W
Leerlaufverluste 21,67 W
Kurzzeitleistung 2.350 VA
Kurzschlussspannung uk 3,4 %
EN Isolierstoffklasse B (130°C)
UL Isolierstoffklasse class 130
Einschaltdauer 100 %
Leitermaterial Kupfer
Wirkungsgrad 92,2 %
Allgemein
Kurzschlussfestigkeit nicht kurzschlussfest
Schaltgruppe Iii0
Kühlungsart AN
Umgebung
Umgebungstemperatur -20 °C bis 40 °C / -4 °F bis 104 °F
Max. Aufstellhöhe 2.000 m / 6.562 ft
Schutz und Sicherheit
Schutzart IP 00
Schutzklasse (vorbereitet) I
Überspannungskategorie III
Verschmutzungsgrad 1
Anschlussinformationen
Anschluss Eingang Push-In Klemme
Anschluss Ausgang Federzugklemme
Anschluss PE Flachsteckanschluss

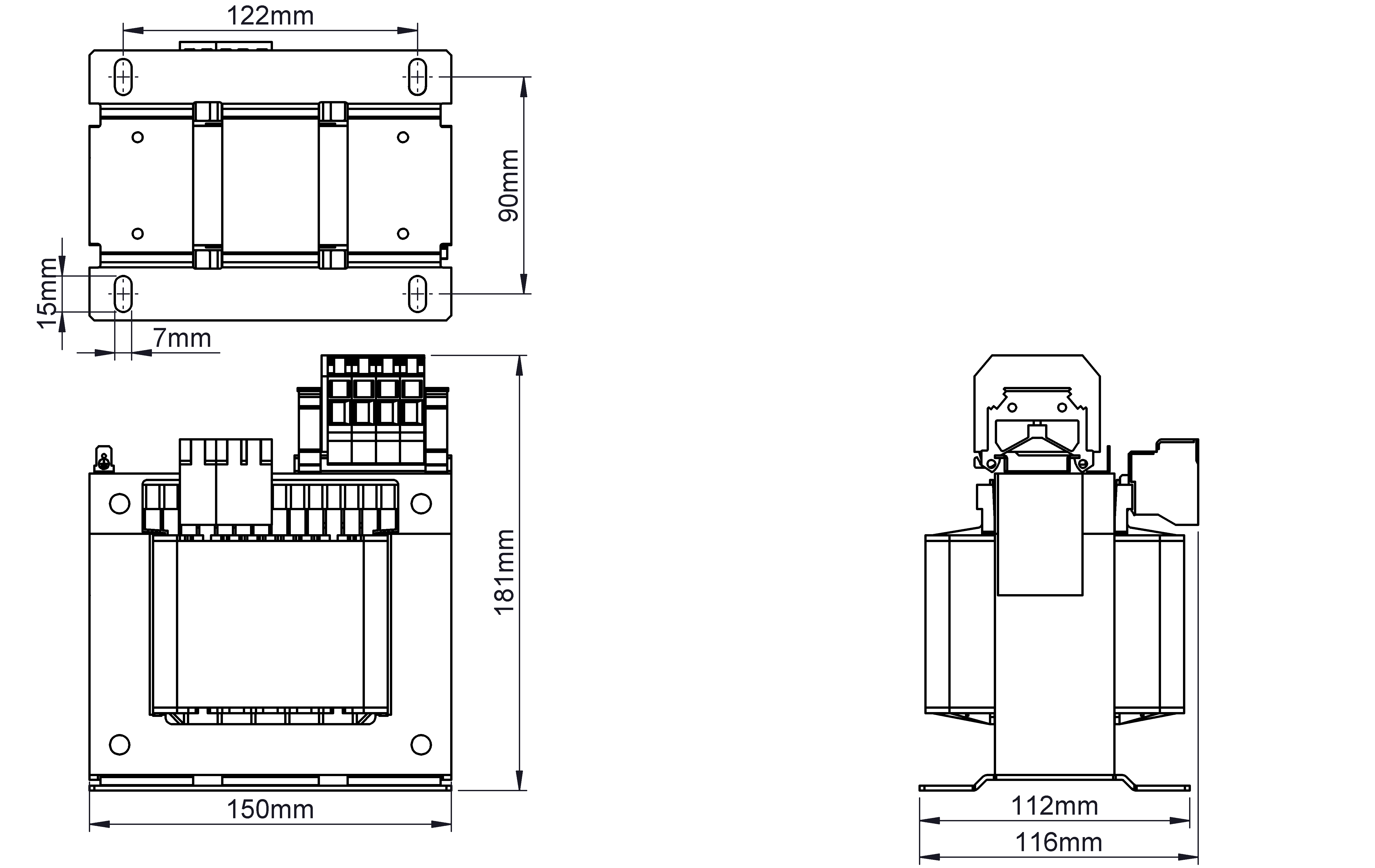

Maße und Gewichte
Breite 150 mm / 5,91 in
Höhe 146 mm / 5,75 in
Tiefe 119 mm / 4,69 in
Gewicht 7,9 kg / 17,416 lbs
Niederspannungsrichtlinie EN 61558-2-2
EN 61558-2-6
Zulassung cURus - Recognized UL 5085-1/-2; CSA 22.2
