Steuer- und Trenntransformator
ST 100/69/23
Eigenschaften
Vorteile
› Sehr gutes Einschaltverhalten durch verringerte Einschaltströme
› Hohe Leistungsdichte durch ein kompaktes Konstruktionskonzept
› Primärseitig ±5 % Anzapfungen zur Spannungsanpassung
› Sehr guter Korrosionsschutz und geringe Geräuschentwicklung durch BLOCK IMPEX Vakuumimprägnierung
› Berührungsgeschützte Anschlussklemmen nach UVV BGV A3
› Einfache Befestigung durch robuste Metallfußplatte mit Langlöchern
| Produkt | Steuer- und Trenntransformator |
| Bestellnummer | ST 100/69/23 |
| Baureihe | ST |
| Leistung | 100 VA |
| Eingang | 655 V / 690 V / 725 V |
| Ausgang | 230 V • 0,44 Aac |
| Phasen | 1 |
| Frequenzbereich | 50 Hz bis 60 Hz |
| Kurzschlussverluste | 9 W |
| Leerlaufverluste | 4 W |
| Kurzzeitleistung | 225 VA |
| Kurzschlussspannung uk | 8,2 % |
| EN Isolierstoffklasse | B (130°C) |
| Einschaltdauer | 100 % |
| Leitermaterial | Kupfer |
| Wirkungsgrad | 88,5 % |
Allgemein
| Kurzschlussfestigkeit | nicht kurzschlussfest |
| Schaltgruppe | Ii0 |
| Kühlungsart | AN |
Umgebung
| Umgebungstemperatur | -20 °C bis 40 °C / -4 °F bis 104 °F |
| Max. Aufstellhöhe | 2.000 m / 6.562 ft |
Schutz und Sicherheit
| Schutzart | IP 00 |
| Schutzklasse (vorbereitet) | I |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 1 |
Anschlussinformationen
| Anschluss Eingang | Schraubklemme |
| Anschluss Ausgang | Schraubklemme |
| Anschluss PE | Flachsteckanschluss |

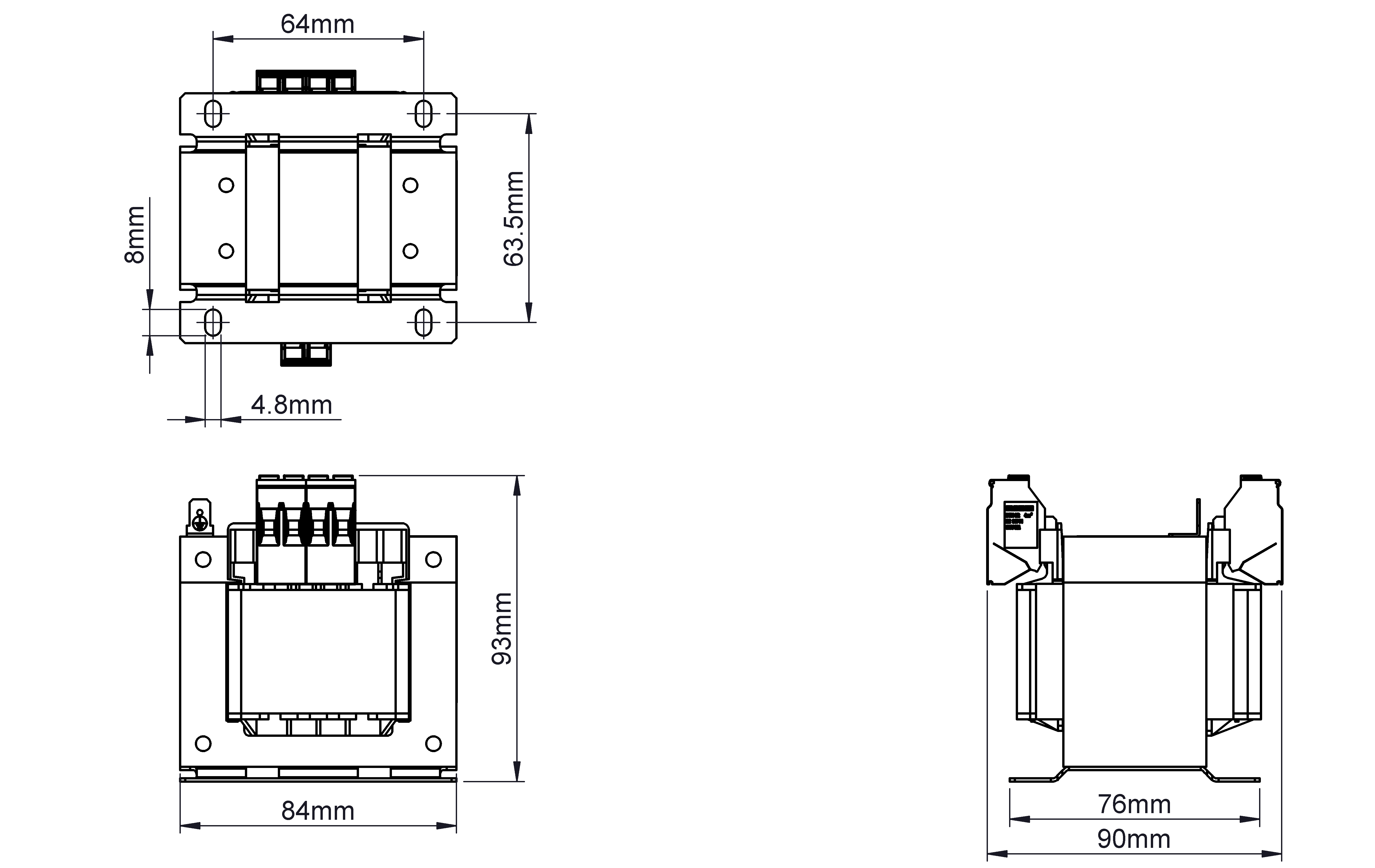

Maße und Gewichte
| Breite | 84 mm / 3,31 in |
| Höhe | 93 mm / 3,66 in |
| Tiefe | 90 mm / 3,54 in |
| Gewicht | 2,1 kg / 4,63 lbs |
| Niederspannungsrichtlinie |
EN 61558-2-2 EN 61558-2-4 |
