Stufen-Spartransformator
ESP 230/10
Eigenschaften
Allgemeine Daten
Spartransformatoren der Baureihe ESP dienen zur Spannungsanpassung ohne Anforderungen an eine galvanische Trennung. Das einzigartige Vakuumimprägnierverfahren BLOCK IMPEX schützt die Transformatoren bestens gegen äußere Einflüsse bei verringerter Geräuschentwicklung. Die robuste Metallfußplatte mit Langlöchern sorgt für eine einfache und sichere Befestigung.
Vorteile
› Spartransformator nach EN (IEC) 61558-2-13
› Deutlich geringes Gewicht und kleinere Bauform als andere Transformatoren-Typen mit getrennten Wicklungen
› Sehr hoher Wirkungsgrad
› Berührungsgeschützte Anschlussklemmen nach UVV BGV A3
| Produkt | Stufen-Spartransformator |
| Bestellnummer | ESP 230/10 |
| Baureihe | ESP |
| Leistung | 1.900 VA |
| Eingang | 230 V |
| Ausgang |
190 V • 10 Aac oder 170 V • 10 Aac oder 150 V • 10 Aac oder 130 V • 10 Aac oder 115 V • 10 Aac oder 80 V • 10 Aac |
| Phasen | 1 |
| Frequenzbereich | 50 Hz bis 60 Hz |
| EN Isolierstoffklasse | B (130°C) |
| Einschaltdauer | 100 % |
| Leitermaterial | Kupfer |
Allgemein
| Kurzschlussfestigkeit | nicht kurzschlussfest |
| Schaltgruppe | Ia0 |
| Kühlungsart | AN |
Umgebung
| Umgebungstemperatur | -20 °C bis 40 °C / -4 °F bis 104 °F |
| Max. Aufstellhöhe | 2.000 m / 6.562 ft |
Schutz und Sicherheit
| Schutzart | IP 00 |
| Schutzklasse (vorbereitet) | I |
Anschlussinformationen
| Anschluss Eingang | Schraubklemme |
| Anschluss Ausgang | Schraubklemme |
| Anschluss PE | Flachsteckanschluss |

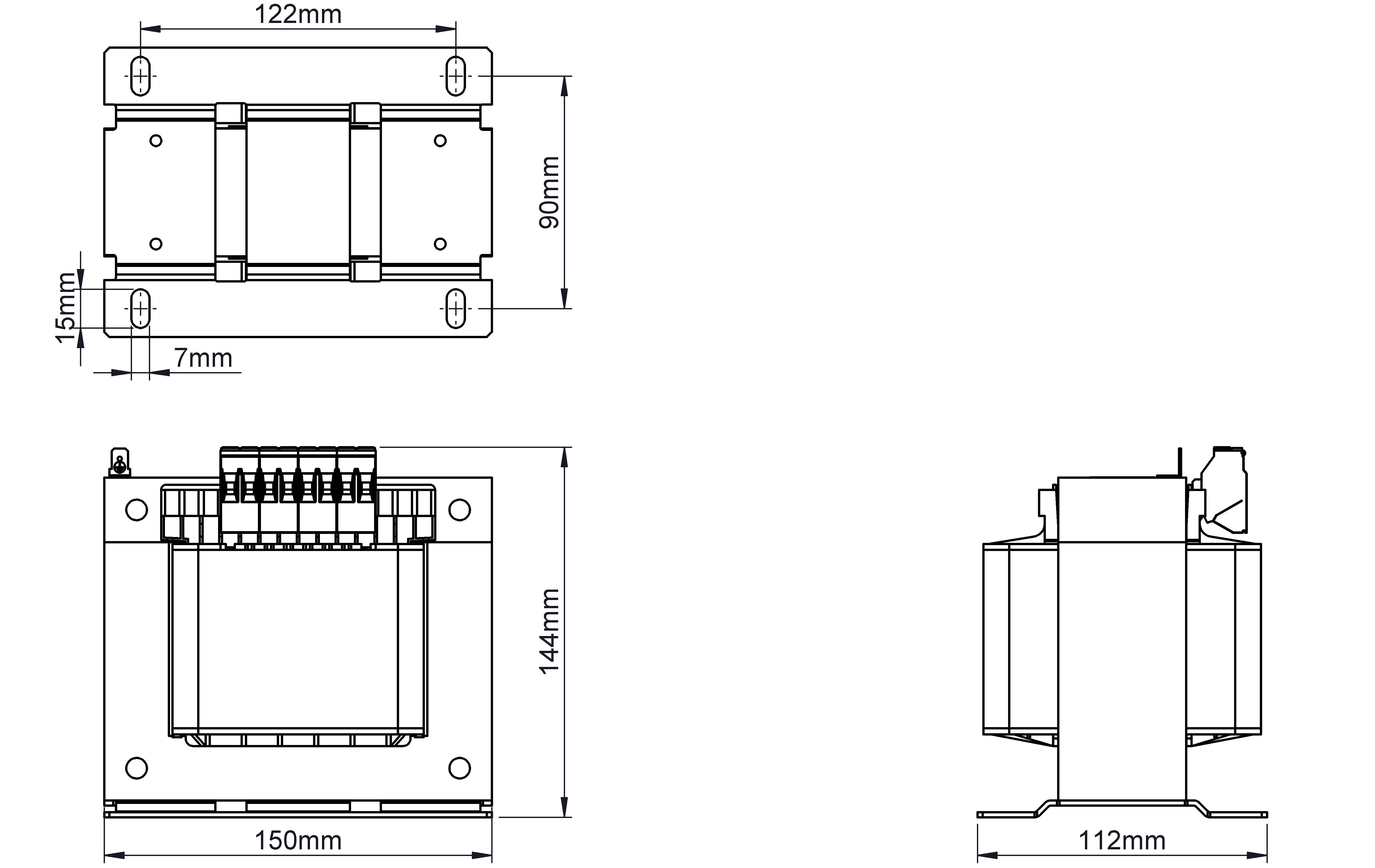

Maße und Gewichte
| Breite | 112 mm / 4,41 in |
| Höhe | 135 mm / 5,31 in |
| Tiefe | 150 mm / 5,91 in |
| Gewicht | 7,643 kg / 16,85 lbs |
| Niederspannungsrichtlinie | EN 61558-2-13 |
