Stufen-Spartransformator
ESP 400/5,4
Eigenschaften
Vorteile
› Geringes Gewicht und kleine Bauform (gegenüber Trenntransformatoren)
› Sehr hoher Wirkungsgrad
› Sehr guter Feuchtigkeitsschutz und geringe Geräuschentwicklung durch BLOCK IMPEX Vakuumimprägnierung
› Berührungsgeschützte Anschlussklemmen nach UVV BGV A3
› Einfache Befestigung durch robuste Metallfußplatte mit Langlöchern
| Produkt | Stufen-Spartransformator |
| Bestellnummer | ESP 400/5,4 |
| Baureihe | ESP |
| Leistung | 1.674 VA |
| Eingang | 400 V |
| Ausgang |
310 V • 5,4 Aac oder 270 V • 5,4 Aac oder 235 V • 5,4 Aac oder 200 V • 5,4 Aac oder 170 V • 5,4 Aac oder 140 V • 5,4 Aac |
| Phasen | 1 |
| Frequenzbereich | 50 Hz bis 60 Hz |
| Kurzschlussverluste | 28 W |
| Leerlaufverluste | 14 W |
| EN Isolierstoffklasse | B (130°C) |
| Einschaltdauer | 100 % |
| Leitermaterial | Kupfer |
| Wirkungsgrad | 97,6 % |
Allgemein
| Kurzschlussfestigkeit | nicht kurzschlussfest |
| Schaltgruppe | Ia0 |
| Kühlungsart | AN |
Umgebung
| Umgebungstemperatur | -20 °C bis 40 °C / -4 °F bis 104 °F |
| Max. Aufstellhöhe | 2.000 m / 6.562 ft |
Schutz und Sicherheit
| Schutzart | IP 00 |
| Schutzklasse (vorbereitet) | I |
| Verschmutzungsgrad | 2 |
Anschlussinformationen
| Anschluss Eingang | Schraubklemme |
| Anschluss Ausgang | Schraubklemme |
| Anschluss PE | Flachsteckanschluss |

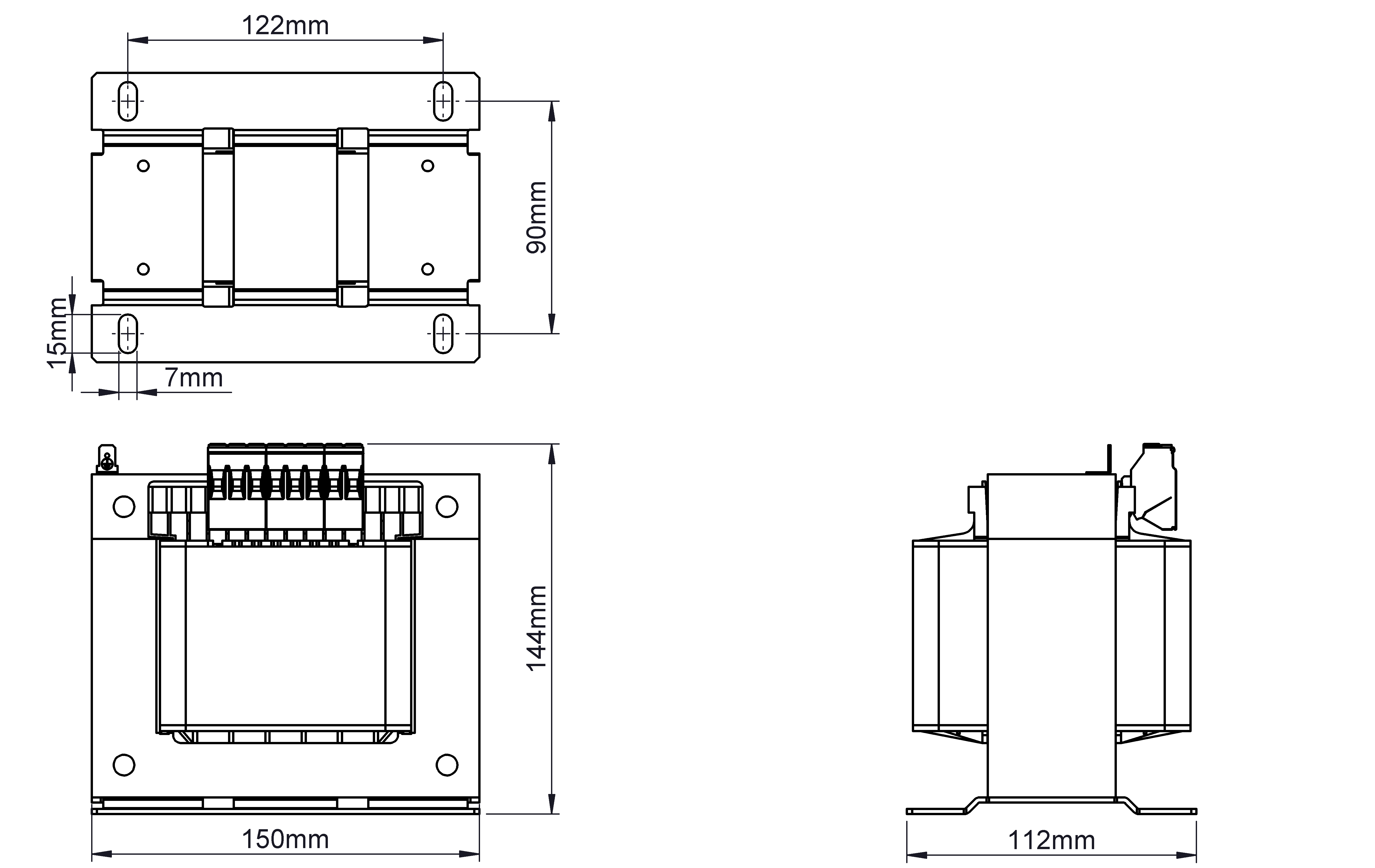

Maße und Gewichte
| Breite | 112 mm / 4,41 in |
| Höhe | 135 mm / 5,31 in |
| Tiefe | 150 mm / 5,91 in |
| Gewicht | 7,71 kg / 17 lbs |
| Niederspannungsrichtlinie | EN 61558-2-13 |
