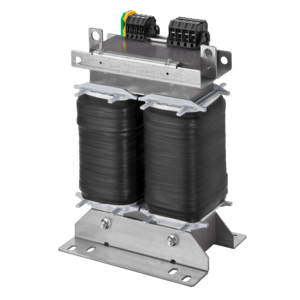

Steuertransformator
BUST 10000/4/23
Eigenschaften
Allgemeine Daten
Steuertransformatoren der Baureihe BUST sorgen für eine sichere galvanische Trennung des Primärstromkreises vom Sekundärstromkreis. Dabei schützt das einzigartige Vakuumimprägnierverfahren BLOCK IMPEX die Transformatoren bestens gegen äußere Einflüsse bei verringerter Geräuschentwicklung. Die Transformatoren verfügen über eine niedrige Bauhöhe.
Vorteile
› Steuertransformator nach EN (IEC) 61558-2-2
› Hohe Leistungsdichte durch ein kompaktes Konstruktionskonzept
› Primärseitig ±5 % Anzapfungen zur Spannungsanpassung
› Sehr gutes Einschaltverhalten durch verringerte Einschaltströme
› Liegende Bauform
› Berührungsgeschützte Anschlussklemmen nach UVV BGV A3
| Produkt | Steuertransformator |
| Bestellnummer | BUST 10000/4/23 |
| Baureihe | BUST |
| Leistung | 10.000 VA |
| Eingang | 380 V / 400 V / 420 V |
| Ausgang | 2 x 115 V • 43,5 Aac |
| Phasen | 1 |
| Frequenzbereich | 50 Hz bis 60 Hz |
| Kurzschlussverluste | 224 W |
| Leerlaufverluste | 100 W |
| Kurzzeitleistung | 27.000 VA |
| Kurzschlussspannung uk | 2,7 % |
| EN Isolierstoffklasse | B (130°C) |
| UL Isolierstoffklasse | class 130 |
| Einschaltdauer | 100 % |
| Leitermaterial | Kupfer |
| Wirkungsgrad | 96,9 % |
Allgemein
| Kurzschlussfestigkeit | nicht kurzschlussfest |
| Schaltgruppe | Iii0 |
| Kühlungsart | AN |
Umgebung
| Umgebungstemperatur | -20 °C bis 40 °C / -4 °F bis 104 °F |
| Max. Aufstellhöhe | 2.000 m / 6.562 ft |
Schutz und Sicherheit
| Schutzart | IP 00 |
| Schutzklasse (vorbereitet) | I |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 2 |
Anschlussinformationen
| Anschluss Eingang | Schraubklemme |
| Anschluss Ausgang | Schraubklemme |
| Anschluss PE | Schraubklemme |
Maße und Gewichte
| Breite | 400 mm / 15,75 in |
| Höhe | 245 mm / 9,65 in |
| Tiefe | 320 mm / 12,6 in |
| Gewicht | 86 kg / 189,597 lbs |
| Niederspannungsrichtlinie | EN 61558-2-2 |
| Zulassung cURus - Recognized | UL 5085-1/-2; CSA 22.2 |
