Steuer- und Trenntransformator

TT1 10-4-23

Eigenschaften

Allgemeine Daten

Steuertransformatoren der Baureihe TT1 sorgen für eine sichere galvanische Trennung des Primärstromkreises vom Sekundärstromkreis. Das einzigartige Vakuumimprägnierverfahren BLOCK IMPEX schützt bestens gegen äußere Einflüsse bei verringerter Geräuschentwicklung. Die Transformatoren überzeugen durch eine große Varianz an Befestigungsmöglichkeiten und integrierten Kranösen für Transport und Montage.

Vorteile

 Steuer- und Trenntransformator nach EN (IEC) 61558-2-2 und EN (IEC) 61558-2-4

 Patentierte Montagetechnik

 Primärseitig ±5 % Anzapfungen zur Spannungsanpassung

 Fixierte, berührungsgeschützte Schraubanschlussklemmen nach UVV BGV A3

 Platzsparend durch stehende Bauform

Produkt Steuer- und Trenntransformator
Bestellnummer TT1 10-4-23
Baureihe TT1
Leistung 10.000 VA
Eingang 380 V / 400 V / 420 V
Ausgang 2 x 115 V • 43,5 Aac
Phasen 1
Frequenzbereich 50 Hz bis 60 Hz
Kurzschlussverluste 183 W
Leerlaufverluste 152 W
Kurzzeitleistung 34.300 VA
Kurzschlussspannung uk 1,5 %
EN Isolierstoffklasse F (155°C)
UL Isolierstoffklasse class 155
Einschaltdauer 100 %
Leitermaterial Kupfer
Wirkungsgrad 96,8 %
Allgemein
Kurzschlussfestigkeit nicht kurzschlussfest
Schaltgruppe Iii0
Kühlungsart AN
Umgebung
Umgebungstemperatur -20 °C bis 40 °C / -4 °F bis 104 °F
Max. Aufstellhöhe 2.000 m / 6.562 ft
Schutz und Sicherheit
Schutzart IP XX B
Schutzklasse (vorbereitet) I
Überspannungskategorie III
Verschmutzungsgrad 1
Anschlussinformationen
Anschluss Eingang Schraubklemme
Anschluss Ausgang Schraubklemme
Anschluss PE Schraubklemme

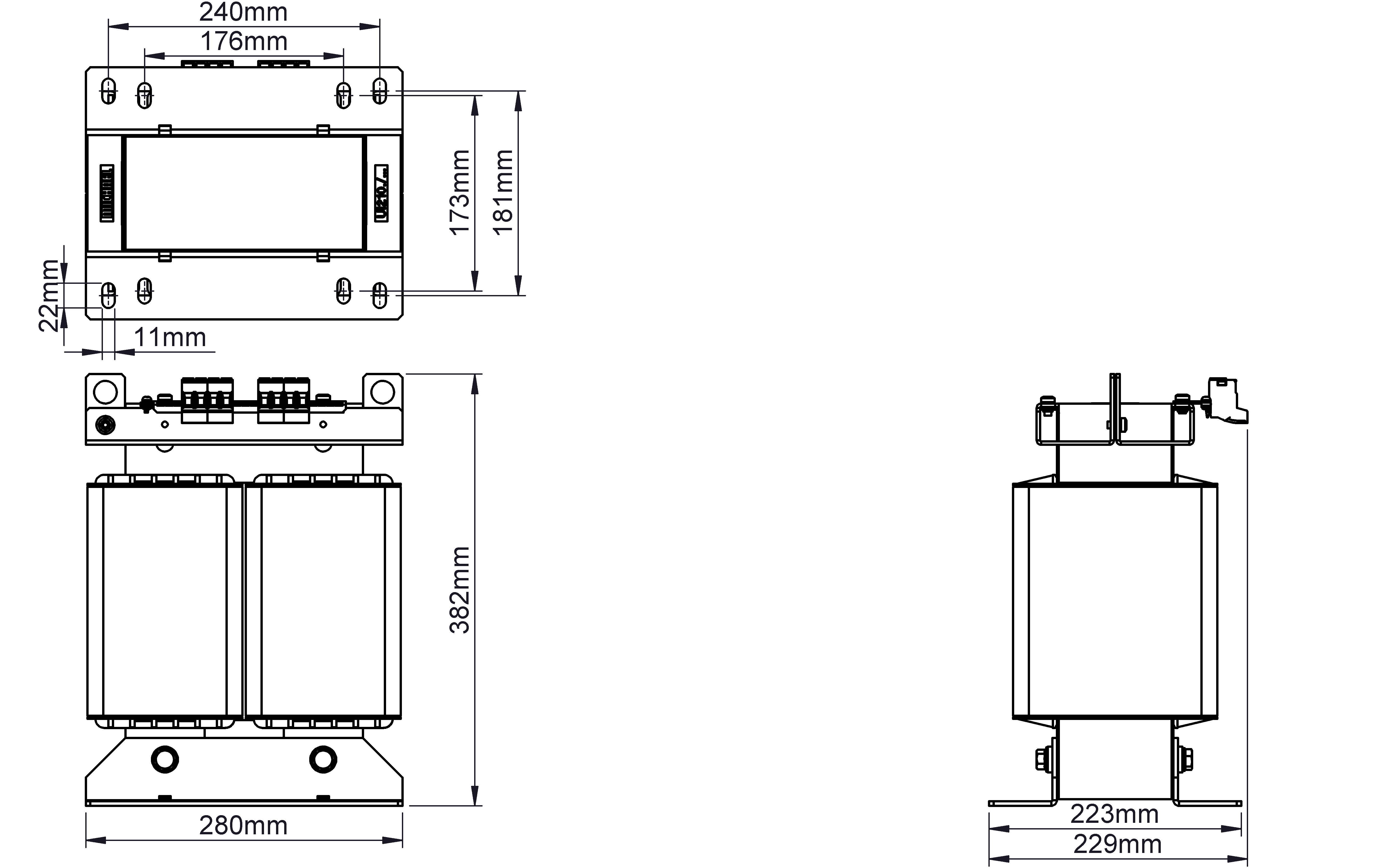

Maße und Gewichte
Breite 280 mm / 11,02 in
Höhe 385 mm / 15,16 in
Tiefe 230 mm / 9,06 in
Gewicht 75 kg / 165,347 lbs
Niederspannungsrichtlinie EN 61558-2-2
EN 61558-2-4
Zulassung cURus - Recognized UL 5085-1/-2; CSA 22.2
