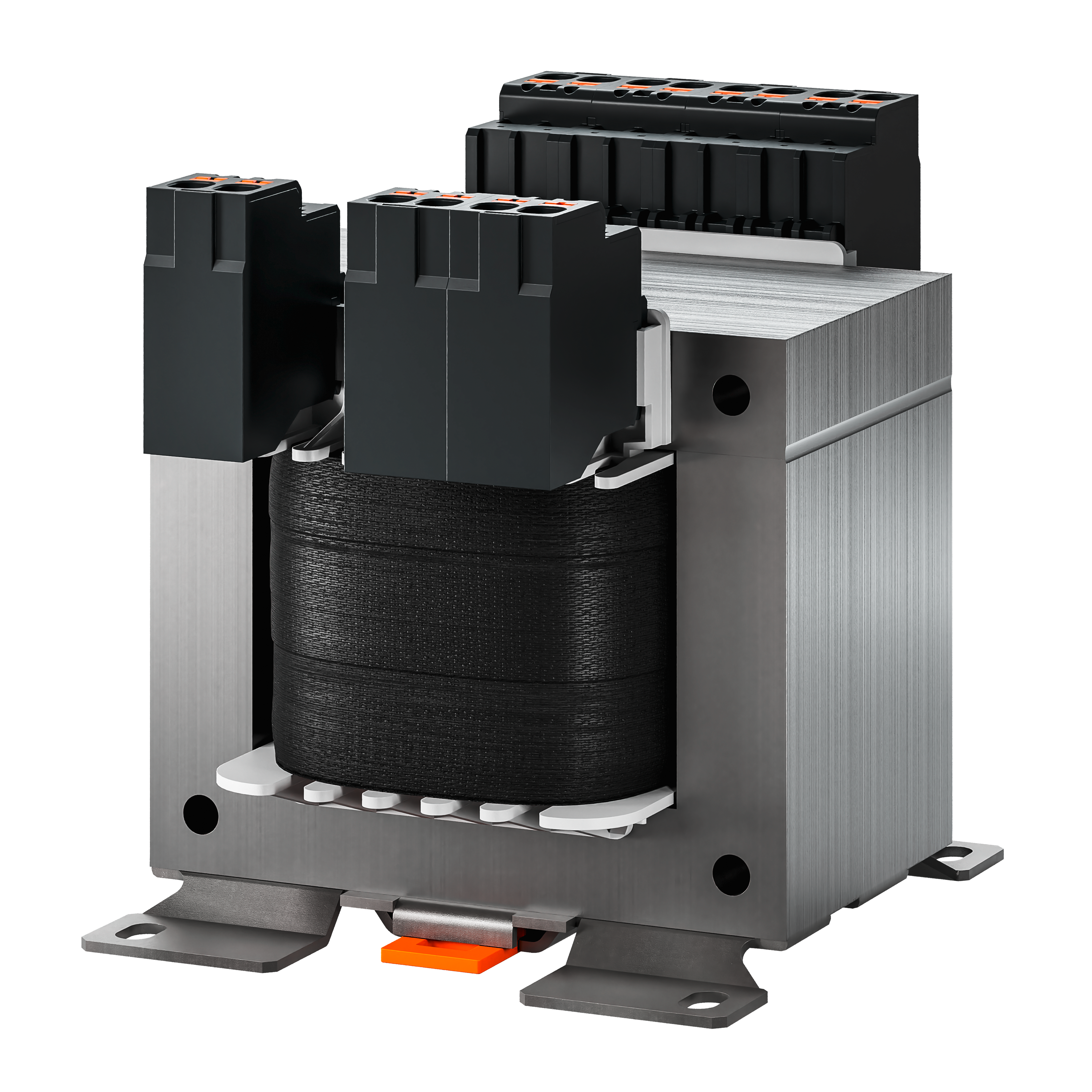

控制和保护变压器
USTE 100/2x12
特性
常规数据
USTE 系列的控制变压器用于通用电压调整，并确保初级电路与次级电路的安全电气隔离。独特的 BLOCK IMPEX 真空浸渍工艺为变压器提供了卓越的外部影响保护，同时降低了噪音水平。得益于创新的推入式接线端子技术，安装变得简单快捷。
优势
› 符合 EN (IEC) 61558-2-2 和 EN (IEC) 61558-2-6 标准的控制和安全隔离变压器
› 由于降低了浪涌电流，具有非常好的启动性能
› 通过紧凑的设计概念实现高功率密度
› 根据 UVV BGV A3 标准，接线端子具备防触摸保护
› 带有用于螺钉和导轨安装的组合底板
| 产品 | 控制和保护变压器 |
| 订货号 | USTE 100/2x12 |
| 系列 | USTE |
| 功率 | 100 VA |
| 输入 | 208 V / 230 V / 380 V / 400 V / 415 V / 440 V / 460 V / 480 V / 500 V / 525 V / 550 V / 575 V / 600 V |
| 输出 | 2 x 12 V • 4.17 Aac |
| 相 | 1 |
| 频率范围 | 50 Hz 至 60 Hz |
| 短路损耗 | 11.07 W |
| 空载损耗 | 5.04 W |
| 短期功率 | 310 VA |
| 短路电压 uk | 9.5 % |
| EN 绝缘等级 | B (130°C) |
| UL 绝缘等级 | class 130 |
| 接通时间 | 100 % |
| 导体材料 | 铜 |
| 效率 | 86.1 % |
一般
| 短路强度 | 无短路保护 |
| 切换组 | IIii0 |
| 冷却类型 | AN |
环境
| 环境温度 | -20 °C 至 40 °C / -4 °F 至 104 °F |
| 最大安装高度 | 2,000 m / 6,562 ft |
保护与安全
| 保护类型 | IP 00 |
| 保护等级 （预备） | I |
| 过压类别 | III |
| 污染等级 | 1 |
电气连接信息
| 输入连接 | 推入端子 |
| 输出连接 | 推入端子 |
| PE连接 | 扁平插头连接 |
尺寸和重量
| 宽度 | 84 mm / 3.31 in |
| 高度 | 100 mm / 3.94 in |
| 深度 | 113 mm / 4.45 in |
| 重量 | 2.05 kg / 4.519 lbs |
一般
| 可以安装TS35导轨 | Ja |
| 低压指令 |
EN 61558-2-2 EN 61558-2-6 |
| 认证 cULus - Listed | UL 5085-1/-2; CSA 22.2 |
