控制和隔离变压器

STSU 2500/23

特性

常规数据

STSU 系列的变压器确保初级电路与次级电路的安全电气隔离。独特的 BLOCK IMPEX 真空浸渍工艺为变压器提供了卓越的外部影响保护,同时降低了噪音水平。坚固的金属底板带有长孔,可确保简单且安全的安装。

优势

 符合 EN (IEC) 61558-2-2 和 EN (IEC) 61558-2-4 标准的控制和隔离变压器

 双输入电压 230 和 400 Vac

 由于降低了浪涌电流,具有非常好的启动性能

 初级侧 ±15 V 分接头,用于电压调整

 根据 UVV BGV A3 标准,接线端子具备防触摸保护

产品 控制和隔离变压器
订货号 STSU 2500/23
系列 STSU
功率 2,500 VA
输入 230 V / 400 V ± 15 V
输出 2 x 115 V • 10.8 Aac
1
频率范围 50 Hz 至 60 Hz
短路损耗 65 W
空载损耗 37 W
短期功率 12,400 VA
短路电压 uk 2.7 %
EN 绝缘等级 B (130°C)
UL 绝缘等级 class 130
接通时间 100 %
导体材料
效率 96.1 %
一般
短路强度 无短路保护
切换组 Iii0
屏蔽绕组
冷却类型 AN
环境
环境温度 -20 °C 至 40 °C / -4 °F 至 104 °F
最大安装高度 2,000 m / 6,562 ft
保护与安全
保护类型 IP 00
保护等级 (预备) I
过压类别 III
污染等级 1
电气连接信息
输入连接 螺丝端子
输出连接 螺丝端子
PE连接 螺丝端子

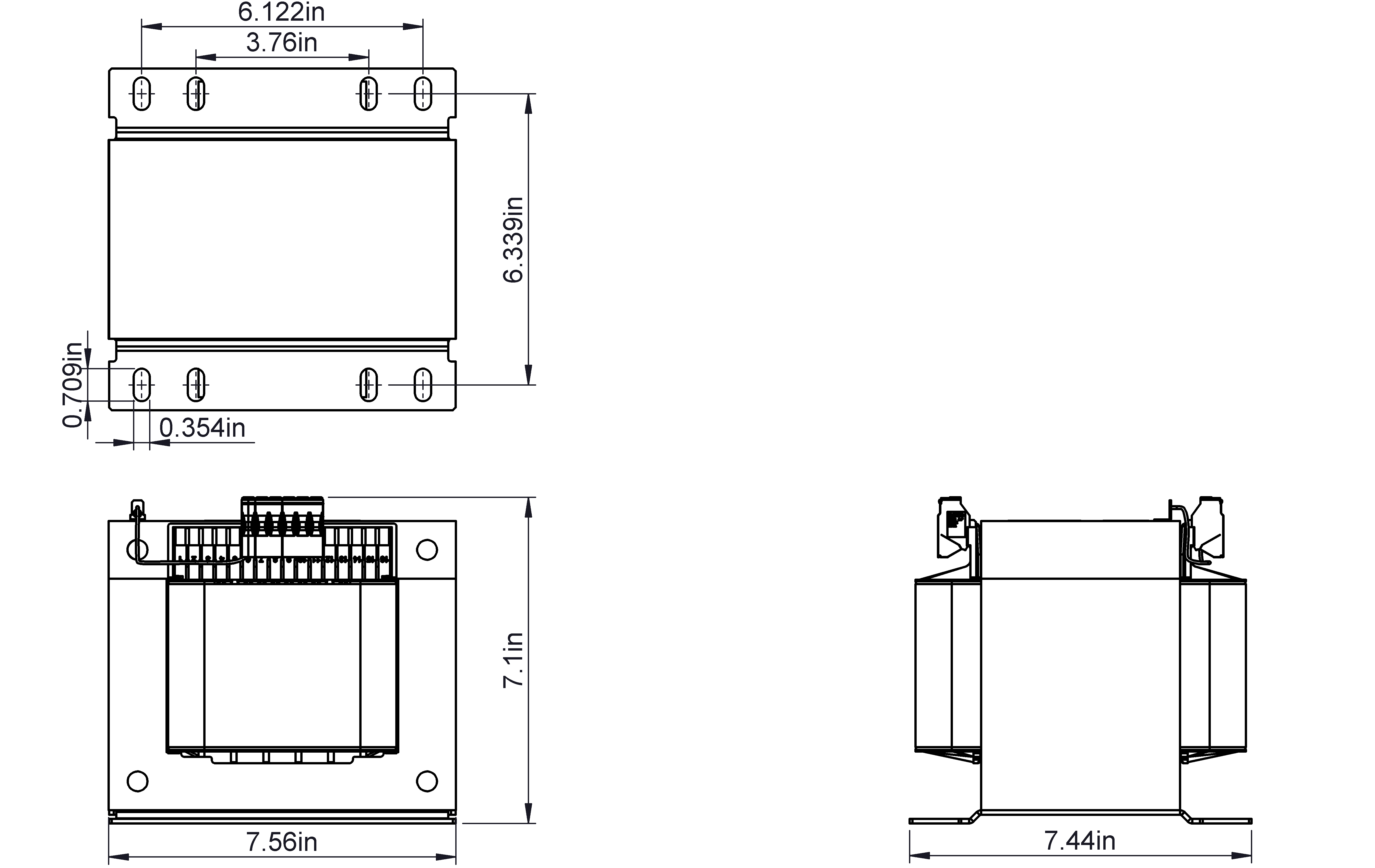

尺寸和重量
宽度 192 mm / 7.56 in
高度 185 mm / 7.28 in
深度 189 mm / 7.44 in
重量 26.3 kg / 57.982 lbs
低压指令 EN 61558-2-2
EN 61558-2-4
认证 cURus - Recognized UL 5085-1/-2; CSA 22.2
