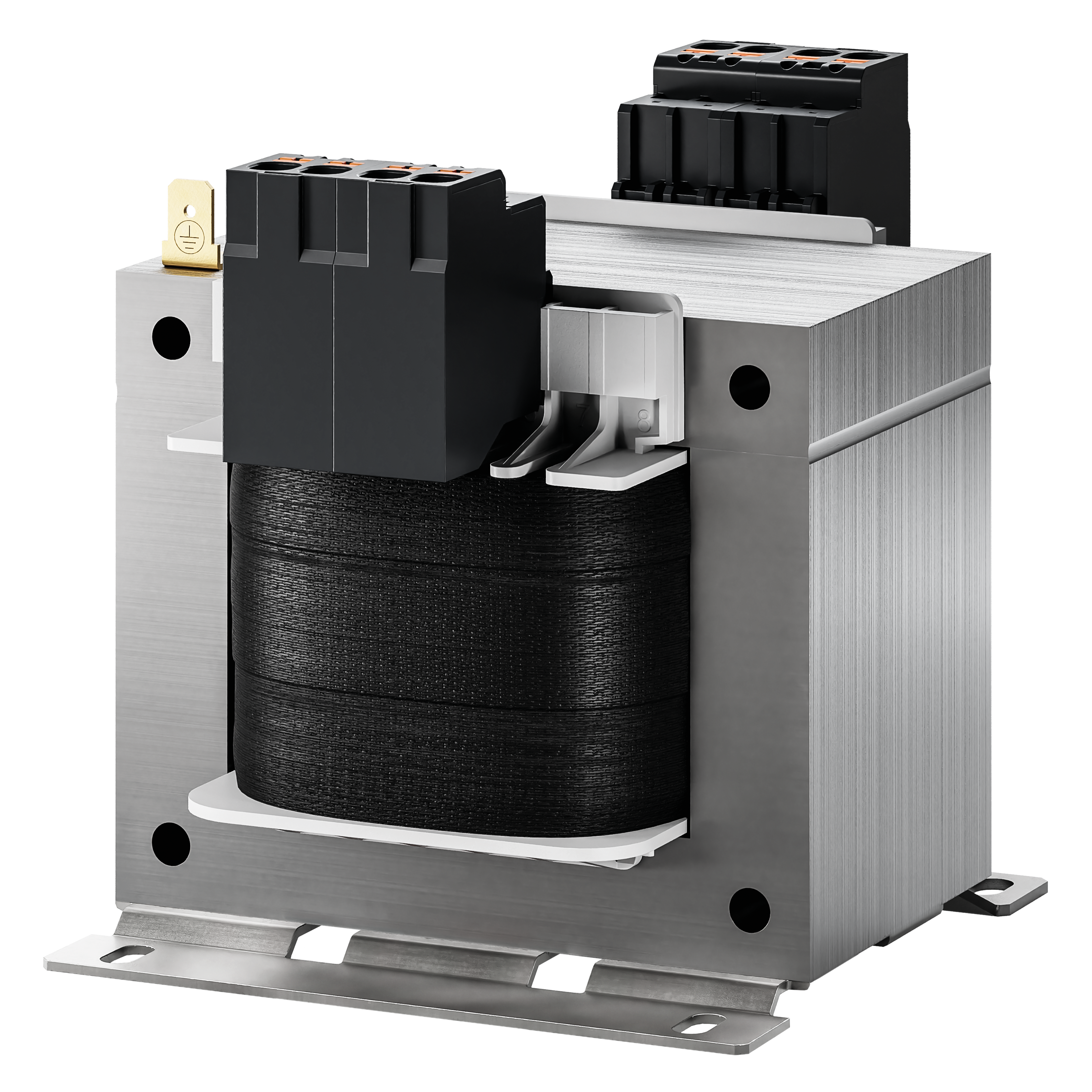

控制和隔离变压器
STEU 800/23
特性
常规数据
STEU 系列的变压器确保初级电路与次级电路的安全电气隔离。独特的 BLOCK IMPEX 真空浸渍工艺为变压器提供了卓越的外部影响保护，同时降低了噪音水平。得益于创新的推入式接线端子技术，安装变得简单快捷。
优势
› 符合 EN (IEC) 61558-2-2 和 EN (IEC) 61558-2-4 标准的控制和隔离变压器
› 双输入电压 230 和 400 Vac
› 由于降低了浪涌电流，具有非常好的启动性能
› 通过紧凑的设计概念实现高功率密度
› 初级侧 ±15 V 分接头，用于电压调整
› 根据 UVV BGV A3 标准，接线端子具备防触摸保护
| 产品 | 控制和隔离变压器 |
| 订货号 | STEU 800/23 |
| 系列 | STEU |
| 功率 | 800 VA |
| 输入 | 230 V / 400 V ± 15 V |
| 输出 | 2 x 115 V • 3.48 Aac |
| 相 | 1 |
| 频率范围 | 50 Hz 至 60 Hz |
| 短路损耗 | 35.91 W |
| 空载损耗 | 21.76 W |
| 短期功率 | 3,400 VA |
| 短路电压 uk | 3.2 % |
| EN 绝缘等级 | B (130°C) |
| UL 绝缘等级 | class 130 |
| 接通时间 | 100 % |
| 导体材料 | 铜 |
| 效率 | 93.3 % |
一般
| 短路强度 | 无短路保护 |
| 切换组 | Iii0 |
| 冷却类型 | AN |
环境
| 环境温度 | -20 °C 至 40 °C / -4 °F 至 104 °F |
| 最大安装高度 | 2,000 m / 6,562 ft |
保护与安全
| 保护类型 | IP 00 |
| 保护等级 （预备） | I |
| 过压类别 | III |
| 污染等级 | 1 |
电气连接信息
| 输入连接 | 推入端子 |
| 输出连接 | 推入端子 |
| PE连接 | 扁平插头连接 |
尺寸和重量
| 宽度 | 150 mm / 5.91 in |
| 高度 | 146 mm / 5.75 in |
| 深度 | 136 mm / 5.35 in |
| 重量 | 10.2 kg / 22.487 lbs |
| 低压指令 |
EN 61558-2-2 EN 61558-2-4 |
| 认证 cURus - Recognized | UL 5085-1/-2; CSA 22.2 |
