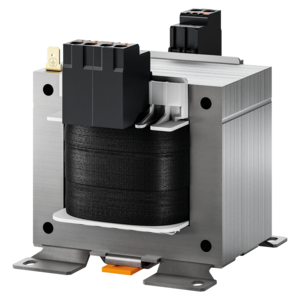

控制和保护变压器
ST 63/4/42
特性
优势
› 减小冲击电流
› 紧凑的机构实现每次流量的高功率
› 输入端设置±5 %的分接，用于电压调节
› 良好的防潮保护和通过BLOCK IMPEX真空浸渍确保产生较小的噪声确保较小的噪声
› 接线端子触摸保护 ，符合 UVV BGV A3 要求
› 用带长孔的坚固金属支撑角铁实施便捷固定
| 产品 | 控制和保护变压器 |
| 订货号 | ST 63/4/42 |
| 系列 | ST |
| 功率 | 63 VA |
| 输入 | 380 V / 400 V / 420 V |
| 输出 | 42 V • 1.5 Aac |
| 相 | 1 |
| 频率范围 | 50 Hz 至 60 Hz |
| 短路损耗 | 8.3 W |
| 空载损耗 | 3.3 W |
| 短期功率 | 110 VA |
| 短路电压 uk | 9.5 % |
| EN 绝缘等级 | B (130°C) |
| UL 绝缘等级 | class 105 |
| 接通时间 | 100 % |
| 导体材料 | 铜 |
| 效率 | 84.5 % |
一般
| 短路强度 | 无短路保护 |
| 切换组 | Ii0 |
| 冷却类型 | AN |
环境
| 环境温度 | -20 °C 至 40 °C / -4 °F 至 104 °F |
| 最大安装高度 | 2,000 m / 6,562 ft |
保护与安全
| 保护类型 | IP 00 |
| 保护等级 （预备） | I |
| 过压类别 | III |
| 污染等级 | 2 |
电气连接信息
| 输入连接 | 螺丝端子 |
| 输出连接 | 螺丝端子 |
| PE连接 | 扁平插头连接 |
尺寸和重量
| 宽度 | 78 mm / 3.07 in |
| 高度 | 89 mm / 3.5 in |
| 深度 | 72 mm / 2.83 in |
| 重量 | 1.3 kg / 2.87 lbs |
| 低压指令 |
EN 61558-2-2 EN 61558-2-6 |
| 认证 cURus - Recognized | UL 5085-1/-2; CSA 22.2 |
| 认证 VDE |
VDE 0570-2-x (DIN EN 61558-2-x) |
