安全隔离变压器

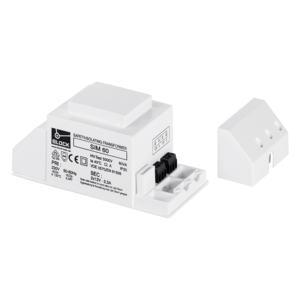

SIM 60
特性
常规数据
SIM 系列的安全变压器确保初级电路与次级电路的安全电气隔离。这些变压器根据 EN (IEC) 61558-2-6 标准制造，防护等级为 IP 20。通过限制输出电压，这些变压器适用于构建 SELV 和 PELV 电路。
优势
› 集成短路和过载保护
› 双输出线圈可用于串联或并联连接
› 通过 XtraDenseFill 树脂全封装实现出色的防潮性能和低噪音
› 带有应力消除功能的盖下螺钉接线端子
| 产品 | 安全隔离变压器 |
| 订货号 | SIM 60 |
| 系列 | SIM |
| 功率 | 60 VA |
| 输入 | 230 V |
| 输出 | 2 x 12 V • 2.5 Aac |
| 相 | 1 |
| 频率范围 | 50 Hz 至 60 Hz |
| 空载损耗 | 3.3 W |
| EN 绝缘等级 | A (105°C) |
| 接通时间 | 100 % |
| 导体材料 | 铜 |
| 效率 | 84 % |
一般
| 短路强度 | 条件下的短路保护 |
| 切换组 | Ii |
| 冷却类型 | AN |
环境
| 环境温度 | -20 °C 至 40 °C / -4 °F 至 104 °F |
| 最大安装高度 | 2,000 m / 6,562 ft |
保护与安全
| 保护类型 | IP 20 |
| 保护等级 （预备） | II |
| 过压类别 | III |
| 污染等级 | 2 |
电气连接信息
| 输入连接 | 螺丝端子 |
| 输出连接 | 螺丝端子 |
尺寸和重量
| 宽度 | 166 mm / 6.54 in |
| 高度 | 76 mm / 2.99 in |
| 深度 | 77 mm / 3.03 in |
| 重量 | 1.6 kg / 3.527 lbs |
| 低压指令 | EN 61558-2-6 |
| 认证 VDE |
VDE 0570-2-x (DIN EN 61558-2-x) |
