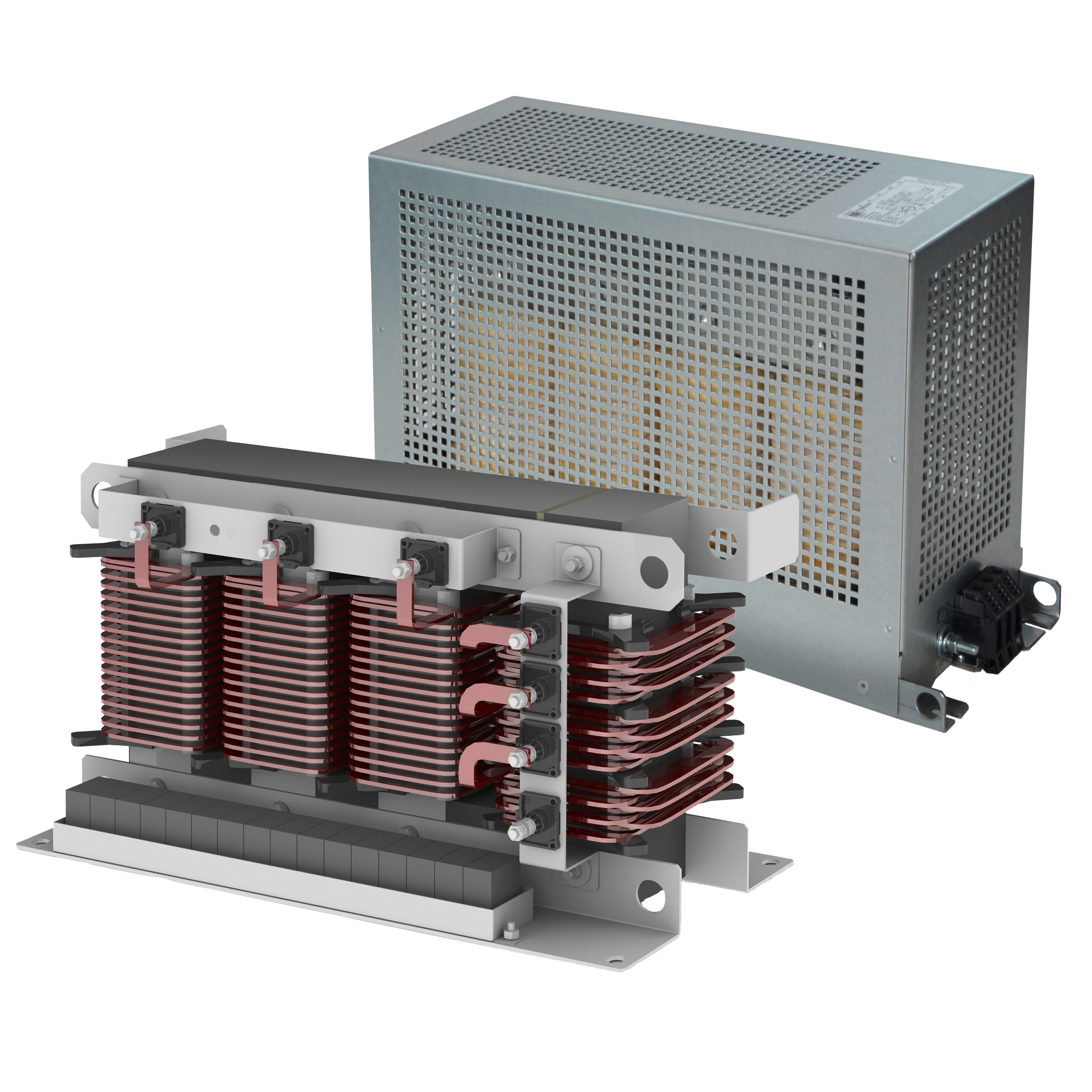

全级正弦滤波器
SF4-CD006-500-0
特性
优势
› 改善驱动系统的总效果
› 可使用无屏蔽电机导线
› 改善导线和发射的干扰发射(150 kHz – 300 MHz
› 明显降低导电电流
› 消除轴承电流
› 提高电机的使用寿命
| 产品 | 全级正弦滤波器 |
| 订货号 | SF4-CD006-500-0 |
| 系列 | SF4 |
| 电感 | 3x 6 mH |
| 额定电流 | 3x 6 Aac |
| 线性电流 | 3x 15 Aac |
| 电压范围 | 0 V 至 500 V |
| 额定电压 | 500 V |
| 相 | 3 |
| 频率范围 | 5 Hz 至 150 Hz |
| 时钟频率范围 | 至 16 kHz |
| EN 绝缘等级 | H (180°C) |
| UL 绝缘等级 | class 180 |
| 接通时间 | 100 % |
| 损耗功率 | 80.00 W |
| 导体材料 | 铜 |
一般
| 接通时间 | 100 % |
| 冷却类型 | AN |
环境
| 环境温度 | -10 °C 至 45 °C / 14 °F 至 113 °F |
| 最大安装高度 | 1,000 m / 3,281 ft |
保护与安全
| 保护类型 | IP XX A |
| 保护等级 （预备） | I |
| 污染等级 | 2 |
电气连接信息
| 输入连接 | 螺丝端子 |
| 输出连接 | 螺丝端子 |
| PE连接 | 螺栓连接 |
尺寸和重量
| 宽度 | 312 mm / 12.28 in |
| 高度 | 155 mm / 6.1 in |
| 深度 | 102 mm / 4.02 in |
| 重量 | 6.5 kg / 14.33 lbs |
| 低压指令 | EN 61558-2-20 |
| 认证 cULus - Listed | UL 508; CSA 22.2 |
