无线干扰抑制滤波器，三相

HLD 110-500/8

下载数据表
...的插图 BLOCK 商品: HLD 110-500/8 ...的插图 BLOCK 商品: HLD 110-500/8

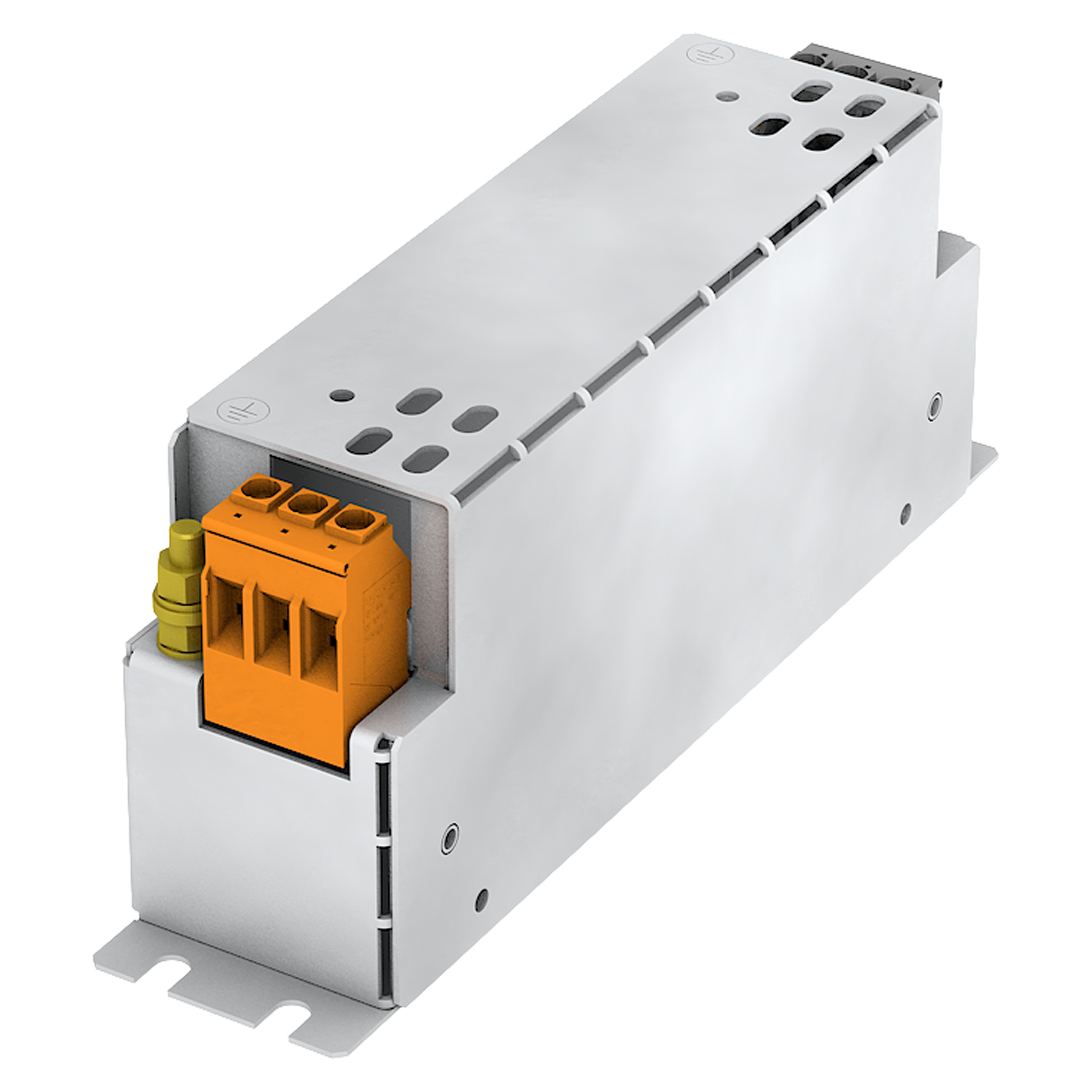

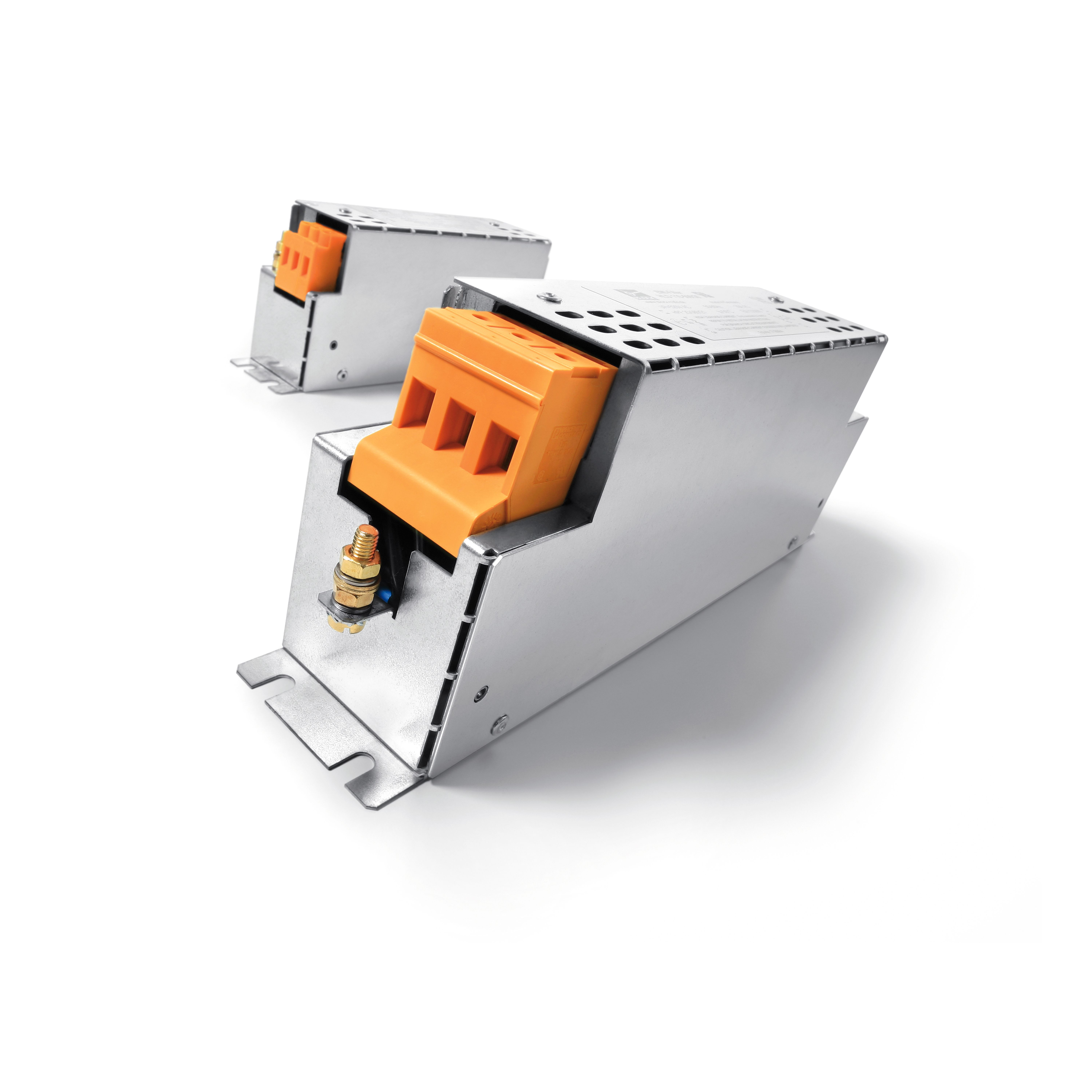

图片显示 HLD 110-500/8
Picture Objective

特性

优势

› 适用较高要求

› 单级过滤方案

› 抵抗经线路传导的干扰源有效滤波效应

› 连接负载抗干扰能力的提升

产品 无线干扰抑制滤波器，三相
订货号 HLD 110-500/8
系列 HLD 110
电感 3x 8 mH
额定电流 3x 8 Aac
电压范围 0 V 至 520 V
额定电压 480 V
相 3
频率范围 50 Hz 至 60 Hz
电机或变频器功率 3 kW / 4.02 HP
EN 绝缘等级 A (105°C)
UL 绝缘等级 class 105
接通时间 100 %
损耗功率 6.00 W
导体材料 铜
一般
接通时间 100 %
冷却类型 AN
环境
环境温度 -25 °C 至 50 °C / -13 °F 至 122 °F
最大安装高度 1,000 m / 3,281 ft
保护与安全
保护类型 IP 20
保护等级 （预备） I
污染等级 2
电气连接信息
输入连接 螺丝端子
输出连接 螺丝端子
PE连接 螺栓连接
尺寸和重量
宽度 45 mm / 1.77 in
高度 75 mm / 2.95 in
深度 190 mm / 7.48 in
重量 0.87 kg / 1.918 lbs
RoHS compliant EN IEC 63000
认证 cURus - Recognized UL 1283; CSA 22.2
