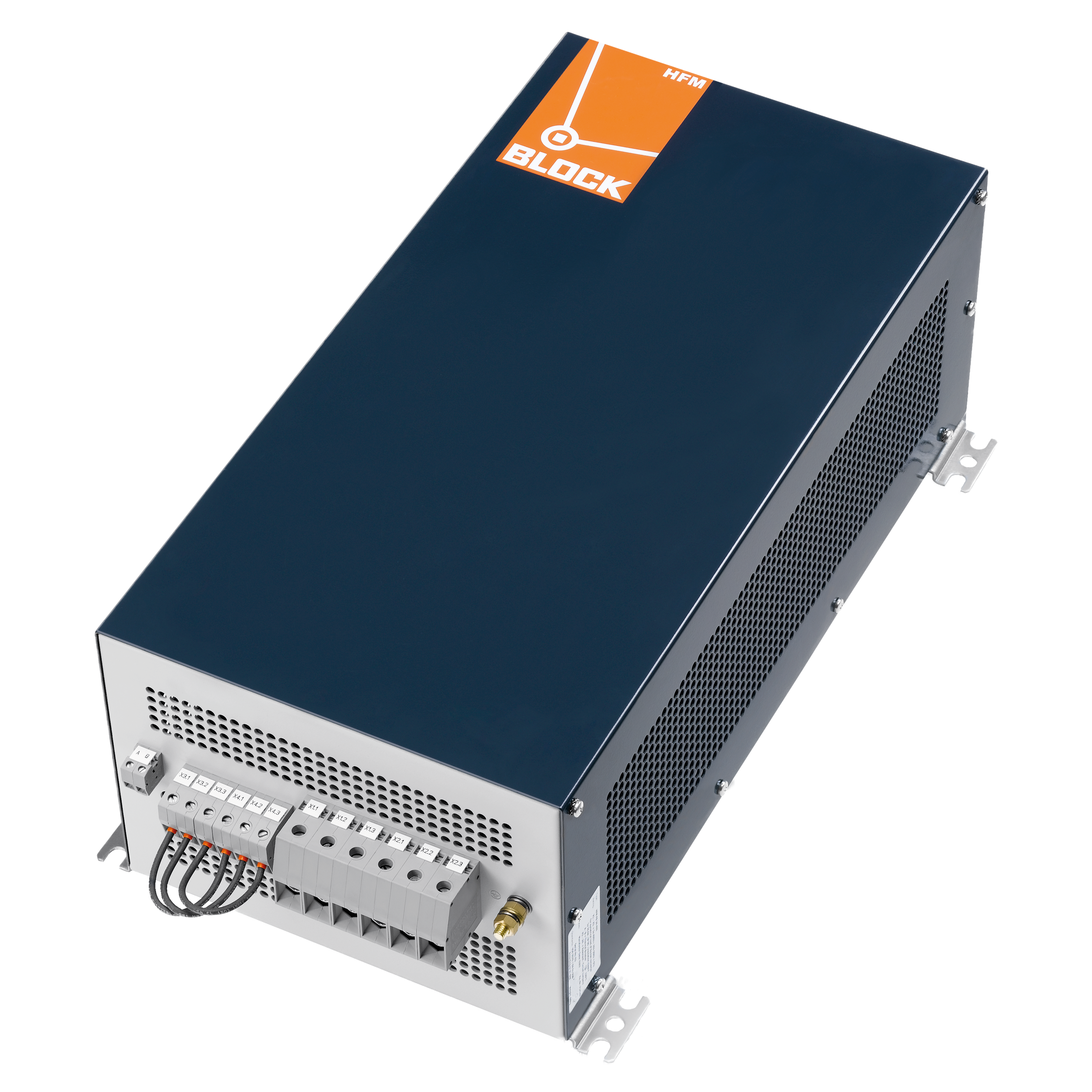

谐波滤波器，三相
HFM-FB 7-400
特性
优势
› 针对带非稳压 B6U 二极管整流器或稳压 B6C 晶闸管桥的设备的电源正玄电流消耗
› 符合 EN 61000-3-2, EN 61000-3-12
› 遵守 IEEE 519,D-A-CH-CZ 情况下支持
› Cos(phi) 0,95 在额定电流情况下
› 对于 4% uK 来说电源扼流圈几乎没有中间回路电压降
› HFM 作为适用多个变频器的中央蜂鸣过滤器
| 产品 | 谐波滤波器，三相 |
| 订货号 | HFM-FB 7-400 |
| 系列 | HFM-FB |
| 电感 | 3x 0 mH |
| 额定电流 | 3x 10 Aac |
| 线性电流 | 3x 15 Aac |
| 电压范围 | 380 V 至 420 V |
| 额定电压 | 400 V |
| 相 | 3 |
| 频率范围 | 50 Hz |
| 电机或变频器功率 | 5 kW / 6.71 HP |
| EN 绝缘等级 | F (155°C) |
| UL 绝缘等级 | class 155 |
| 接通时间 | 100 % |
| 损耗功率 | 64.00 W |
一般
| 接通时间 | 100 % |
| 冷却类型 | AN |
| 切换组 | III0 |
| 温度监控 | Bi-Metall Schalter |
环境
| 环境温度 | -10 °C 至 40 °C / 14 °F 至 104 °F |
| 最大安装高度 | 1,000 m / 3,281 ft |
保护与安全
| 保护类型 | IP 00 |
| 保护等级 （预备） | I |
| 污染等级 | 2 |
电气连接信息
| 输入连接 | 螺丝端子 |
| 输出连接 | 螺丝端子 |
| PE连接 | 螺栓连接 |
尺寸和重量
| 宽度 | 455 mm / 17.91 in |
| 高度 | 242 mm / 9.53 in |
| 深度 | 165 mm / 6.5 in |
| 重量 | 17.49 kg / 38.559 lbs |
| 低压指令 | EN 61558-2-20 |
| RoHS compliant | EN IEC 63000 |
| 认证 cURus - Recognized | UL 508; CSA 22.2 |
