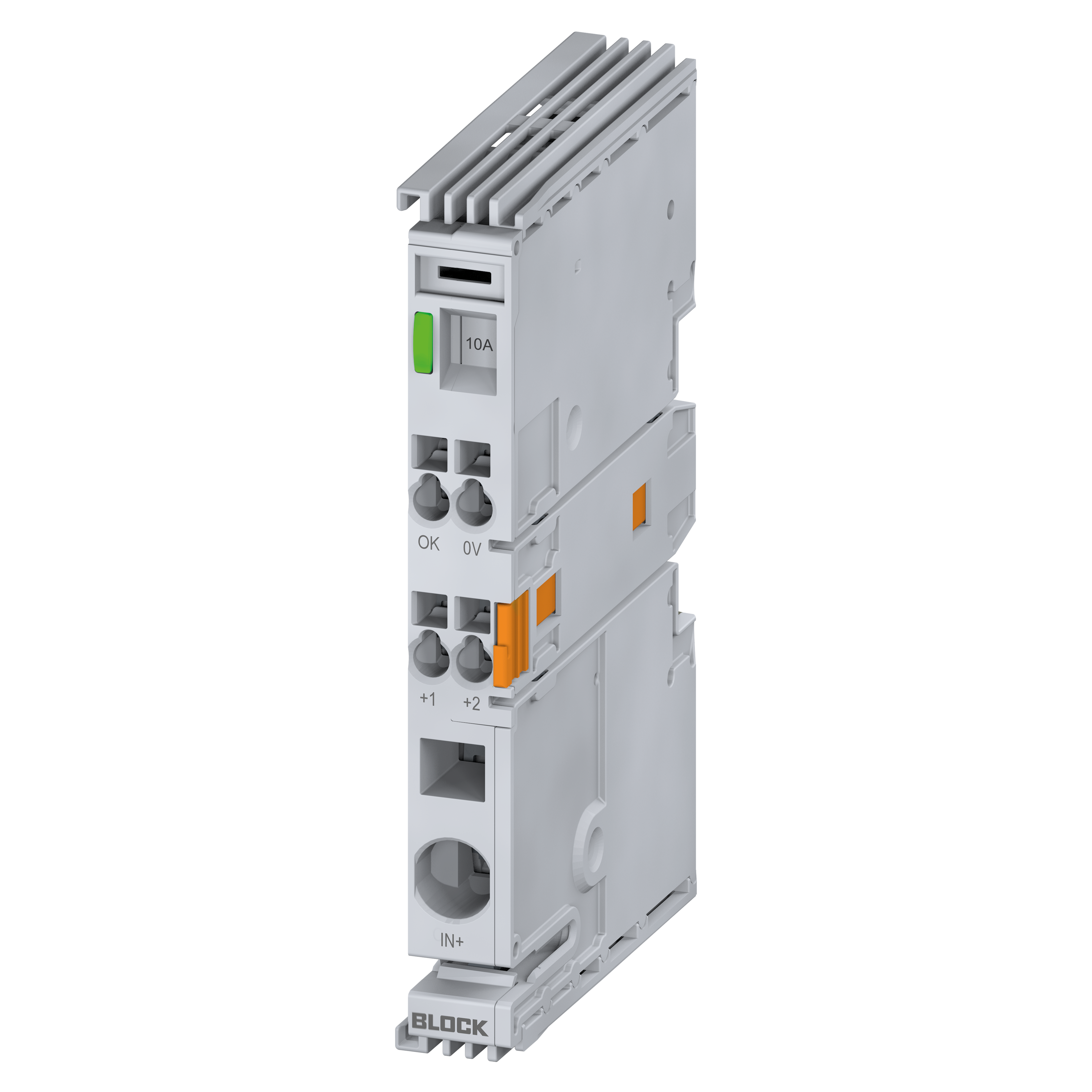

单通道断路器
EB-2724-100-0
特性
优势
› 自动信道分配
› 可选配远程低压关断
› 通过串联的电势增大模块的附加负荷输出端
› 3年保修
| 产品 | 单通道断路器 |
| 订货号 | EB-2724-100-0 |
| 系列 | EB-27 |
输入
| 输入额定电压 | 24 Vdc |
| 输入电压范围 | 18 Vdc 至 30 Vdc |
| 模块的最大连续电流 | 10 A |
| 最大连续电流馈电端子（+） | 40 A |
| 过压保护 | Suppressordioden |
| 馈电输入电压的最大纹波 | 3 % |
| 开关阈值 | 17.50 V |
输出
| 输出额定电压 | 24 Vdc |
| 输出额定电流 | 10 A |
| 每个输出通道的输出额定电流 | 10 A |
| 输出电压范围 | 24 Vdc |
| 输出通道数量 | 1 |
| 关闭阈值 | 16.7 V |
| 输入和输出之间的最大电压降 | 92 mV |
| 过载后切断输出后的最大等待时间（热松弛） | 5 s |
| 空载电流 @ 24 V | 12 mA |
| 最大反馈阻力 | 35 Vdc |
| 空载功耗 @ 24 V | 0.30 W |
| 输出并联连接 | Nicht erlaubt |
| 输出串联连接 | Nicht erlaubt |
| 释放特性 | 热磁特性 |
信号装置
| 信号输出 | 输出状态，防短路，DC 24 V，最大 25 mA，高电平 = 通道打开，低电平 = 通道关闭，错误 |
| 状态显示 | 绿色、黄色、红色 LED |
环境
| 根据EN 60721的气候等级 | 3K3 |
| 环境温度 | -25 °C 至 55 °C / -13 °F 至 131 °F |
| 储存温度 | -25 °C 至 85 °C / -13 °F 至 185 °F |
| 不结露的湿度 | 5 % 至 96 % |
| 冷却类型 | 自然对流 |
| 需要的最小距离（侧面） | 0 mm |
| 需要的最小距离（上/下） | 30 mm |
保护与安全
| 根据EN 50178 / 62103的污染等级 | 2 |
| 根据EN 61140的保护级别 | III, 无PE连接 |
尺寸和重量
| 宽度 | 12 mm / 0.47 in |
| 高度 | 99 mm / 3.9 in |
| 深度 | 60 mm / 2.36 in |
| 深度包括 DIN TH35 | 64.5 mm / 2.54 in |
| 重量 | 0.04 kg / 0.088 lbs |
