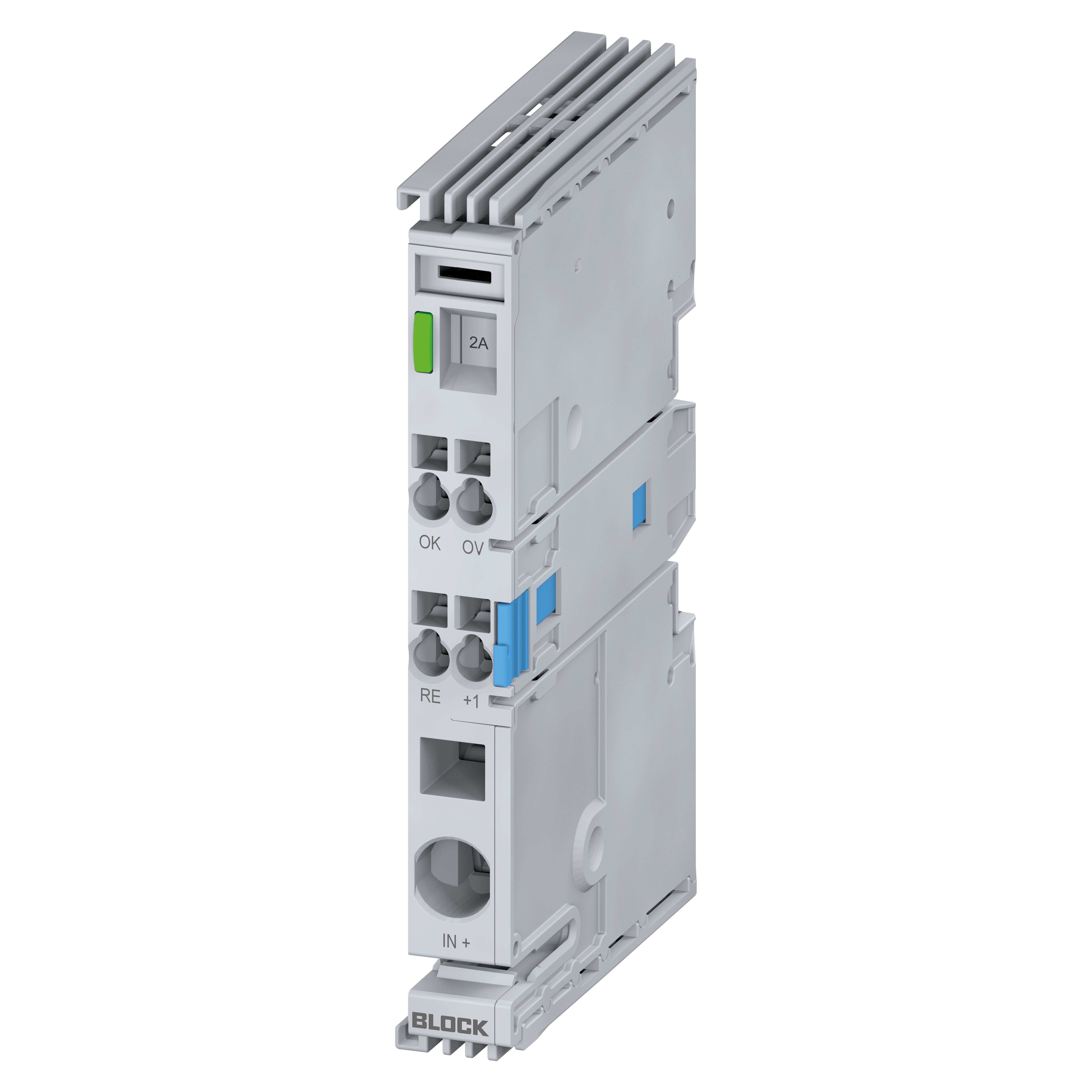

单通道断路器 限流

EB-1824-020-0

特性

优势

 自动信道分配

 通过通信模块可选择通信

 可选配远程低压关断

 触发电流可选择的设置可能性

 通过串联的电势增大模块的附加负荷输出端

 可选择负载相关激活

 带共同复位输入的版本

 3年保修

产品 单通道断路器 限流
订货号 EB-1824-020-0
系列 EB-18
输入
输入额定电压 24 Vdc
输入电压范围 18 Vdc 至 30 Vdc
模块的最大连续电流 2 A
最大连续电流馈电端子(+) 40 A
过压保护 Suppressordioden
馈电输入电压的最大纹波 3 %
开关阈值 17.50 V
输出
输出额定电压 24 Vdc
输出额定电流 2 A
每个输出通道的输出额定电流 2 A
输出电压范围 24 Vdc
输出通道数量 1
关闭阈值 16.7 V
输入和输出之间的最大电压降 55 mV
过载后切断输出后的最大等待时间(热松弛) 5 s
空载电流 @ 24 V 39 mA
最大反馈阻力 35 Vdc
空载功耗 @ 24 V 1.20 W
输出并联连接 Nicht erlaubt
输出串联连接 Nicht erlaubt
释放特性 主动电流限制
信号装置
信号输出 输出状态,防短路,DC 24 V,最大 25 mA,高电平 = 通道打开,低电平 = 通道关闭,错误
信号输入 Reset: high (min. 500 ms) > low, (high = 15 - 30 Vdc, low = 0 - 5 Vdc)
状态显示 绿色、黄色、红色 LED
环境
根据EN 60721的气候等级 3K3
环境温度 -25 °C 至 70 °C / -13 °F 至 158 °F
储存温度 -25 °C 至 85 °C / -13 °F 至 185 °F
不结露的湿度 5 % 至 96 %
冷却类型 自然对流
需要的最小距离(侧面) 0 mm
需要的最小距离(上/下) 30 mm
保护与安全
根据EN 50178 / 62103的污染等级 2
根据EN 61140的保护级别 III, 无PE连接
尺寸和重量
宽度 12 mm / 0.47 in
高度 99 mm / 3.9 in
深度 60 mm / 2.36 in
深度包括 DIN TH35 64.5 mm / 2.54 in
重量 0.04 kg / 0.088 lbs
...的插图 BLOCK 商品: EB-COV

EB-COV

覆盖左侧上的
...的插图 BLOCK 商品: EB-PMM

EB-PMM

输出扩展模块
...的插图 BLOCK 商品: EB-IO-LINK

EB-IO-LINK

通信模块
...的插图 BLOCK 商品: EB-BAR41

EB-BAR41

横向连接器用
...的插图 BLOCK 商品: EB-GND4

EB-GND4

接地分布模块
...的插图 BLOCK 商品: EB-MODBUS-RTU

EB-MODBUS-RTU

通信模块
