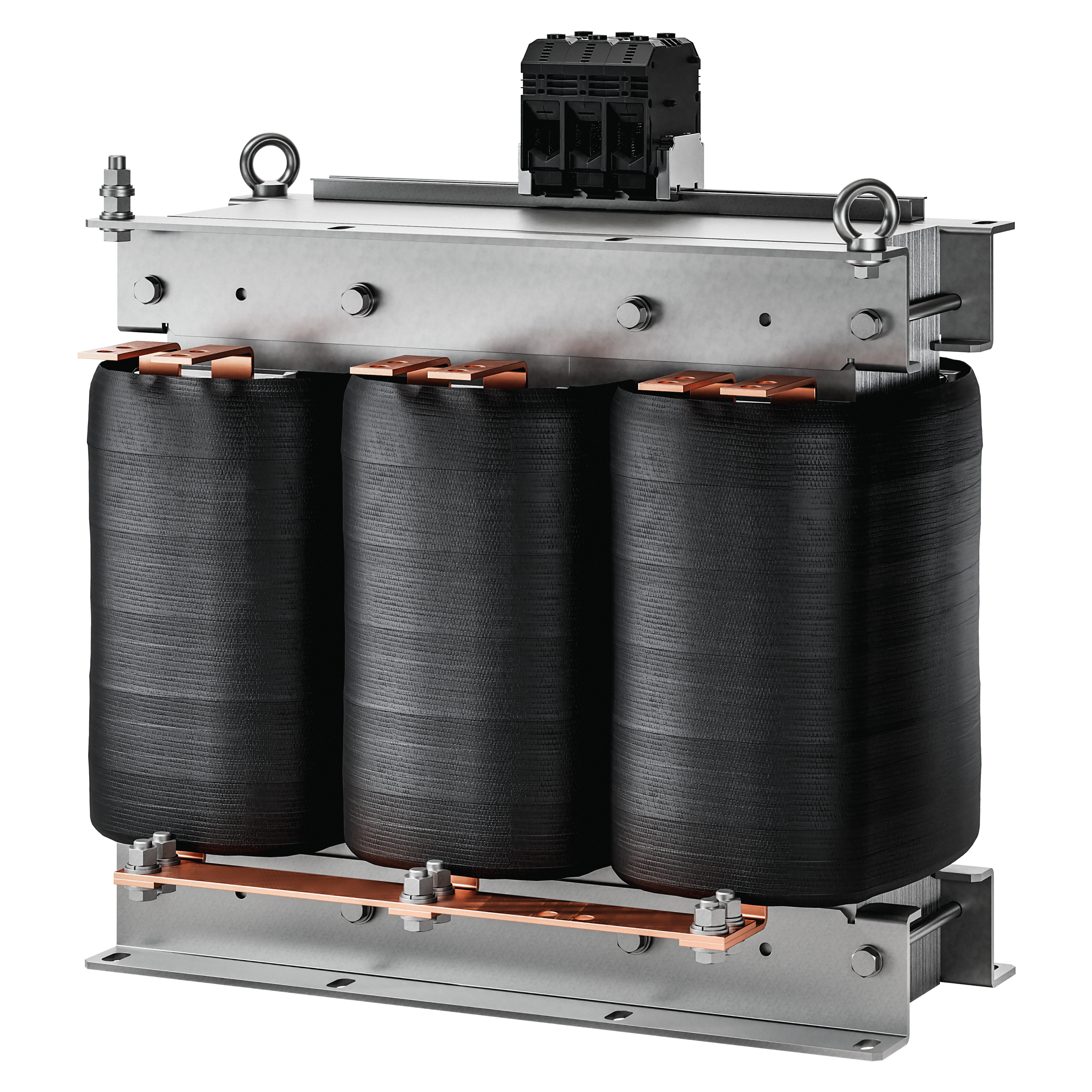

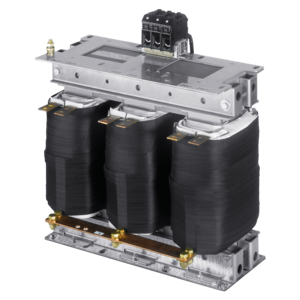

自耦变压器，三相
AT3 250-20/21-4
特性
优势
› 可以反向操作
› 较高的有效度
› 已申请专利的安装技术用于减少热损耗
› 良好的防潮保护和通过BLOCK IMPEX真空浸渍确保产生较小的噪声确保较小的噪声
› 符合 UVV BGV A3 要求的固定，屏蔽式栓接接线端子
› 多种安装尺寸
› 加宽的支撑角铁适用上方简易安装
› 内置起重机吊环
| 产品 | 自耦变压器，三相 |
| 订货号 | AT3 250-20/21-4 |
| 功率 | 250,000 VA |
| 输入 | 3 x 200 V / 208 V |
| 输出 | 3 x 400 V • 361 Aac |
| 相 | 3 |
| 频率范围 | 50 Hz 至 60 Hz |
| 短路损耗 | 1808 W |
| 空载损耗 | 682 W |
| EN 绝缘等级 | F (155°C) |
| UL 绝缘等级 | class 155 |
| 接通时间 | 100 % |
| 导体材料 | 铜 |
| 效率 | 99 % |
一般
| 短路强度 | 无短路保护 |
| 切换组 | Yna0 |
| 冷却类型 | AN |
环境
| 环境温度 | -20 °C 至 40 °C / -4 °F 至 104 °F |
| 最大安装高度 | 2,000 m / 6,562 ft |
保护与安全
| 保护类型 | IP 00 |
| 保护等级 （预备） | I |
电气连接信息
| 输入连接 | 扁平铜连接 |
| 输出连接 | 扁平铜连接 |
| PE连接 | 螺栓连接 |
尺寸和重量
| 宽度 | 750 mm / 29.53 in |
| 高度 | 720 mm / 28.35 in |
| 深度 | 600 mm / 23.62 in |
| 重量 | 529 kg / 1166.24 lbs |
| 低压指令 | EN 61558-2-13 |
