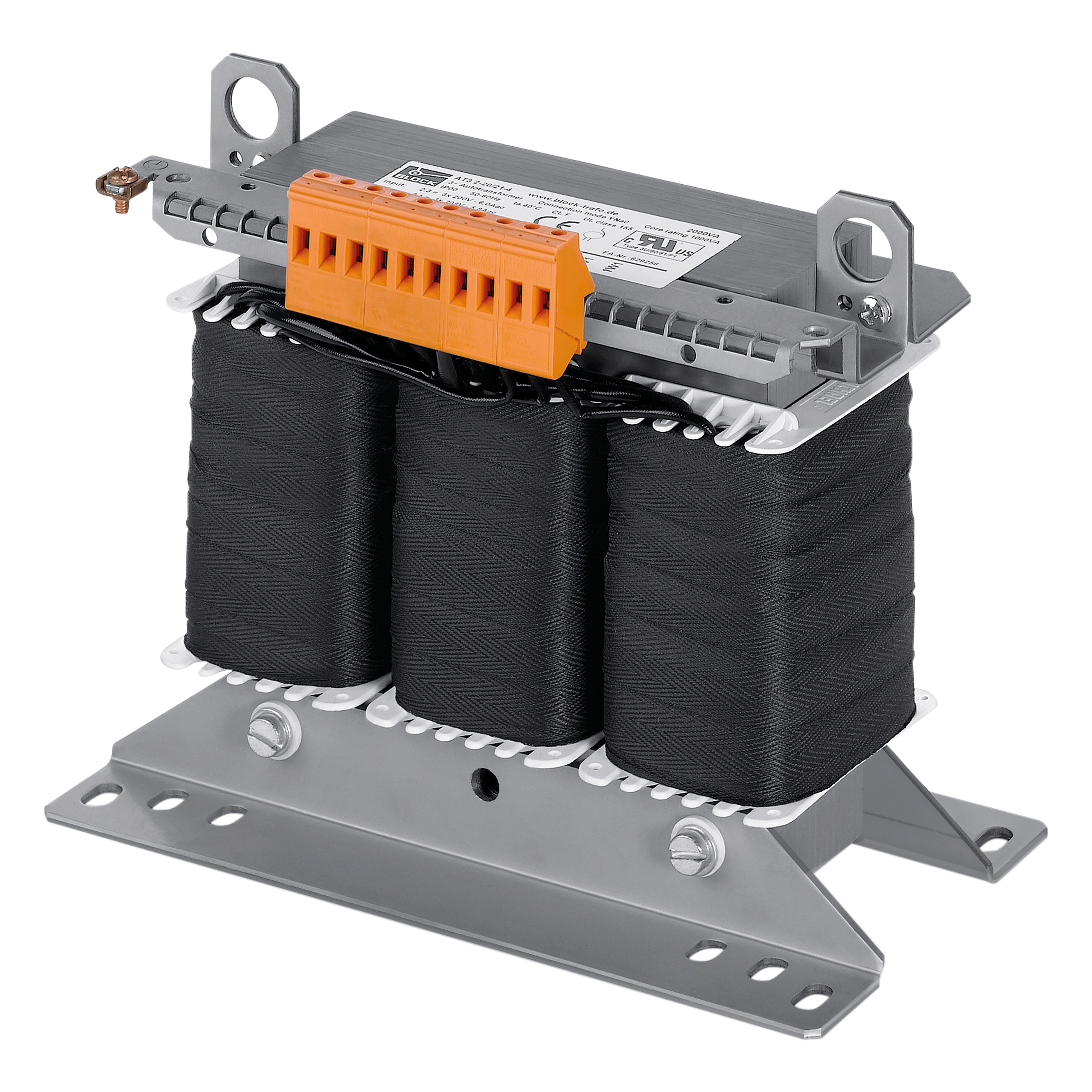

自耦变压器，三相
AT3 2-20/21-4
特性
常规数据

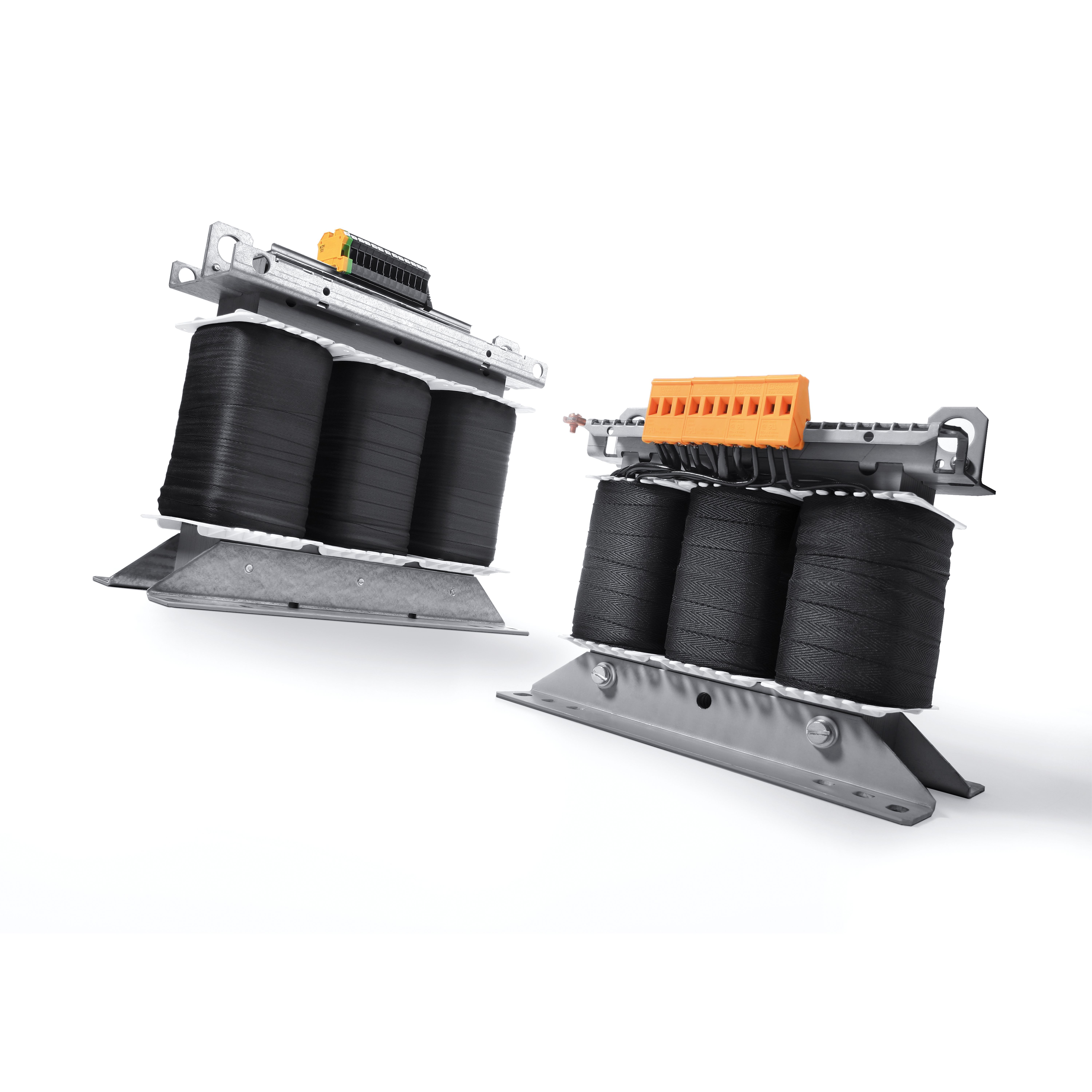

AT3 系列的自耦变压器用于电压调整，无需电气隔离。多功能且广泛使用的底座支架提供了多种安装选项，并简化了从顶部安装的过程。变压器配备了吊环，以简化运输。
优势
› 符合 EN (IEC) 61558-2-13 标准的自耦变压器
› 支持反向运行
› 非常高的效率
› 专利安装技术可减少热损耗
› 通过 BLOCK IMPEX 真空浸渍实现卓越的防腐保护和低噪音
› 根据 UVV BGV A3 标准，固定式防触摸螺钉接线端子
| 产品 | 自耦变压器，三相 |
| 订货号 | AT3 2-20/21-4 |
| 系列 | AT3 |
| 功率 | 2,000 VA |
| 输入 | 3 x 200 V / 208 V |
| 输出 | 3 x 400 V • 2.9 Aac |
| 相 | 3 |
| 频率范围 | 50 Hz 至 60 Hz |
| 短路损耗 | 81.36 W |
| 空载损耗 | 19.77 W |
| EN 绝缘等级 | F (155°C) |
| UL 绝缘等级 | class 155 |
| 接通时间 | 100 % |
| 导体材料 | 铜 |
| 效率 | 95.2 % |
一般
| 短路强度 | 无短路保护 |
| 切换组 | YNa0 |
| 冷却类型 | AN |
环境
| 环境温度 | -20 °C 至 40 °C / -4 °F 至 104 °F |
| 最大安装高度 | 2,000 m / 6,562 ft |
保护与安全
| 保护类型 | IP 00 |
| 保护等级 （预备） | I |
| 污染等级 | 1 |
电气连接信息
| 输入连接 | 螺丝端子 |
| 输出连接 | 螺丝端子 |
| PE连接 | 螺丝端子 |
尺寸和重量
| 宽度 | 220 mm / 8.66 in |
| 高度 | 175 mm / 6.89 in |
| 深度 | 125 mm / 4.92 in |
| 重量 | 10.5 kg / 23.149 lbs |
| 低压指令 | EN 61558-2-13 |
| 认证 cURus - Recognized | UL 5085-1/-2; CSA 22.2 |
