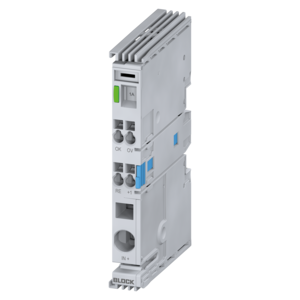

Alimentation à découpage primaire tamponnée, monophasée

PEL-4124-013-01

Exporter des fiches techniques

Propriétés

Données générales

L'alimentation électrique fiable PEL-4124-013-01 combine une alimentation électrique avec un tampon dans un boîtier. Le design compact, combiné avec le montage sur rail, permet une installation rapide et facile dans les armoires électriques et les boîtes de distribution. Le statut DC OK est indiqué par une LED.

Avantages

› Alimentation avec fonctionnalité UPS intégrée

› Capacité FRT >5s (1A)

› Conforme aux exigences de la directive VDE-AE-N 4105 et du générateur TOR

› Signalisation CC OK par LED

› Montage sur rail DIN

› 3 ans de garantie

Données techniques

Produit	Alimentation à découpage primaire tamponnée, monophasée
Numéro de commande	PEL-4124-013-01
Série	PEL 230

Entrée

Tension Nominale d'Entrée	200 V CA jusqu'à 240 V CA
Plage de Tension d'Entrée	180 V CA jusqu'à 264 V CA
Courant Nominal d'Entrée (Charge Nominale) (230Vac)	0,50 A
Fusible d'Entrée Interne	2 AT
Plage de Fréquence Nominale CA	44 Hz jusqu'à 66 Hz
Limitation du Courant d'Appel NTC <	30 A
Fusible Préliminaire Recommandé	6A, 10A, 16A, B/C-Char.

Sortie

Puissance	32 W
Tension Nominale de Sortie	24,5 V CC
Courant Nominal de Sortie	1,3 A
Limitation du Courant de Sortie (Courant Constant) typ.	1,43 A
Perte de Puissance max.	7,3 W
Perte de Puissance à vide (230Vac)	2,60 W
Perte de Puissance Charge Nominale (230Vac)	7,00 W
Capacité Nominale	360 Ws
Connexion parallèle possible	Ja
Connexion en série possible	Ja

Signalisation

Affichage de Statut

LED vert

Conditions d'exploitation

Environnement

Température Ambiante	-25 °C jusqu'à 55 °C / -13 °F jusqu'à 131 °F
Température de Stockage	-25 °C jusqu'à 85 °C / -13 °F jusqu'à 185 °F
Humidité sans Condensation	5 % jusqu'à 96 %
Type de Refroidissement	convection naturelle
Distance Minimale Obligatoire (latéral)	0 mm
Distance Minimale Obligatoire (haut/bas)	50 mm
