Printtransformator, Trenntransformator, montierbar
VCM 50/2/24 - Abgekündigte Artikel - nicht mehr lieferbar
Eigenschaften
Allgemeine Daten
Die Leiterplattentransformatoren der Baureihe VCM dienen der galvanischen Trennung des Primärstromkreises vom Sekundärstromkreis und sind mit Laschen am Gehäuse für eine zusätzliche Befestigungsmöglichkeit ausgestattet. Durch das einzigartige Gießharzverfahren XtraDenseFill verfügen die Transformatoren über dauerhaften Korrosionsschutz, einen hohen Isolierwert sowie höchste elektrische Leitfähigkeit.
Vorteile
› Trenntransformator nach EN (IEC) 61558-2-4
› Minimale Baugröße bei hoher Leistung
› Mit Doppelausgangsspulen für Reihen- oder Parallelschaltung
› Selbstverlöschendes Vergussmaterial
| Produkt | Printtransformator, Trenntransformator, montierbar |
| Bestellnummer | VCM 50/2/24 |
| Baureihe | VCM |
| Leistung | 50 VA |
| Eingang | 230 V |
| Ausgang | 2 x 24 V • 1,041 Aac |
| Phasen | 1 |
| Frequenzbereich | 50 Hz bis 60 Hz |
| Kurzschlussverluste | 6,8 W |
| Leerlaufverluste | 4,9 W |
| Kurzschlussspannung uk | 11,6 % |
| EN Isolierstoffklasse | B (130°C) |
| UL Isolierstoffklasse | class 105 |
| Einschaltdauer | 100 % |
| Leitermaterial | Kupfer |
| Wirkungsgrad | 81 % |
Allgemein
| Kurzschlussfestigkeit | nicht kurzschlussfest |
| Schaltgruppe | Iii0 |
| Kühlungsart | AN |
Umgebung
| Umgebungstemperatur | -20 °C bis 40 °C / -4 °F bis 104 °F |
| Max. Aufstellhöhe | 2.000 m / 6.562 ft |
Schutz und Sicherheit
| Schutzart | IP 00 |
| Schutzklasse (vorbereitet) | II |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 1 |
Anschlussinformationen
| Anschluss Eingang | Flachsteckanschluss |
| Anschluss Ausgang | Flachsteckanschluss |

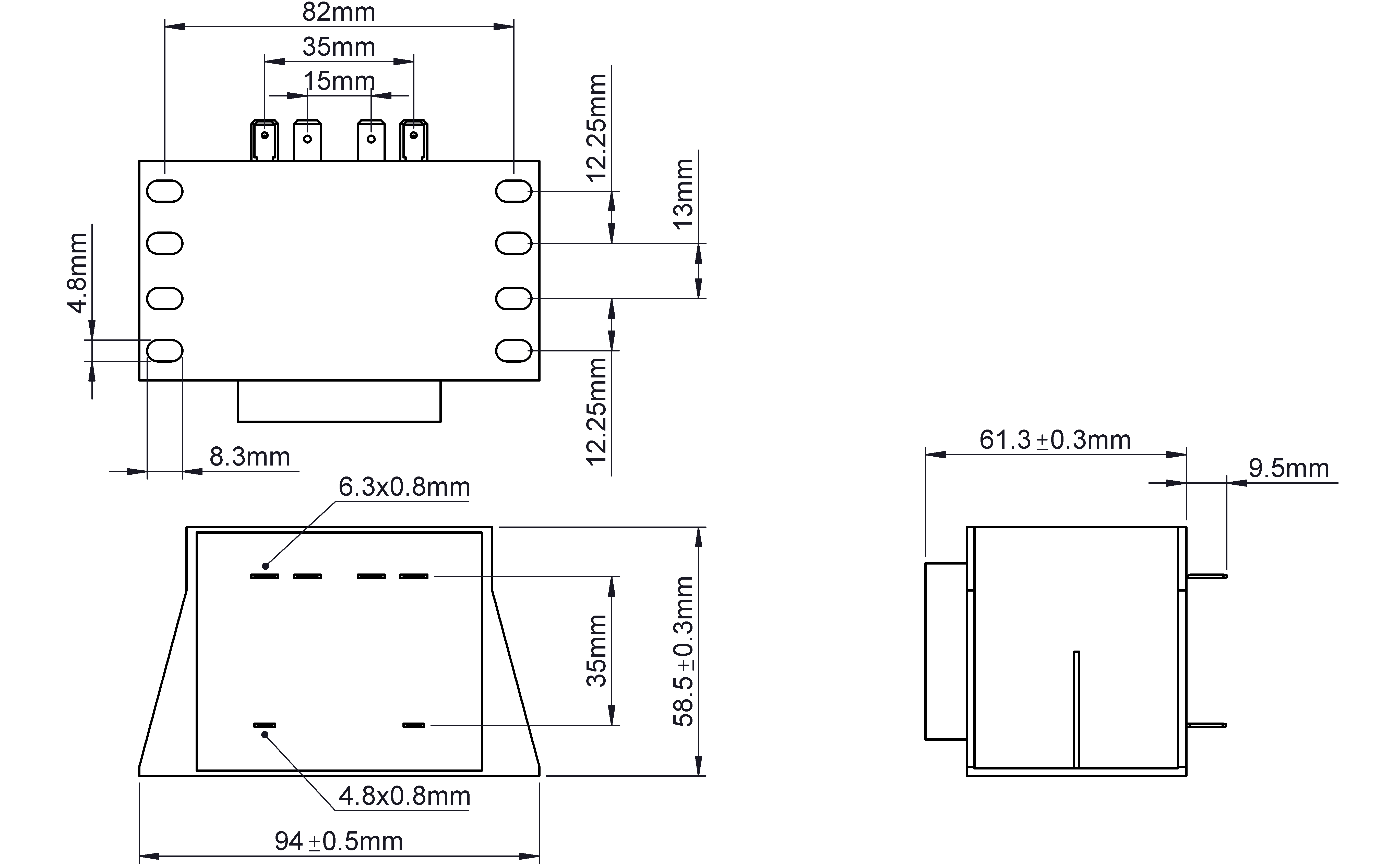

Maße und Gewichte
| Breite | 94 mm / 3,7 in |
| Höhe | 58,5 mm / 2,3 in |
| Tiefe | 61 mm / 2,4 in |
| Gewicht | 1,079 kg / 2,379 lbs |
| Niederspannungsrichtlinie | EN 61558-2-4 |
| Zulassung cURus - Recognized | UL 5085-1/-2; CSA 22.2 |
