Printtransformator, Sicherheitstransformator, montierbar
VCM 50/1/15
Eigenschaften
Allgemeine Daten
Die Leiterplattentransformatoren der Baureihe VCM dienen der galvanischen Trennung des Primärstromkreises vom Sekundärstromkreis und sind mit Laschen am Gehäuse für eine zusätzliche Befestigungsmöglichkeit ausgestattet. Durch das einzigartige Gießharzverfahren XtraDenseFill verfügen die Transformatoren über dauerhaften Korrosionsschutz, einen hohen Isolierwert sowie höchste elektrische Leitfähigkeit.
Vorteile
› Sicherheitstransformator nach EN (IEC) 61558-2-6
› Minimale Baugröße bei hoher Leistung
› Selbstverlöschendes Vergussmaterial
| Produkt | Printtransformator, Sicherheitstransformator, montierbar |
| Bestellnummer | VCM 50/1/15 |
| Baureihe | VCM |
| Leistung | 50 VA |
| Eingang | 230 V |
| Ausgang | 15 V • 3,33 Aac |
| Phasen | 1 |
| Frequenzbereich | 50 Hz bis 60 Hz |
| Leerlaufverluste | 3,8 W |
| EN Isolierstoffklasse | B (130°C) |
| UL Isolierstoffklasse | class 105 |
| Einschaltdauer | 100 % |
| Leitermaterial | Kupfer |
| Wirkungsgrad | 87 % |
Allgemein
| Kurzschlussfestigkeit | nicht kurzschlussfest |
| Schaltgruppe | Ii0 |
| Kühlungsart | AN |
Umgebung
| Umgebungstemperatur | -20 °C bis 40 °C / -4 °F bis 104 °F |
| Max. Aufstellhöhe | 2.000 m / 6.562 ft |
Schutz und Sicherheit
| Schutzart | IP 00 |
| Schutzklasse (vorbereitet) | II |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 1 |
Anschlussinformationen
| Anschluss Eingang | Flachsteckanschluss |
| Anschluss Ausgang | Flachsteckanschluss |

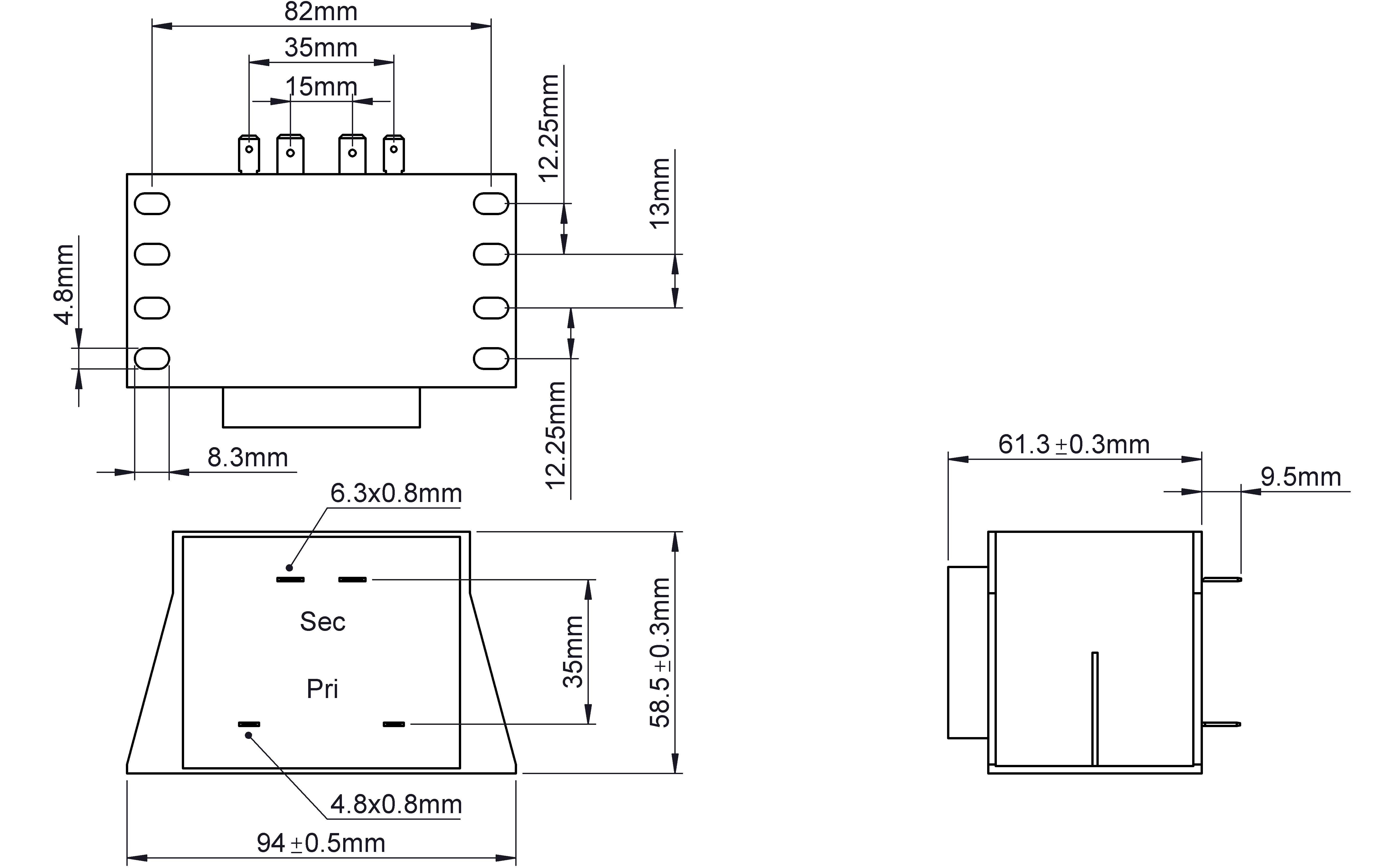

Maße und Gewichte
| Breite | 61 mm / 2,4 in |
| Höhe | 58,5 mm / 2,3 in |
| Tiefe | 94 mm / 3,7 in |
| Gewicht | 1,06 kg / 2,337 lbs |
| Niederspannungsrichtlinie | EN 61558-2-6 |
| Zulassung cURus - Recognized | UL 5085-1/-2; CSA 22.2 |
| VDE Zulassung |
VDE 0570-2-x (DIN EN 61558-2-x) |
