Printtransformator, Sicherheitstransformator, montierbar
VCM 10/2/18 - Abgekündigte Artikel - nicht mehr lieferbar
Eigenschaften
Vorteile
› Minimale Baugröße bei hoher Leistung
› Auch mit Doppelausgangsspannung für Reihen- oder Parallelschaltung
› Dauerhafter Korrosionsschutz, hoher Isolierwert und höchste elektrische Zuverlässigkeit durch Gießharzvollverguss XtraDenseFill
› Selbstverlöschendes Vergussmaterial
› Zusätzliche Befestigungsmöglichkeit durch Laschen am Gehäuse
| Produkt | Printtransformator, Sicherheitstransformator, montierbar |
| Bestellnummer | VCM 10/2/18 |
| Baureihe | VCM |
| Leistung | 10 VA |
| Eingang | 230 V |
| Ausgang | 2 x 18 V • 0,277 Aac |
| Phasen | 1 |
| Frequenzbereich | 50 Hz bis 60 Hz |
| Leerlaufverluste | 1,4 W |
| EN Isolierstoffklasse | B (130°C) |
| UL Isolierstoffklasse | class 105 |
| Einschaltdauer | 100 % |
| Leitermaterial | Kupfer |
| Wirkungsgrad | 74 % |
Allgemein
| Kurzschlussfestigkeit | nicht kurzschlussfest |
| Schaltgruppe | Iii0 |
| Kühlungsart | AN |
Umgebung
| Umgebungstemperatur | -20 °C bis 40 °C / -4 °F bis 104 °F |
| Max. Aufstellhöhe | 2.000 m / 6.562 ft |
Schutz und Sicherheit
| Schutzart | IP 00 |
| Schutzklasse (vorbereitet) | II |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 1 |
Anschlussinformationen
| Anschluss Eingang | Pin |
| Anschluss Ausgang | Pin |

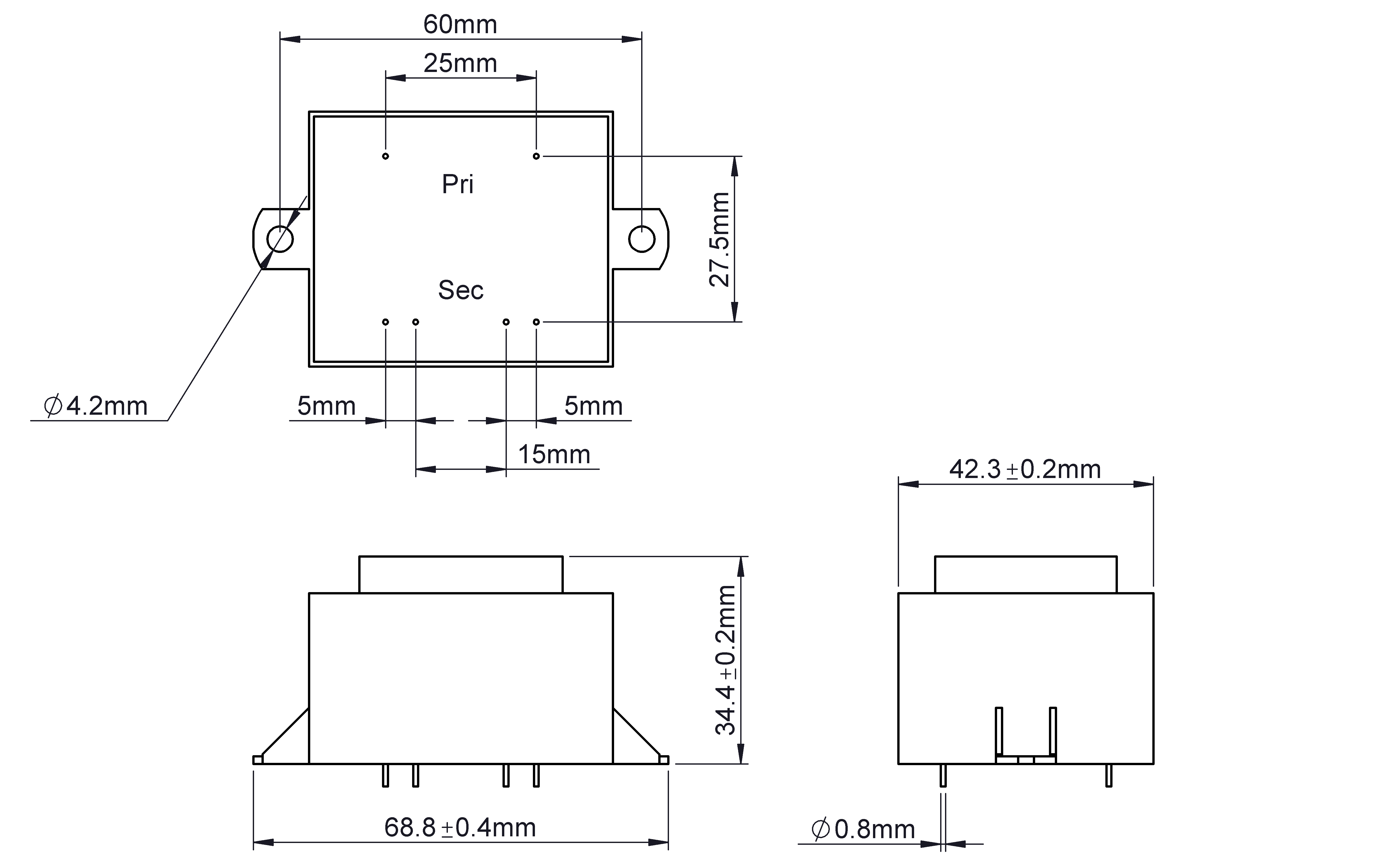

Maße und Gewichte
| Breite | 69 mm / 2,72 in |
| Höhe | 34,6 mm / 1,36 in |
| Tiefe | 42,2 mm / 1,66 in |
| Gewicht | 0,291 kg / 0,642 lbs |
| Niederspannungsrichtlinie | EN 61558-2-6 |
| Zulassung cURus - Recognized | UL 5085-1/-2; CSA 22.2 |
| VDE Zulassung |
VDE 0570-2-x (DIN EN 61558-2-x) |
