Printtransformator, Netztransformator
VC 5,0/2/24
Eigenschaften
Allgemeine Daten
Die Leiterplattentransformatoren der Baureihe VC sorgen für eine galvanische Trennung des Primärstromkreises vom Sekundärstromkreis. Durch das einzigartige Gießharzverfahren XtraDenseFill verfügen die Transformatoren über dauerhaften Korrosionsschutz, einen hohen Isolierwert sowie höchste elektrische Leitfähigkeit.
Vorteile
› Netztransformator nach EN (IEC) 61558-2-1
› Minimale Baugröße bei hoher Leistung
› Mit Doppelausgangsspulen für Reihen- oder Parallelschaltung
› Selbstverlöschendes Vergussmaterial
| Produkt | Printtransformator, Netztransformator |
| Bestellnummer | VC 5,0/2/24 |
| Baureihe | VC |
| Leistung | 5 VA |
| Eingang | 230 V |
| Ausgang | 2 x 24 V • 0,104 Aac |
| Phasen | 1 |
| Frequenzbereich | 50 Hz bis 60 Hz |
| Kurzschlussverluste | 2,5 W |
| Leerlaufverluste | 0,5 W |
| Kurzschlussspannung uk | 29 % |
| EN Isolierstoffklasse | B (130°C) |
| UL Isolierstoffklasse | class 105 |
| Einschaltdauer | 100 % |
| Leitermaterial | Kupfer |
| Wirkungsgrad | 62,5 % |
Allgemein
| Kurzschlussfestigkeit | nicht kurzschlussfest |
| Schaltgruppe | Iii0 |
| Kühlungsart | AN |
Umgebung
| Umgebungstemperatur | -20 °C bis 50 °C / -4 °F bis 122 °F |
| Max. Aufstellhöhe | 2.000 m / 6.562 ft |
Schutz und Sicherheit
| Schutzart | IP 00 |
| Schutzklasse (vorbereitet) | II |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 1 |
Anschlussinformationen
| Anschluss Eingang | Pin |
| Anschluss Ausgang | Pin |

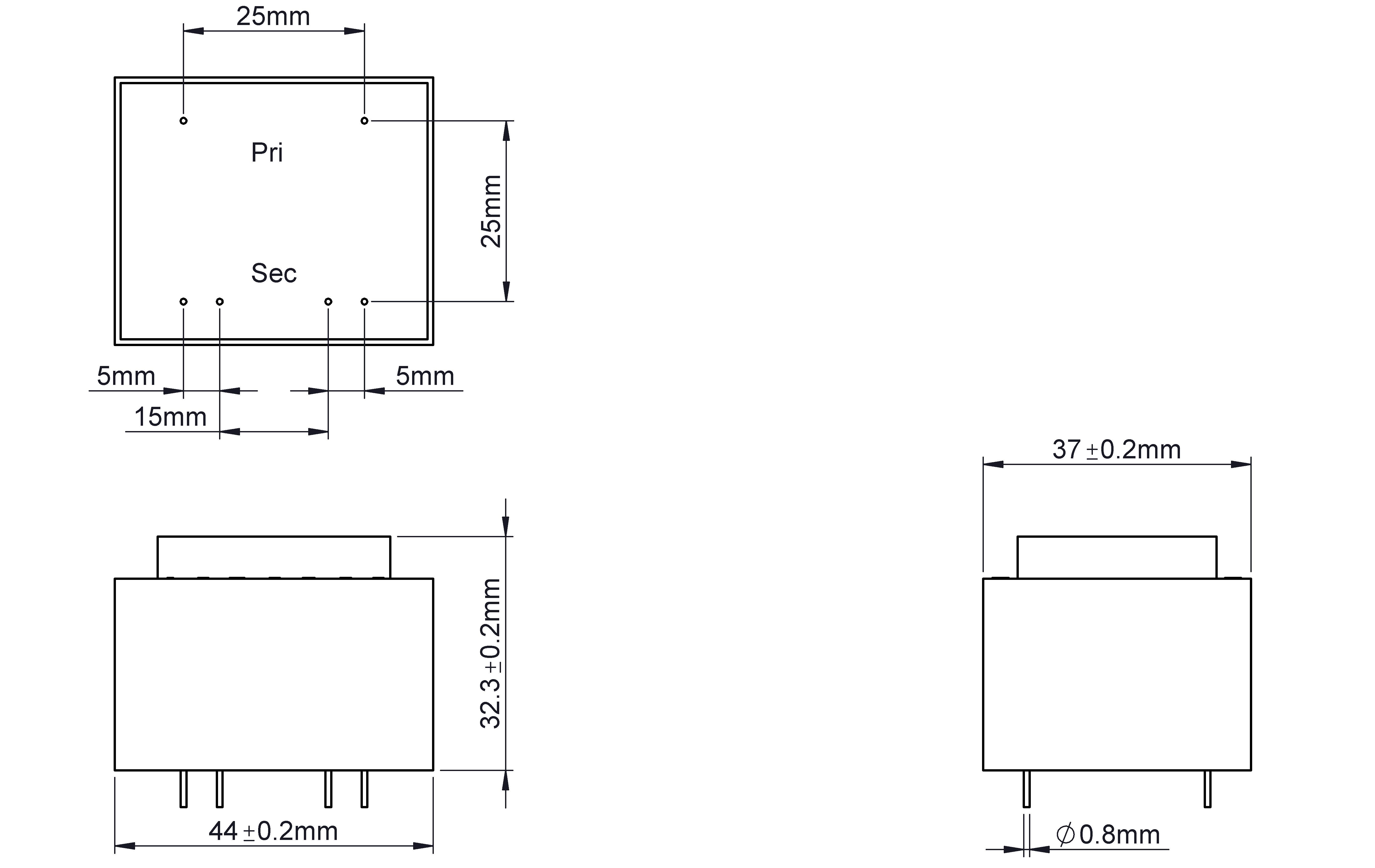

Maße und Gewichte
| Breite | 44 mm / 1,73 in |
| Höhe | 33 mm / 1,3 in |
| Tiefe | 37 mm / 1,46 in |
| Gewicht | 0,19 kg / 0,419 lbs |
| Niederspannungsrichtlinie | EN 61558-2-1 |
| Zulassung cURus - Recognized | UL 5085-1/-2; CSA 22.2 |
