Kurzschlussfester Printtransformator, Sicherheitstransformator

VB 2,3/2/8 - Abgekündigte Artikel - nicht mehr lieferbar

Eigenschaften

Allgemeine Daten

Die Leiterplattentransformatoren der Baureihe VB sorgen für eine galvanische Trennung des Primärstromkreises vom Sekundärstromkreis und sind durch ihre besondere Konstruktion so ausgelegt, dass sie unbedingt kurzschlussfest sind. Zusätzlich erfüllen sie alle Anforderungen zur Versorgung von SELV- (Safety Extra Low Voltage) Stromkreisen.

Vorteile

 Sicherheitstransformator nach EN (IEC) 61558-2-6

 Minimale Baugröße bei hoher Leistung

 Mit Doppelausgangsspulen für Reihen- oder Parallelschaltung

 Unbedingt kurzschlussfest

 Selbstverlöschendes Vergussmaterial

Produkt Kurzschlussfester Printtransformator, Sicherheitstransformator
Bestellnummer VB 2,3/2/8
Baureihe VB
Leistung 2,3 VA
Eingang 230 V
Ausgang 2 x 8 V • 0,144 Aac
Phasen 1
Frequenzbereich 50 Hz bis 60 Hz
Leerlaufverluste 0,9 W
EN Isolierstoffklasse B (130°C)
UL Isolierstoffklasse class 105
Einschaltdauer 100 %
Leitermaterial Kupfer
Wirkungsgrad 52 %
Allgemein
Kurzschlussfestigkeit unbedingt kurzschlussfest
Schaltgruppe Iii0
Kühlungsart AN
Umgebung
Umgebungstemperatur -20 °C bis 60 °C / -4 °F bis 140 °F
Max. Aufstellhöhe 2.000 m / 6.562 ft
Schutz und Sicherheit
Schutzart IP 00
Schutzklasse (vorbereitet) II
Überspannungskategorie III
Verschmutzungsgrad 1
Anschlussinformationen
Anschluss Eingang Pin
Anschluss Ausgang Pin

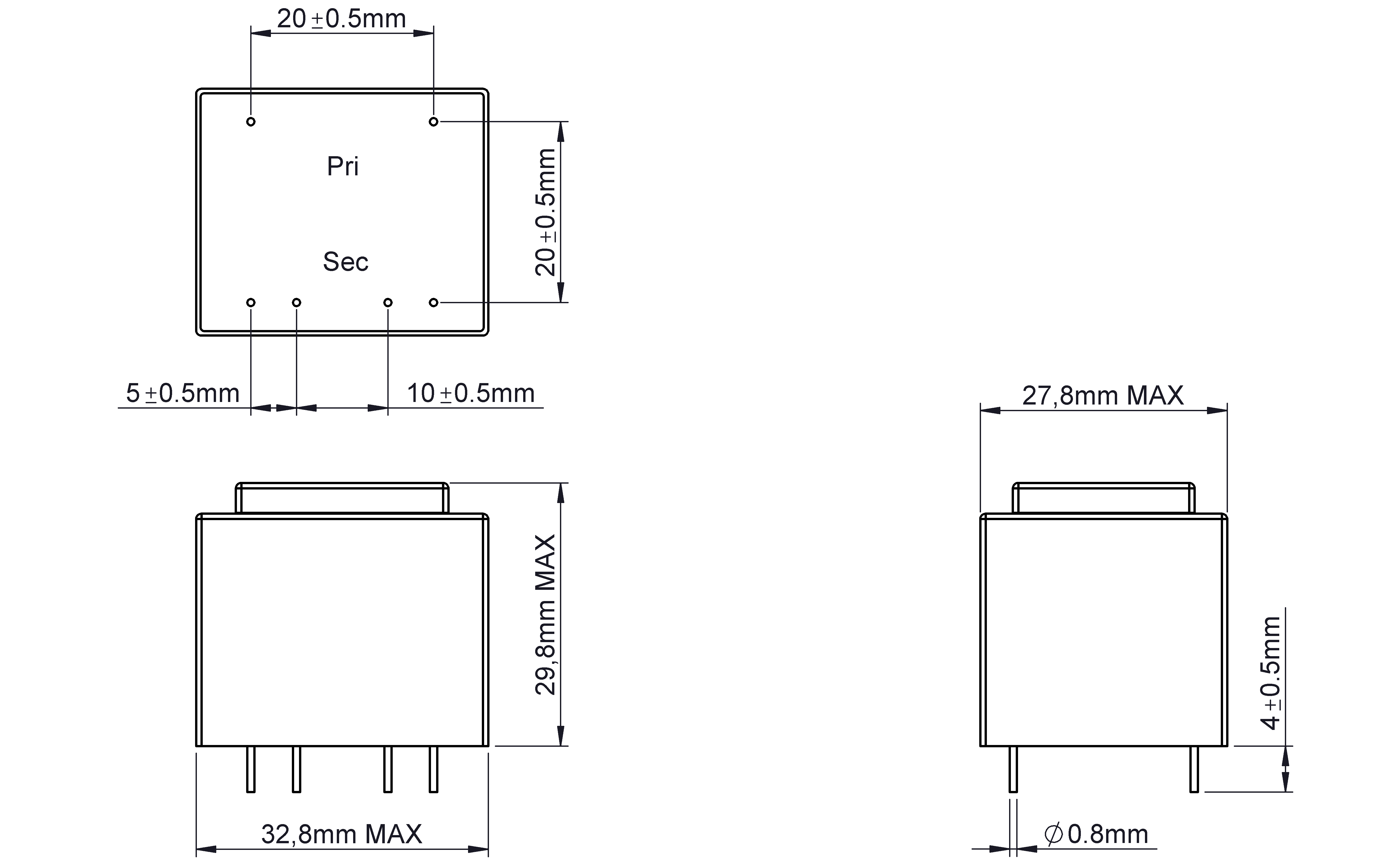

Maße und Gewichte
Breite 32,8 mm / 1,29 in
Höhe 29,8 mm / 1,17 in
Tiefe 27,8 mm / 1,09 in
Gewicht 0,111 kg / 0,245 lbs
Niederspannungsrichtlinie EN 61558-2-6
Zulassung cURus - Recognized UL 5085-1/-2; CSA 22.2
VDE Zulassung

VDE 0570-2-x (DIN EN 61558-2-x)
