Kurzschlussfester Printtransformator, Sicherheitstransformator
VB 2,0/1/12
Eigenschaften
Allgemeine Daten
Hinweis zur Produktanpassung
Im Rahmen von Umstrukturierungen in den Produktionsprozessen unserer Leiterplattentransformatoren ändern sich neben dem optischen Erscheinungsbild auch technische Merkmale. Die Änderungen finden Sie in der Product Change Notification unter den Downloads. Weiter kann es zu geringen Unterschieden bei den Leerlaufspannungen sowie dem Wirkungsgrad kommen. Das Pinning ist identisch zu der bisherigen Version.
Die Leiterplattentransformatoren der Baureihe VB sorgen für eine galvanische Trennung des Primärstromkreises vom Sekundärstromkreis und sind durch ihre besondere Konstruktion so ausgelegt, dass sie unbedingt kurzschlussfest sind. Zusätzlich erfüllen sie alle Anforderungen zur Versorgung von SELV- (Safety Extra Low Voltage) Stromkreisen.
Vorteile
› Sicherheitstransformator nach EN (IEC) 61558-2-6
› Minimale Baugröße bei hoher Leistung
› Unbedingt kurzschlussfest
› Selbstverlöschendes Vergussmaterial
| Produkt | Kurzschlussfester Printtransformator, Sicherheitstransformator |
| Bestellnummer | VB 2,0/1/12 |
| Baureihe | VB |
| Leistung | 2 VA |
| Eingang | 230 V |
| Ausgang | 12 V • 0,166 Aac |
| Phasen | 1 |
| Frequenzbereich | 50 Hz bis 60 Hz |
| Leerlaufverluste | 0,8 W |
| EN Isolierstoffklasse | B (130°C) |
| UL Isolierstoffklasse | class 105 |
| Einschaltdauer | 100 % |
| Leitermaterial | Kupfer |
Allgemein
| Kurzschlussfestigkeit | unbedingt kurzschlussfest |
| Schaltgruppe | Ii0 |
| Kühlungsart | AN |
Umgebung
| Umgebungstemperatur | -20 °C bis 70 °C / -4 °F bis 158 °F |
| Max. Aufstellhöhe | 2.000 m / 6.562 ft |
Schutz und Sicherheit
| Schutzart | IP 00 |
| Schutzklasse (vorbereitet) | II |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 1 |
Anschlussinformationen
| Anschluss Eingang | Pin |
| Anschluss Ausgang | Pin |

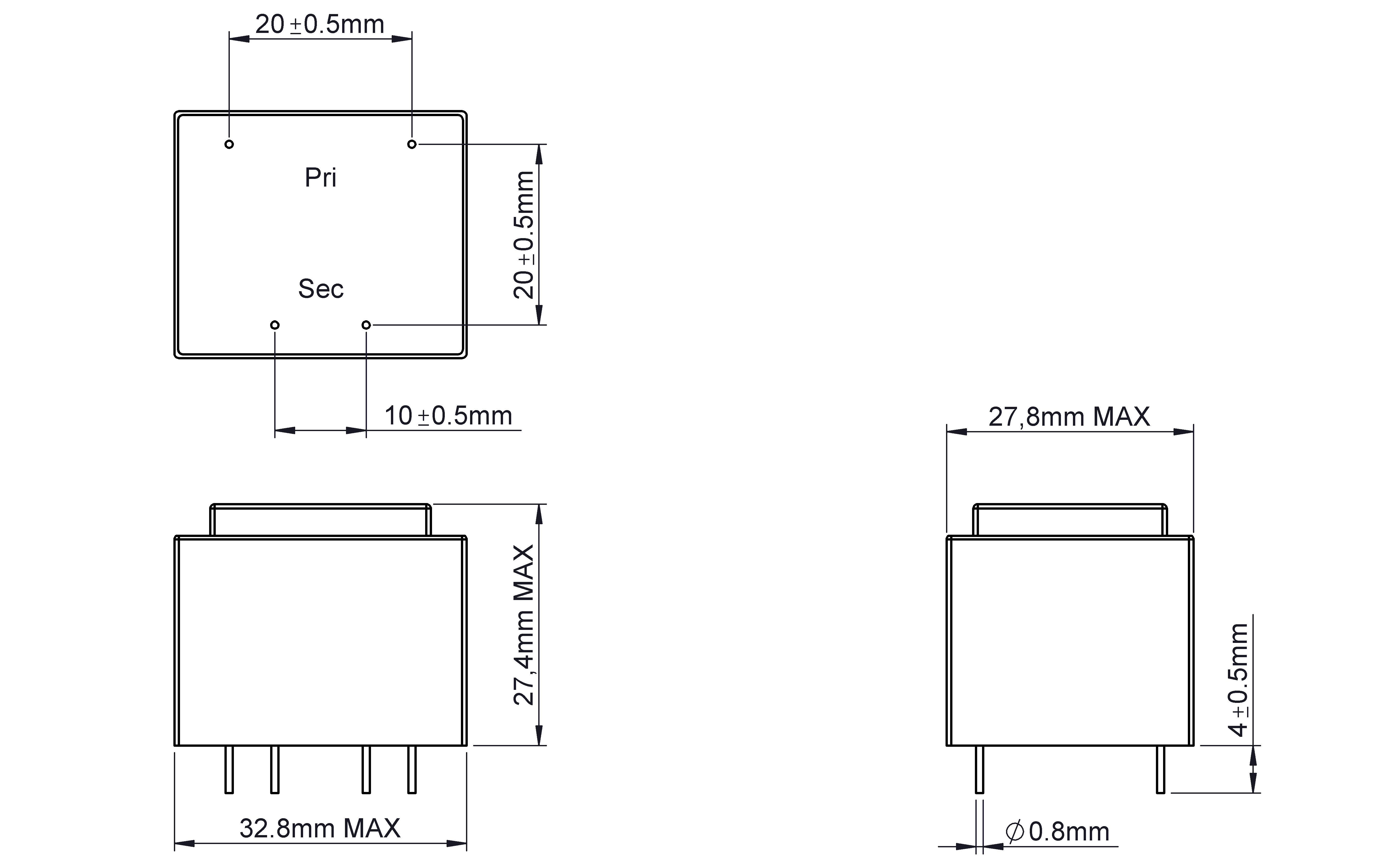

Maße und Gewichte
| Breite | 27,3 mm / 1,07 in |
| Höhe | 26,8 mm / 1,06 in |
| Tiefe | 32,3 mm / 1,27 in |
| Gewicht | 0,098 kg / 0,216 lbs |
| Niederspannungsrichtlinie | EN 61558-2-6 |
| Zulassung cURus - Recognized | UL 5085-1/-2; CSA 22.2 |
| VDE Zulassung |
VDE 0570-2-x (DIN EN 61558-2-x) |
