Kurzschlussfester Printtransformator, Netztransformator
VB 1,0/2/18 - Abgekündigte Artikel - nicht mehr lieferbar
Eigenschaften
Allgemeine Daten
Die Leiterplattentransformatoren der Baureihe VB sorgen für eine galvanische Trennung des Primärstromkreises vom Sekundärstromkreis und sind durch ihre besondere Konstruktion so ausgelegt, dass sie unbedingt kurzschlussfest sind. Zusätzlich erfüllen sie alle Anforderungen zur Versorgung von SELV- (Safety Extra Low Voltage) Stromkreisen.
Vorteile
› Netztransformator nach EN (IEC) 61558-2-1
› Minimale Baugröße bei hoher Leistung
› Mit Doppelausgangsspulen für Reihen- oder Parallelschaltung
› Unbedingt kurzschlussfest
› Selbstverlöschendes Vergussmaterial
| Produkt | Kurzschlussfester Printtransformator, Netztransformator |
| Bestellnummer | VB 1,0/2/18 |
| Baureihe | VB |
| Leistung | 1 VA |
| Eingang | 230 V |
| Ausgang | 2 x 18 V • 0,028 Aac |
| Phasen | 1 |
| Frequenzbereich | 50 Hz bis 60 Hz |
| Leerlaufverluste | 0,8 W |
| EN Isolierstoffklasse | B (130°C) |
| UL Isolierstoffklasse | class 105 |
| Einschaltdauer | 100 % |
| Leitermaterial | Kupfer |
| Wirkungsgrad | 55 % |
Allgemein
| Kurzschlussfestigkeit | unbedingt kurzschlussfest |
| Schaltgruppe | Iii0 |
| Kühlungsart | AN |
Umgebung
| Umgebungstemperatur | -20 °C bis 70 °C / -4 °F bis 158 °F |
| Max. Aufstellhöhe | 2.000 m / 6.562 ft |
Schutz und Sicherheit
| Schutzart | IP 00 |
| Schutzklasse (vorbereitet) | II |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 1 |
Anschlussinformationen
| Anschluss Eingang | Pin |
| Anschluss Ausgang | Pin |

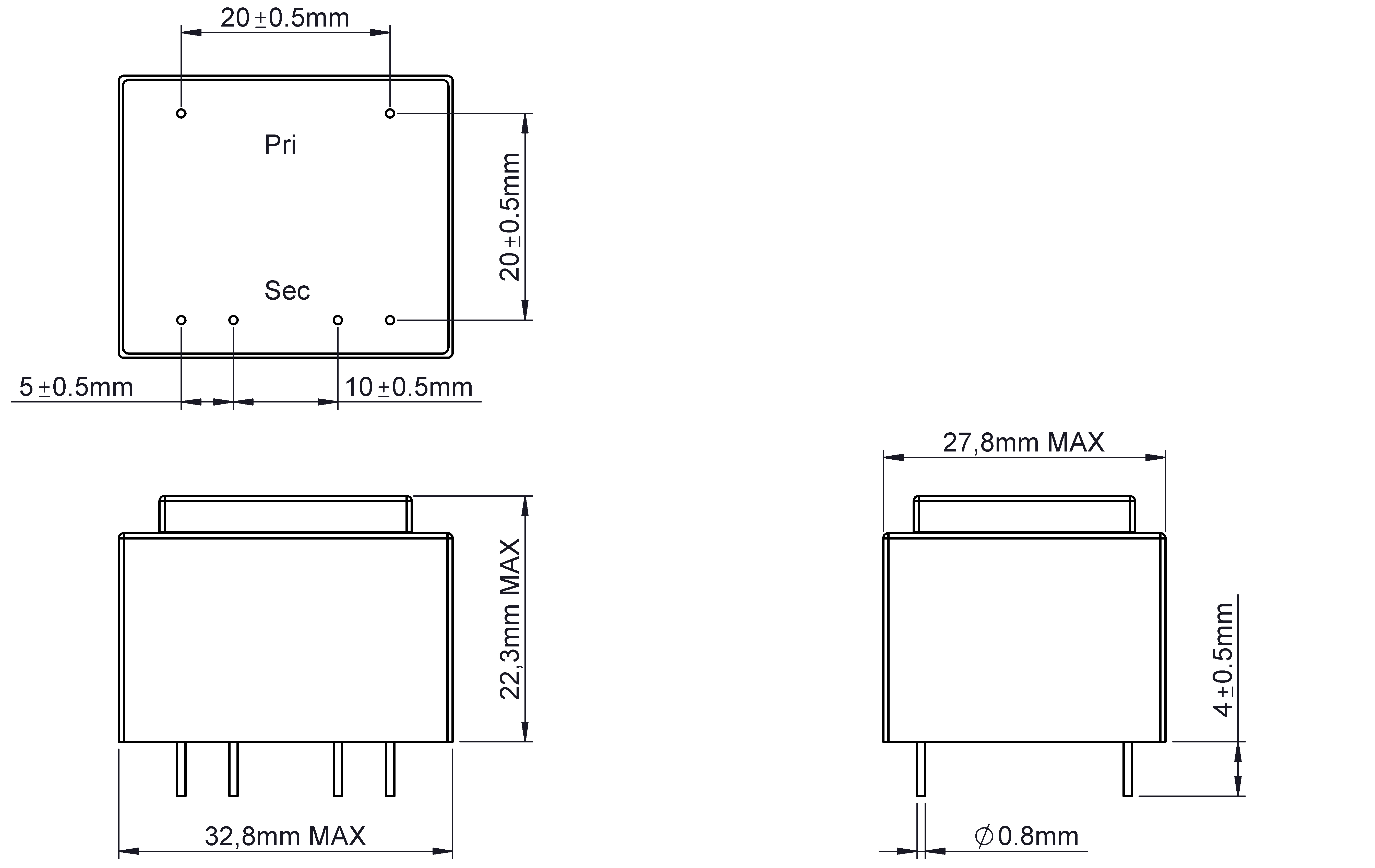

Maße und Gewichte
| Breite | 32,8 mm / 1,29 in |
| Höhe | 22,3 mm / 0,88 in |
| Tiefe | 27,8 mm / 1,09 in |
| Gewicht | 0,07 kg / 0,154 lbs |
| Niederspannungsrichtlinie | EN 61558-2-1 |
| Zulassung cURus - Recognized | UL 5085-1/-2; CSA 22.2 |
