Kurzschlussfester Printtransformator, Sicherheitstransformator
VB 0,35/1/24 - Abgekündigte Artikel - nicht mehr lieferbar
Eigenschaften
Allgemeine Daten
Die Leiterplattentransformatoren der Baureihe VB sorgen für eine galvanische Trennung des Primärstromkreises vom Sekundärstromkreis und sind durch ihre besondere Konstruktion so ausgelegt, dass sie unbedingt kurzschlussfest sind. Zusätzlich erfüllen sie alle Anforderungen zur Versorgung von SELV- (Safety Extra Low Voltage) Stromkreisen.
Vorteile
› Sicherheitstransformator nach EN (IEC) 61558-2-6
› Minimale Baugröße bei hoher Leistung
› Unbedingt kurzschlussfest
› Selbstverlöschendes Vergussmaterial
| Produkt | Kurzschlussfester Printtransformator, Sicherheitstransformator |
| Bestellnummer | VB 0,35/1/24 |
| Baureihe | VB |
| Leistung | 0,35 VA |
| Eingang | 230 V |
| Ausgang | 24 V • 0,014 Aac |
| Phasen | 1 |
| Frequenzbereich | 50 Hz bis 60 Hz |
| Leerlaufverluste | 1,5 W |
| EN Isolierstoffklasse | B (130°C) |
| UL Isolierstoffklasse | class 105 |
| Einschaltdauer | 100 % |
| Leitermaterial | Kupfer |
| Wirkungsgrad | 30 % |
Allgemein
| Kurzschlussfestigkeit | unbedingt kurzschlussfest |
| Schaltgruppe | Ii0 |
| Kühlungsart | AN |
Umgebung
| Umgebungstemperatur | -20 °C bis 50 °C / -4 °F bis 122 °F |
| Max. Aufstellhöhe | 2.000 m / 6.562 ft |
Schutz und Sicherheit
| Schutzart | IP 00 |
| Schutzklasse (vorbereitet) | II |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 1 |
Anschlussinformationen
| Anschluss Eingang | Pin |
| Anschluss Ausgang | Pin |

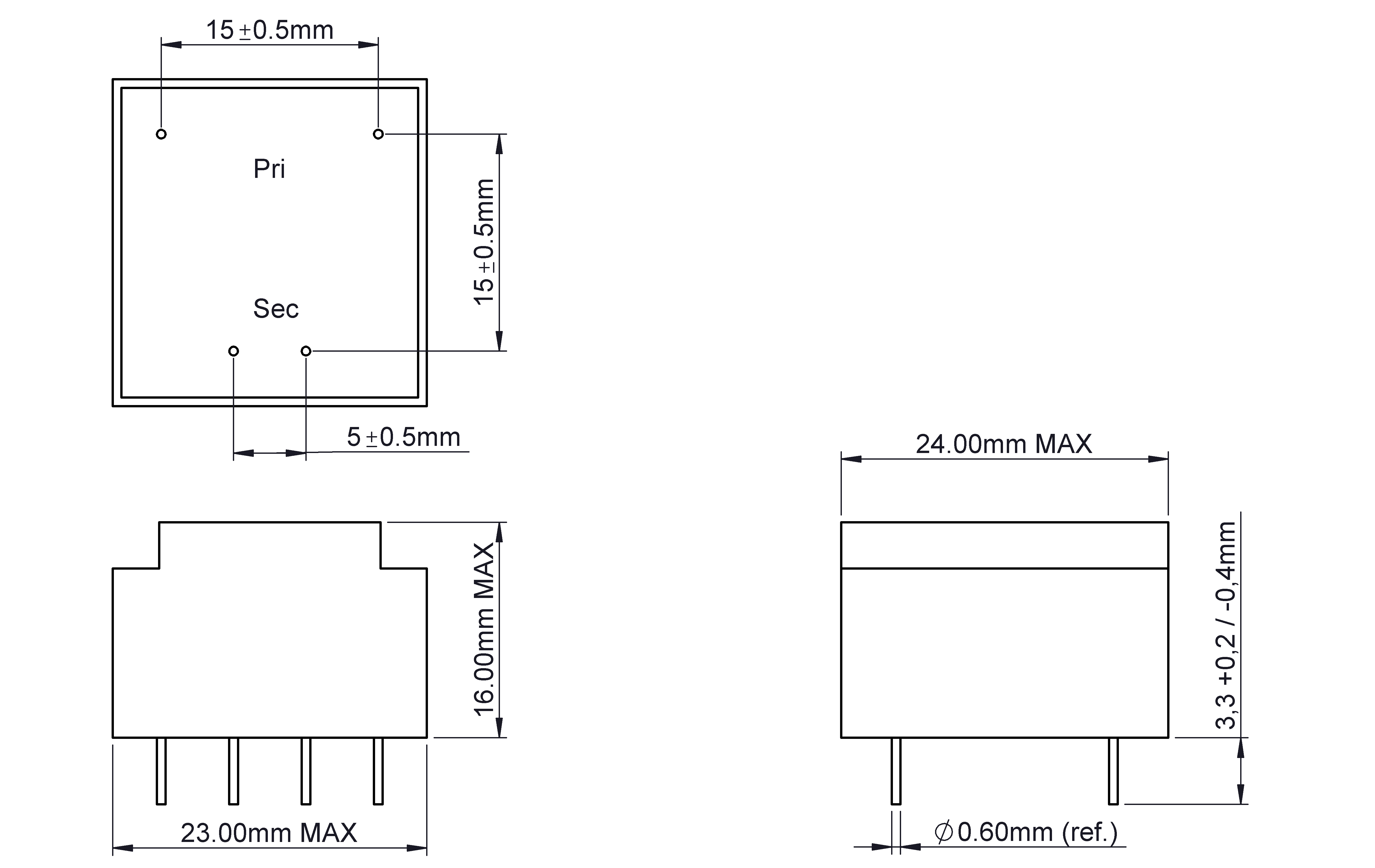

Maße und Gewichte
| Breite | 23 mm / 0,91 in |
| Höhe | 16 mm / 0,63 in |
| Tiefe | 24 mm / 0,94 in |
| Gewicht | 0,025 kg / 0,055 lbs |
| Niederspannungsrichtlinie | EN 61558-2-6 |
| Zulassung cURus - Recognized | UL 5085-1/-2; CSA 22.2 |
| VDE Zulassung |
VDE 0570-2-x (DIN EN 61558-2-x) |
